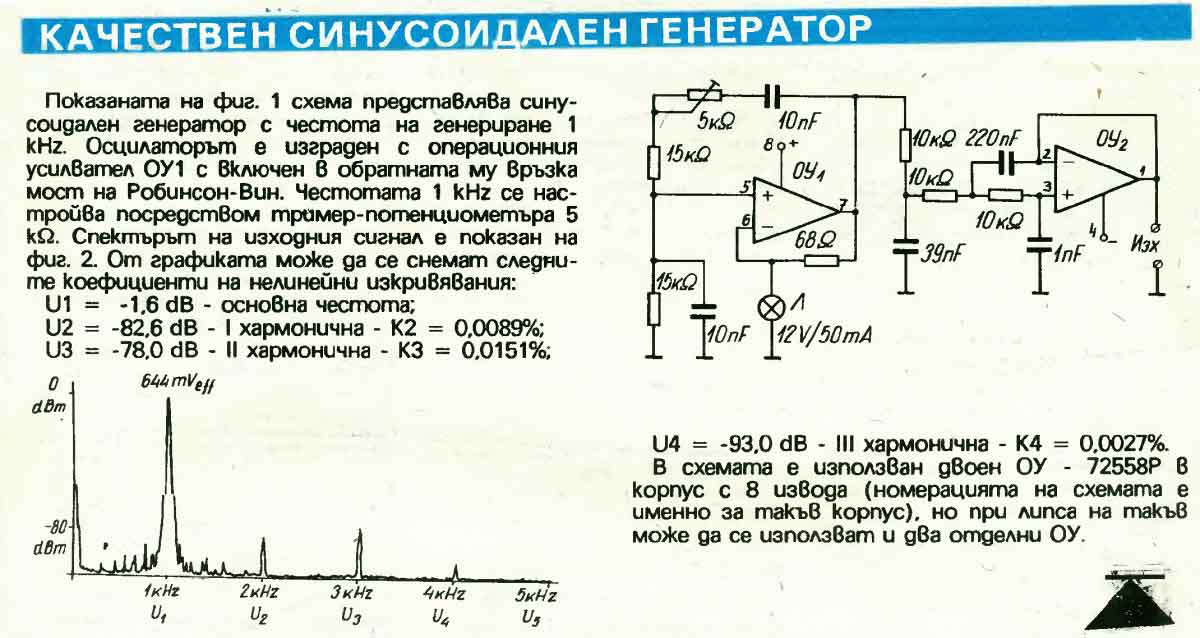

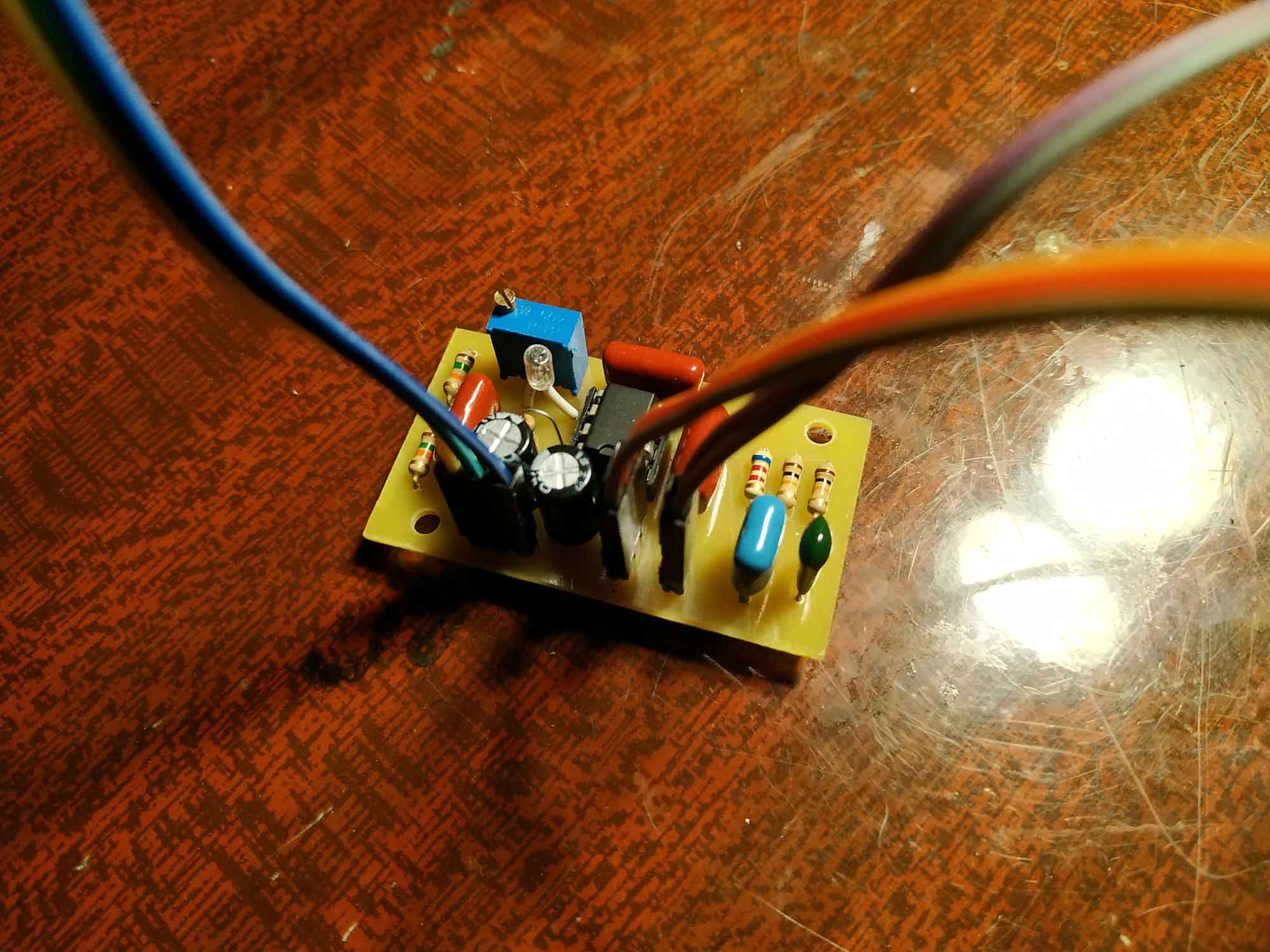

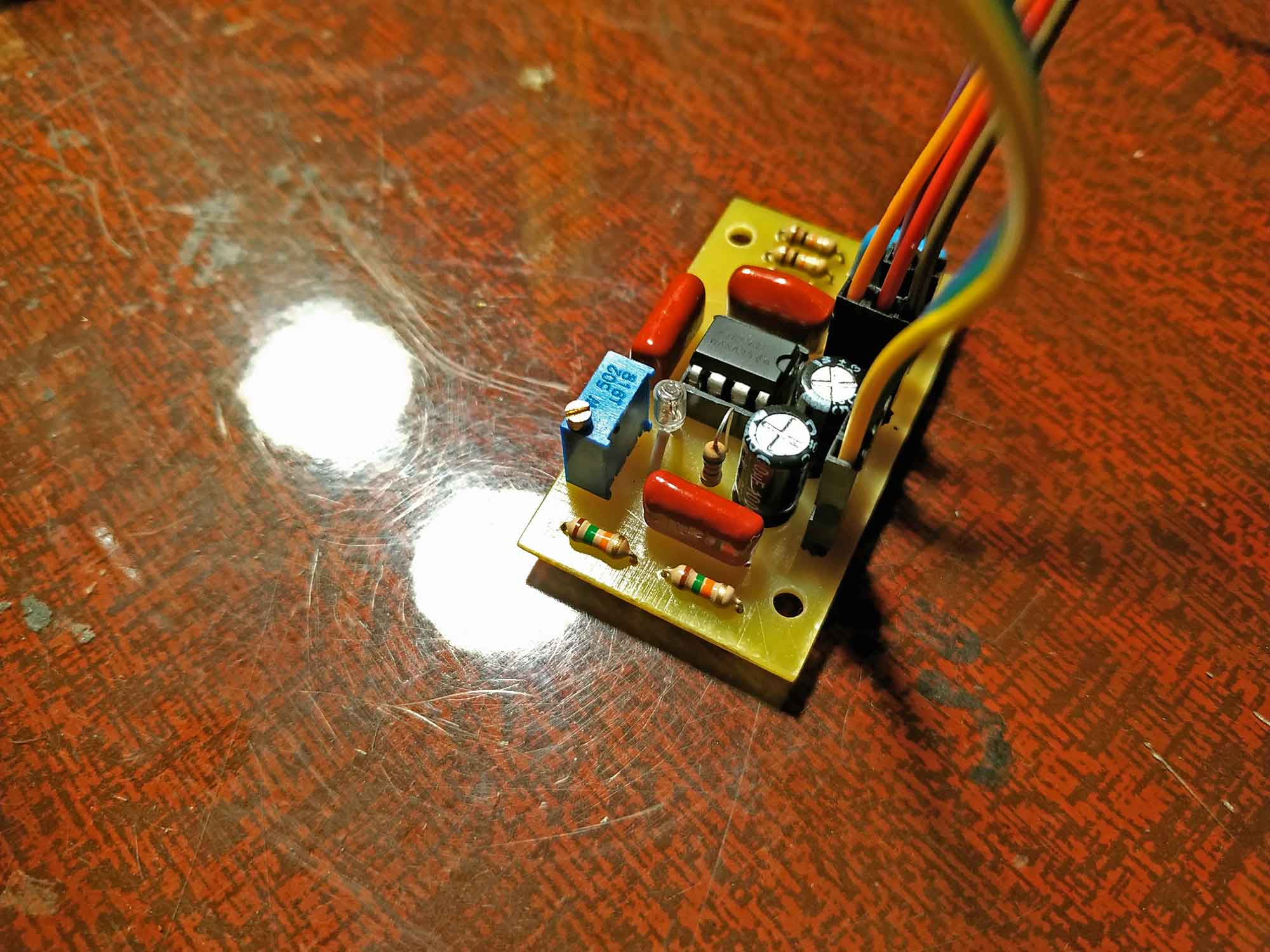

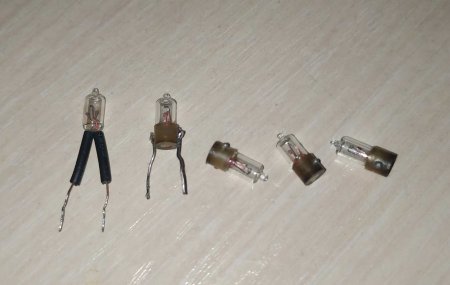

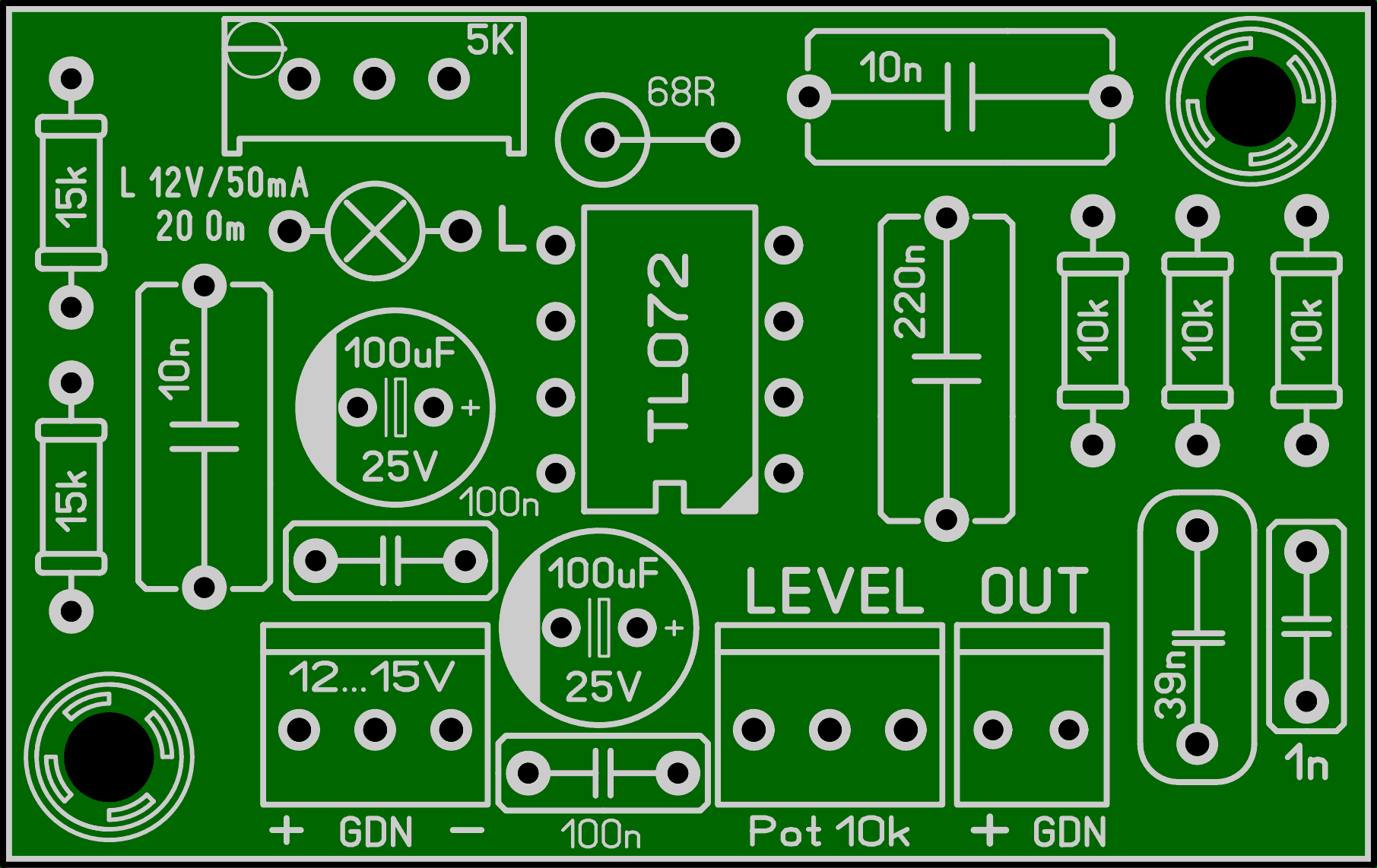

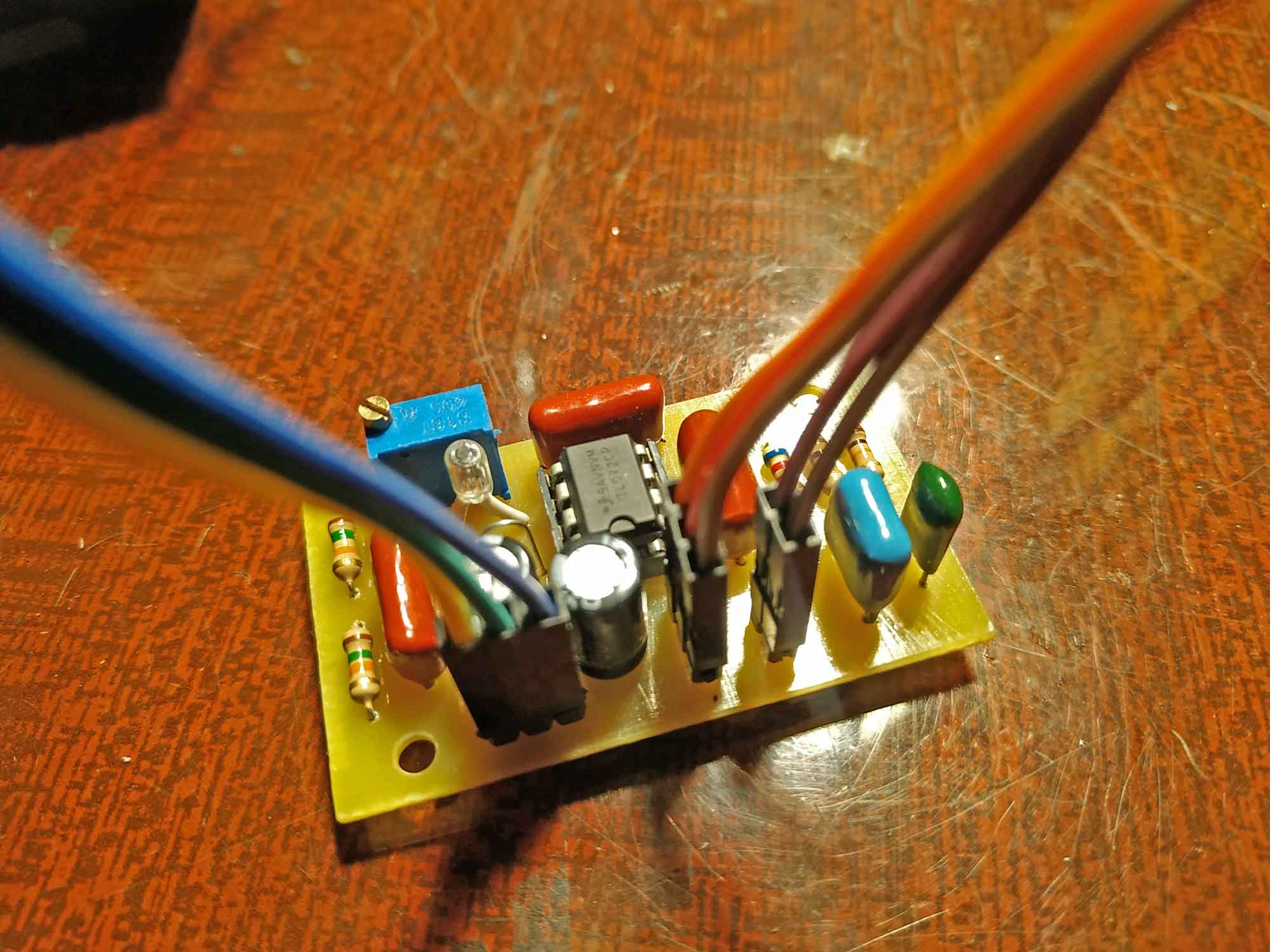

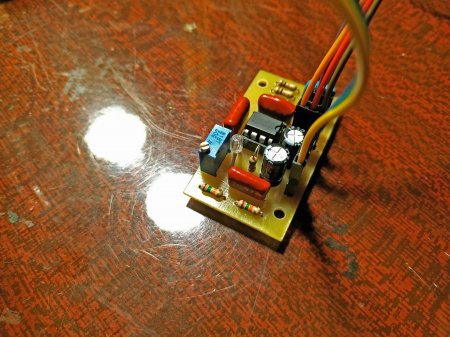

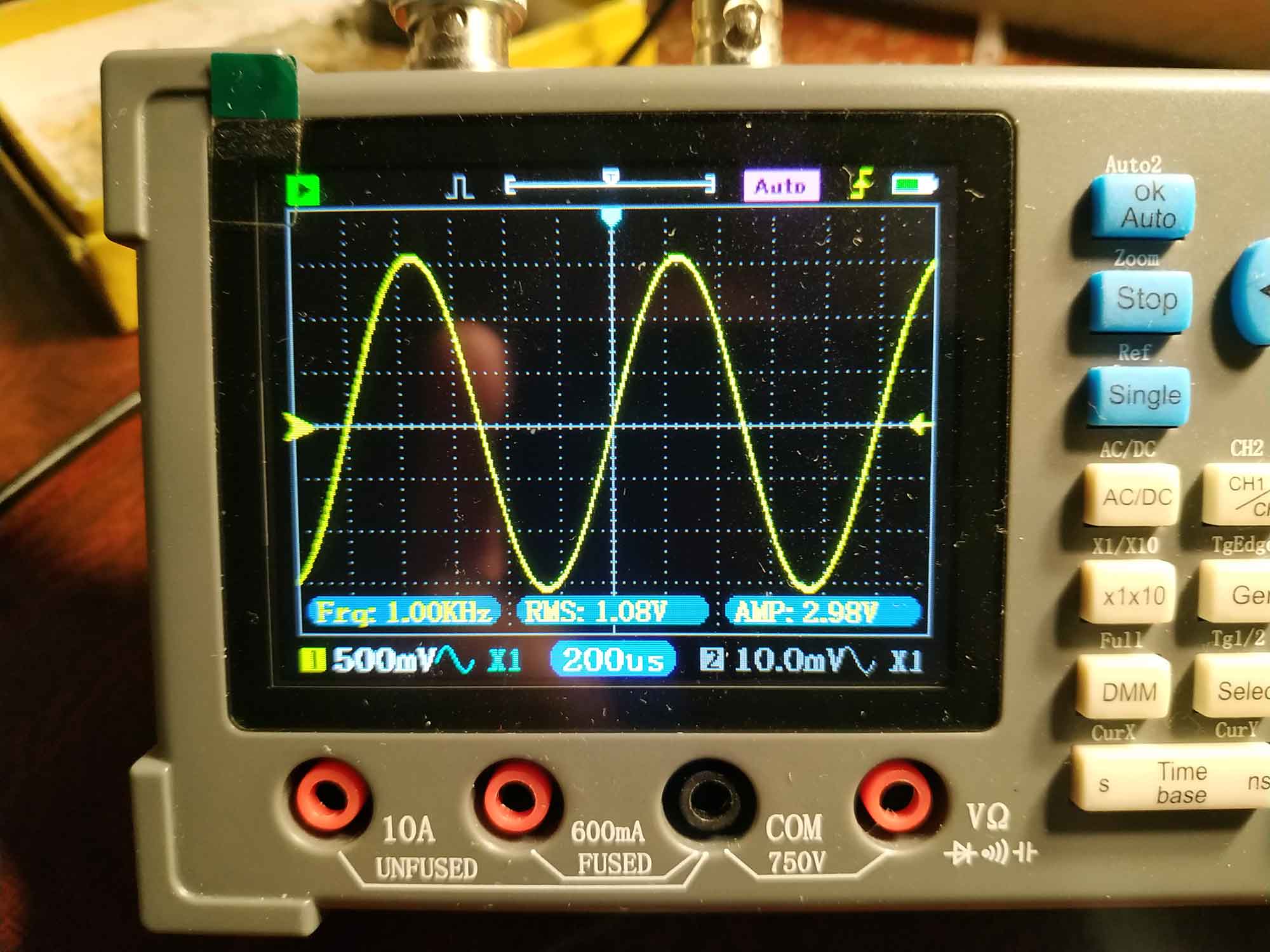

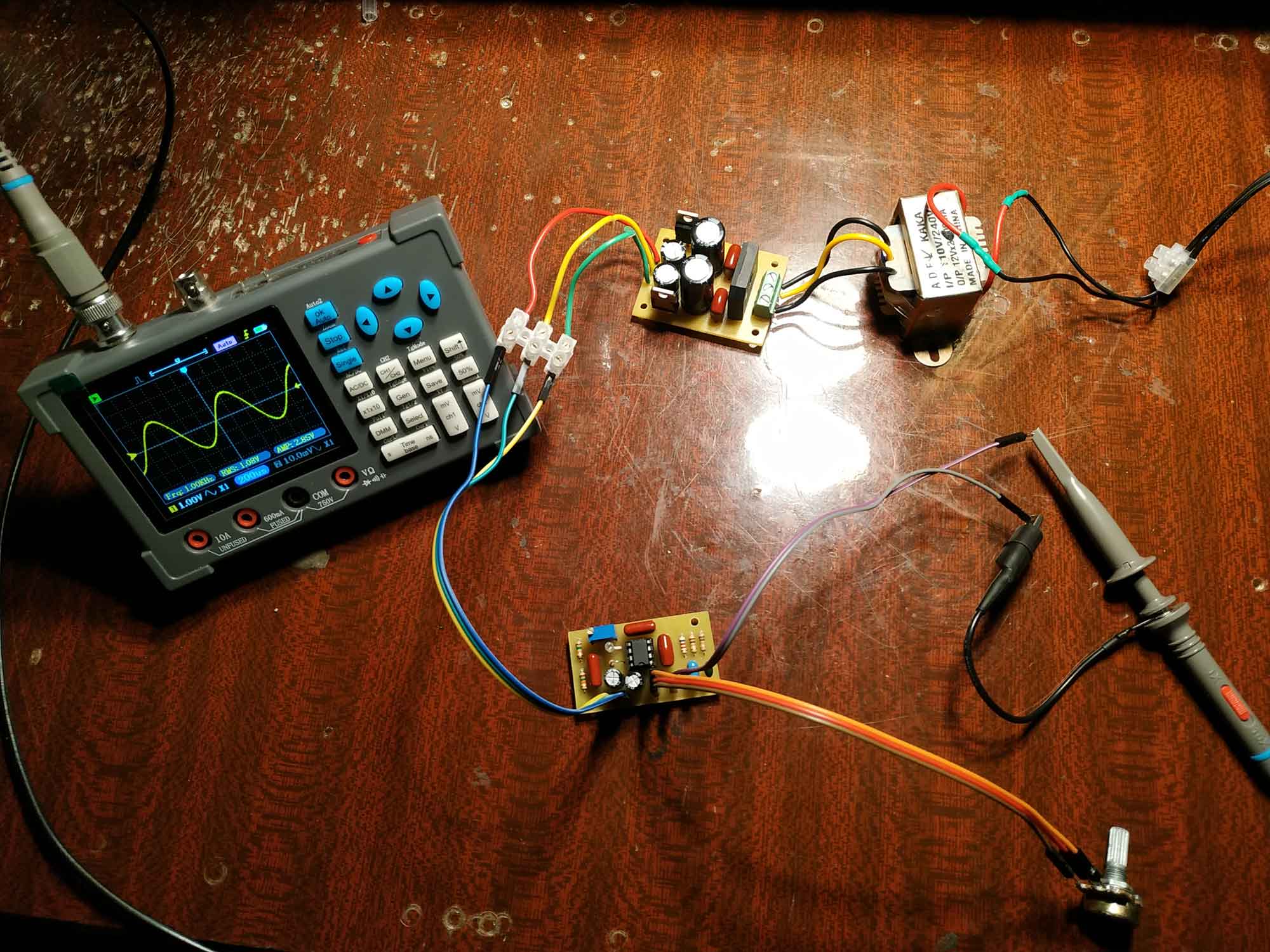

Генератор синуса 1кГц (из зарубежного журнала).  Приветствую, друзья. Статья вышла благодаря присланному материалу от Сергея (Oduvan Chik) с небольшой сопроводительной информацией, я её процитирую: Недели две занимался поиском схемы генератора нормального синуса с фиксированной частотой 1 кГц и регулировкой амплитуды для проверки преампов и усилителей мощности, так как со временем понял, что одной такой частоты вполне достаточно. Перепробовал с десяток схем, с мостами Вина и без мостов, с лампочками и без оных, и даже на TDA2030 делал. Хрень полная. Синусы какие-то кособокие, вершины острые, как у китайских конструкторов на ICL8038, или на XR2206, больше треугольник, чем синус. Хотел уже забросить эти поиски, но случайно попался огрызок из какого-то, старого зарубежного журнала с простой схемой и неплохими заявленными характеристиками, если этому верить, конечно. Собрал и очень даже понравилось. Правда, тоже с лампочкой, но результатом доволен, именно то, что искал. Регулировку амплитуды выходного сигнала сам добавил. Плату сам разводил, электролиты 100uF / 25V + керамикe 104 по питанию поставил со стороны дорожек прямо на ноги к этим электролитам, лампочку в радиотоварах приобрел, попросил все миниатюрные лампочки показать, наугад несколько разных номиналов купил, 12V и 6.3V. У 6.3V оказалось сопротивление около 20 Ом, и сразу все заработало. Потом другие пробовал, у которых сопротивление меньше — амплитуда плавает. Да, забыл лампочки показать, есть еще 6.3 вольт сопротивление около 50 Ом, тоже хорошо пошли. Принципиальная схема и фото лампочек показаны ниже:   Фото платы в сборе от Сергея смотрите далее:    Плата, находящаяся в архиве будет немного отличаться от вышепоказанных на фото, я её малость подредактировал, переставил резистор 68R выше микросхемы, на освободившееся место без проблем встали электролиты и керамика 100nF, а так же поставил клеммники для подключения проводов питания, переменного резистора регулятора уровня выходного сигнала и подключения выходного разъёма. Плата односторонняя, размер 46 x 29 mm, компоновка элементов на плате такая:  Список элементов схемы "Генератор синуса 1кГц" : - ОУ1 - TL072 - 1 шт. - R1, R2 - 15k/0,25W - 2 шт. - R3 - 68R/0,25W - 1 шт. - R4, R5, R6 - 10k/0,25W - 3 шт. - VR1 - TrimPot 3296 - 5k - 1 шт. - VR2 - переменный резистор LEVEL 10k - 1 шт. - C1, C2 - 10nF/100V - 2 шт. - C3 - 39nF/100V - 1 шт. - C4 - 220nF/100V - 1 шт. - C5 - 1nF/50V - 1 шт. - C6, C7 - 100uF/25V электролит - 2 шт. (по питанию) - C8, C9 - 100nF/50V керамика - 2 шт. (по питанию) - Клеммник 3 Pin 2,54 mm - 2 шт. - Клеммник 2 Pin 2,54 mm - 1 шт.   В архиве схема, печатная плата LAY6 формата, сопутствующие изображения. Удачного повторения. Размер архива - 1,4 Mb.
