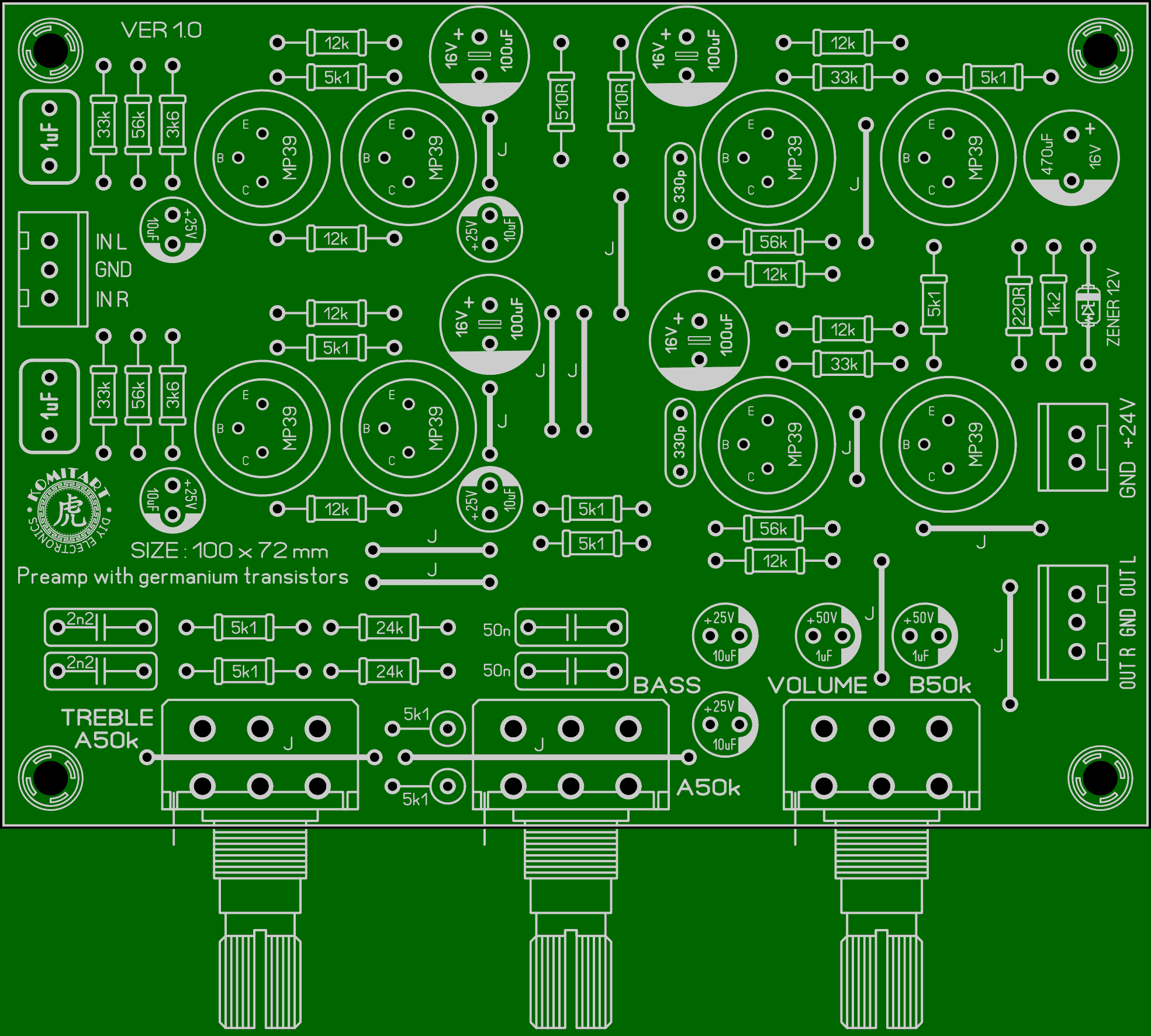

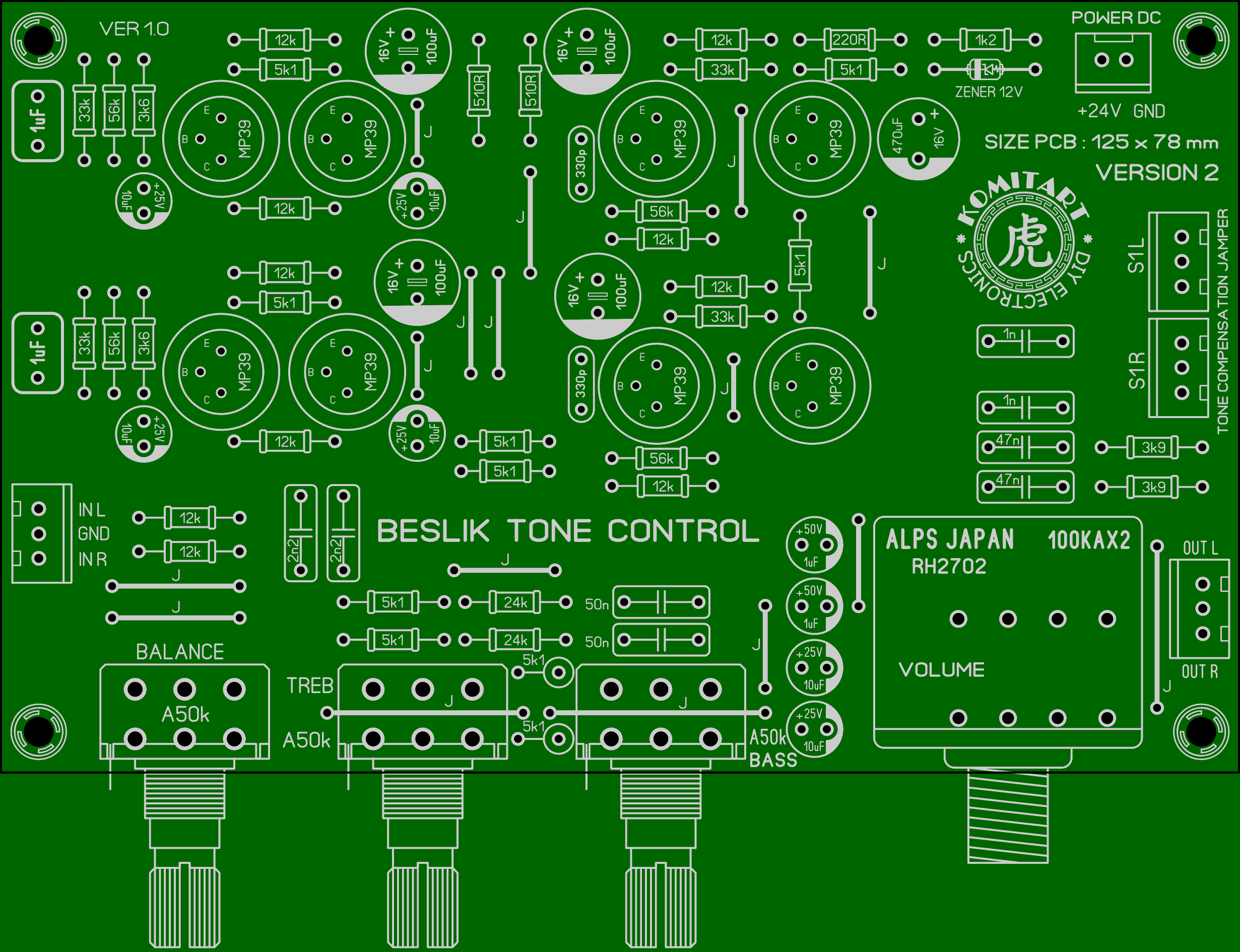

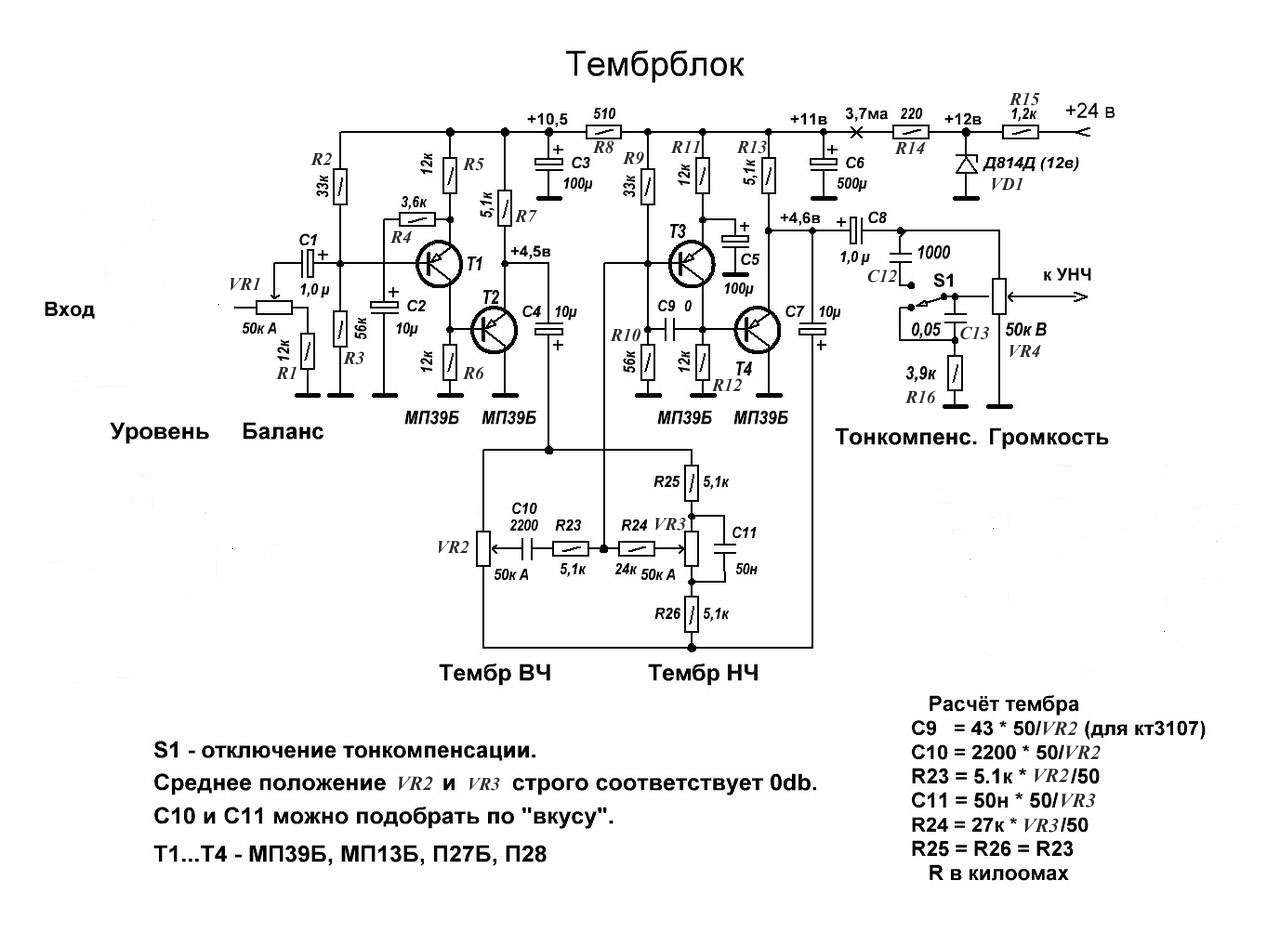

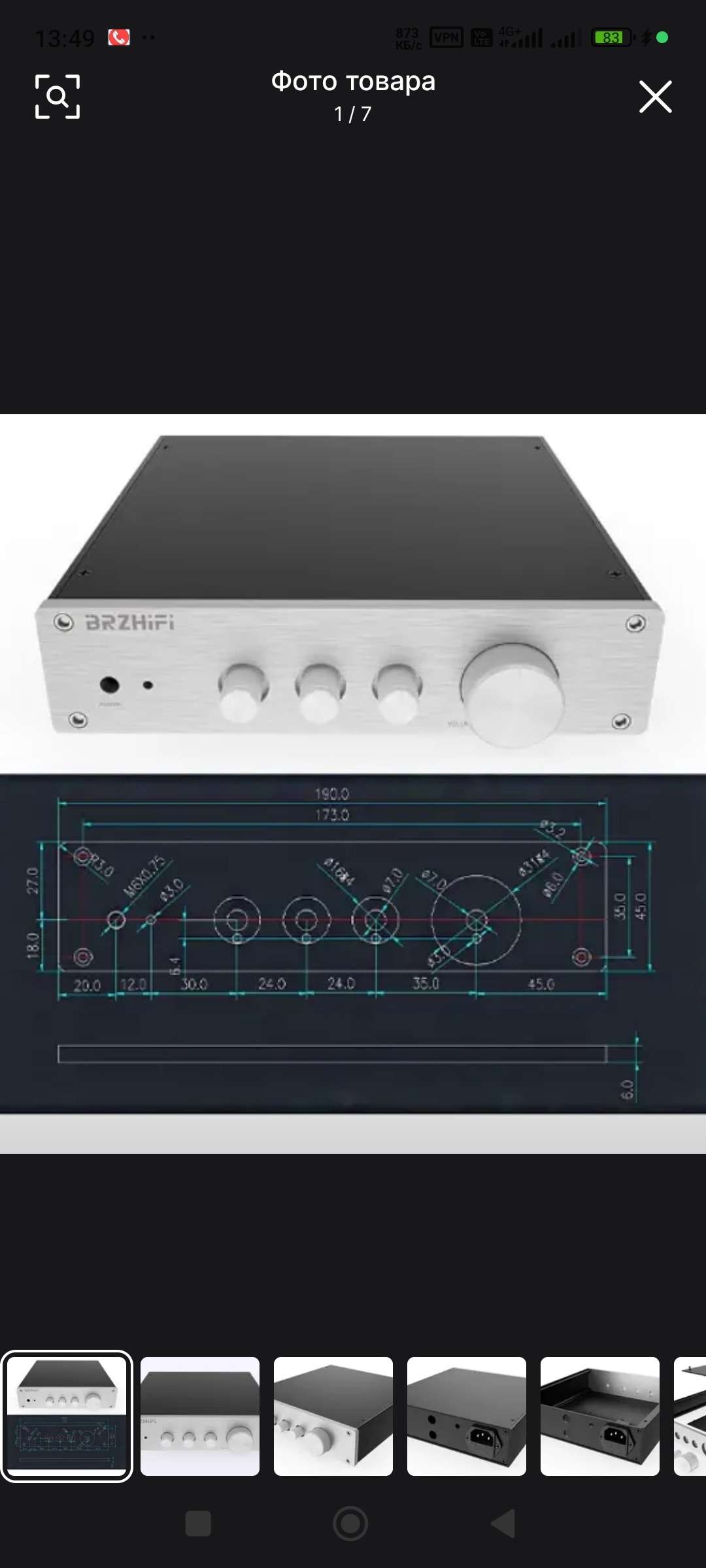

Темброблок по схеме А. И. Беслика.  Приветствую, друзья. Сегодня мы рассмотрим материал для сборки темброблока, выполненного по схеме А. И. Беслика. Информация от Михаила Савельева (VK): Выполнен на малошумящих германиевых транзисторах МП39Б. МП13Б наиболее предпочтительны. Изначально, я собрал его для проверки работоспособности, на конденсаторах samwha rd. Послушал без особенных эмоций. Перепаял на электролитические конденсаторы Nichicon Fine Gold и Bipolar Muse. В питание поставил Epcos. И вот после этого он заиграл как нужно. Первые впечатления очень положительные. 1.)Запустил схему с ходу без шаманизма и танцев с бубном. 2.) Схема вообще не вносит никакого шума или шипения в тракт, МП39Б хороши. 3.) Уверенная регулировка низких и верхних частот. 4.) Даже без экранирования платы и кабелей, практически не фонит. 5.)компактная конструкция. 6.)широкий диапазон питающих напряжений от +12 до +28в. 7.)Минус питания схемы на земле. 8.) Отличный характер звучания с мягким звуком. 9.)Можно собирать практически на любых транзисторах. И так, принципиальная схема:  Печатные платы я разрабатывал на заказ, их два варианта, в первом варианте применены обычные переменные резисторы, на плате 3 регулятора (Treble, Bass, Volume). Плата второй версии имеет регулятор громкости 8 пиновый ALPS, и на обычных переменных резисторах Treble, Bass и баланс. То есть во втором варианте платы реализована тон-компенсация. Компоновка элементов на платах показана ниже:   Во втором варианте платы расстояния между осями переменных резисторов соответствуют корпусу, показанному на следующем снимке:  Список элементов для второй версии платы (нумерацию элементов я проставил свою): - T1, T2, T3, T4 - МП39Б (МП13Б, П27Б, П28) - 4 шт. - VD1 - стабилитрон 12V типа 1N4742A - 1 шт. - R1, R5, R6, R11, R12 - 12k/0,25W - 10 шт. - R2, R9 - 33k/0,25W - 4 шт. - R3, R10 - 56k/0,25W - 4 шт. - R4 - 3k6/0,25W - 2 шт. - R7, R13, R23, R25, R26 - 5k1/0,25W - 10 шт. - R8 - 510R/0,25W - 2 шт. - R14 - 220R/0,25W - 1 шт. - R15 - 1k2/0,25W - 1 шт. - R16 - 3k9/0,25W - 2 шт. - R24 - 24k/0,25W - 2 шт. - VR1 - переменный резистор A50k - 1 шт. - VR2, VR3 - сдвоенный переменный резистор A50k - 2 шт. - VR4 - сдвоенный переменный резистор ALPS RH2702 100kA - 1 шт. - C1 - 1uF/50V NP пленка - 2 шт. - C2, C4, C7 - 10uF/25V электролит - 6 шт. - C3, C5 - 100uF/16V электролит - 4 шт. - C6 - 470uF/16V электролит - 1 шт. - C8 - 1uF/50V электролит - 2 шт. - C9 - 330p/50V - 2 шт. - C10 - 2n2/50V - 2 шт. - C11, C13 - 50n/50V - 4 шт. (47n...56n) - C12 - 1n/50V - 2 шт. - Клеммник 3Pin 2,54mm (Вход/Выход, выключатель тон-компенсации) - 4 шт. - Клеммник 2Pin 2,54mm (Питание) - 1 шт. Удачной сборки. Размер архива - 1,4 Mb.
