Приветствую, друзья. Я понимаю, что с приобретением микросхемы LM1040 полнейшая проблема, но, тем не менее, выпущу эту статью, мало ли у кого таковая завалялась в загашнике. Напомню, что LM1040 является последышем микросхемы LM1036, и в 1040 кроме регулировок низких, высокоих частот и баланса есть функция включения расширения стереобазы, эта функция будет полезна в том случае, если колонки расположены близко друг к другу, или в случае использования портативных колонок. LM1040 имеет довольно не плохие характеристики, уровень шумов составляет -80 дБ, а коэффициент гармоник 0,06%, остальные посмотрите в даташите, он есть в архиве. Принципиальную схему приведу тоже из даташита:



Включение/выключение функций тон-компенсации и расширения стереобазы производятся механическими переключателями типа кнопки с фиксацией или тумблеры, места подключения которых на плате обозначены как STEREO Enhancement и LOUDNESS. Потенциометры на плате - китайский аналог ALPS RK09, которые без проблем можно найти на AliExpress, применены сдвоенные номиналом 100К, секции которых соединены параллельно.

Некоторые примечания от автора: Неполярные конденсаторы плёночные, малогабаритные производства EPCOS и какие то китайские. Электролитические конденсаторы на выводах 7, 18, 10, 15 микросхем я использовал ELNA Silmic II, остальные EPCOS и SAMWHA 105°. Конденсаторы на 0,39мкФ такие же редкие, как и сама микросхема, которую я заменил на 0,33мкФ - это немного повлияет на тональный баланс. Будет полезно подобрать конденсаторы на выводах 4, 21 и 8, 17 в пары по минимальному разбросу ёмкости из нескольких экземпляров. Покопавшись в Интернете, я нашел микросхему LM4610, которая, как я понял, улучшенная замена LM1040 и более доступная на определенное время. О микросхеме LM4610 у нас уже выходили статьи, ссылки ниже:

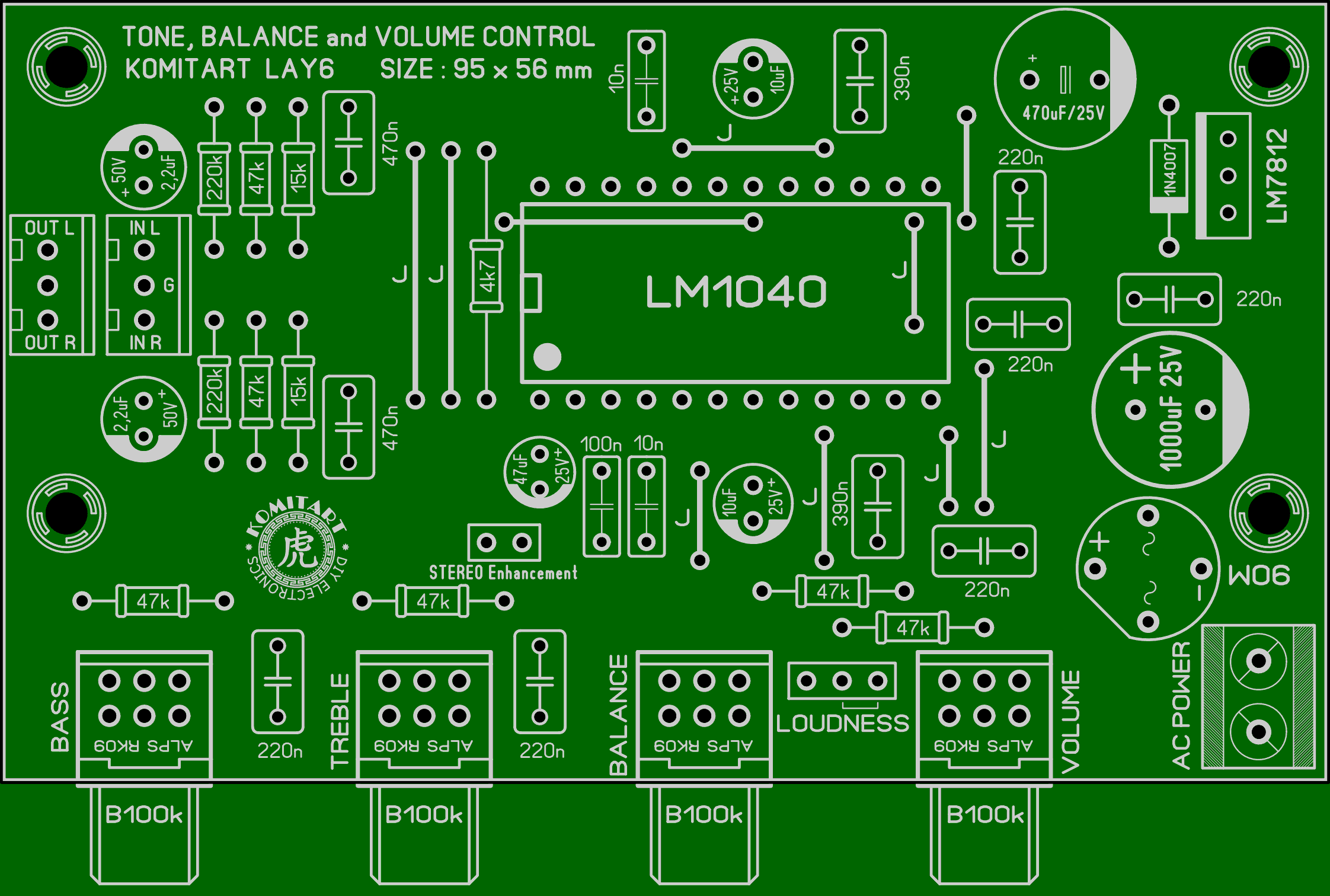

Вернёмся к LM1040. Печатная плата в этом проекте односторонняя, размер 95 x 56 mm, компоновка элементов на плате показана на рисунке ниже:



Список элементов:

- LM1040 (LM4610) - 1 шт.
- LM7812 - 1 шт.
- Диод 1N4007 - 1 шт.
- Диодный мост типа W02M - 1 шт.
- Резистор 47k/0,25W - 6 шт.
- Резистор 220k/0,25W - 2 шт.
- Резистор 15k/0,25W - 2 шт.
- Резистор 4k7/0,25W - 1 шт.
- Переменный резистор ALPS RK09 100k сдвоенный или 50k одинарный - 4 шт.
- Конденсатор 220nF (224) - 6 шт.
- Конденсатор 390nF (394) - 2 шт.
- Конденсатор 470nF (474) - 2 шт.
- Конденсатор 10nF (103) - 2 шт.
- Конденсатор 100nF (104) - 1 шт.
- Конденсатор 2,2uF/50V (электролит) - 2 шт.
- Конденсатор 10uF/50V (электролит) - 2 шт.
- Конденсатор 47uF/25V (электролит) - 1 шт.
- Конденсатор 470uF/25V (электролит) - 1 шт.
- Конденсатор 1000uF/25V (электролит) - 1 шт.
- Разъем 3 Pin 2,54 mm (input, output) - 2 шт.
- Клеммник 2 Pin 5 mm (Power) - 1 шт.

По мнению автора звучание регулятора не плохое, понравилась плавность работы регулятора громкости, регуляторы НЧ и ВЧ имеют достаточный диапазон регулирования, шумов не много, хорошая работа тон-компенсации, включение функции «Расширение стереобазы» субъективно воспринимается как повышение уровня высоких частот и кажется, что звук становится более объемным и ярким.

На этом статью закончу. Удачной сборки. Размер архива - 1,7 Mb.
