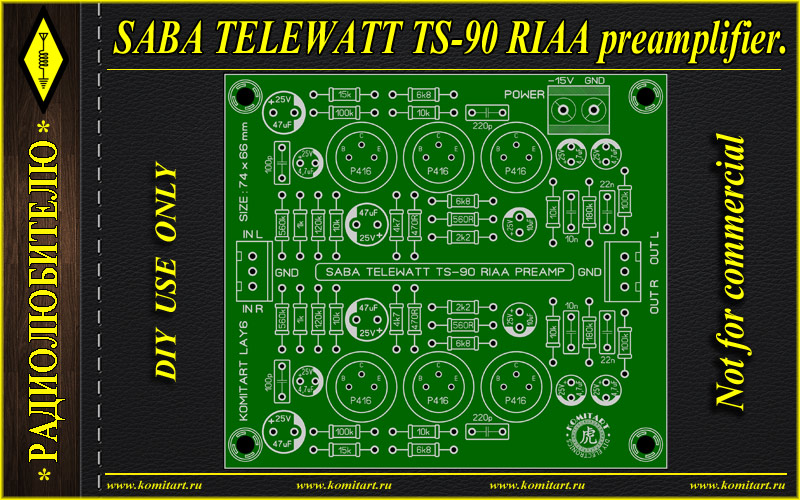

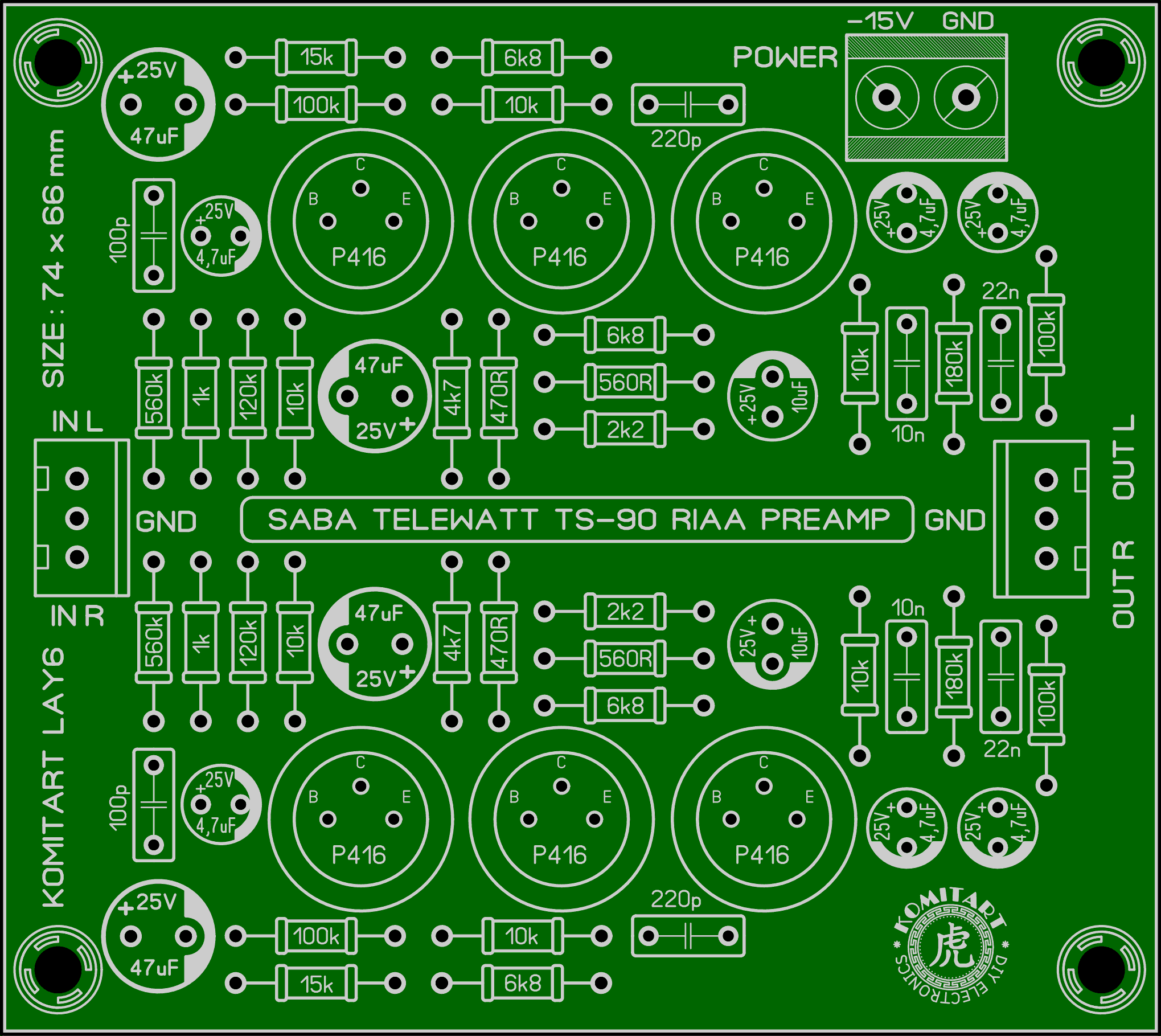

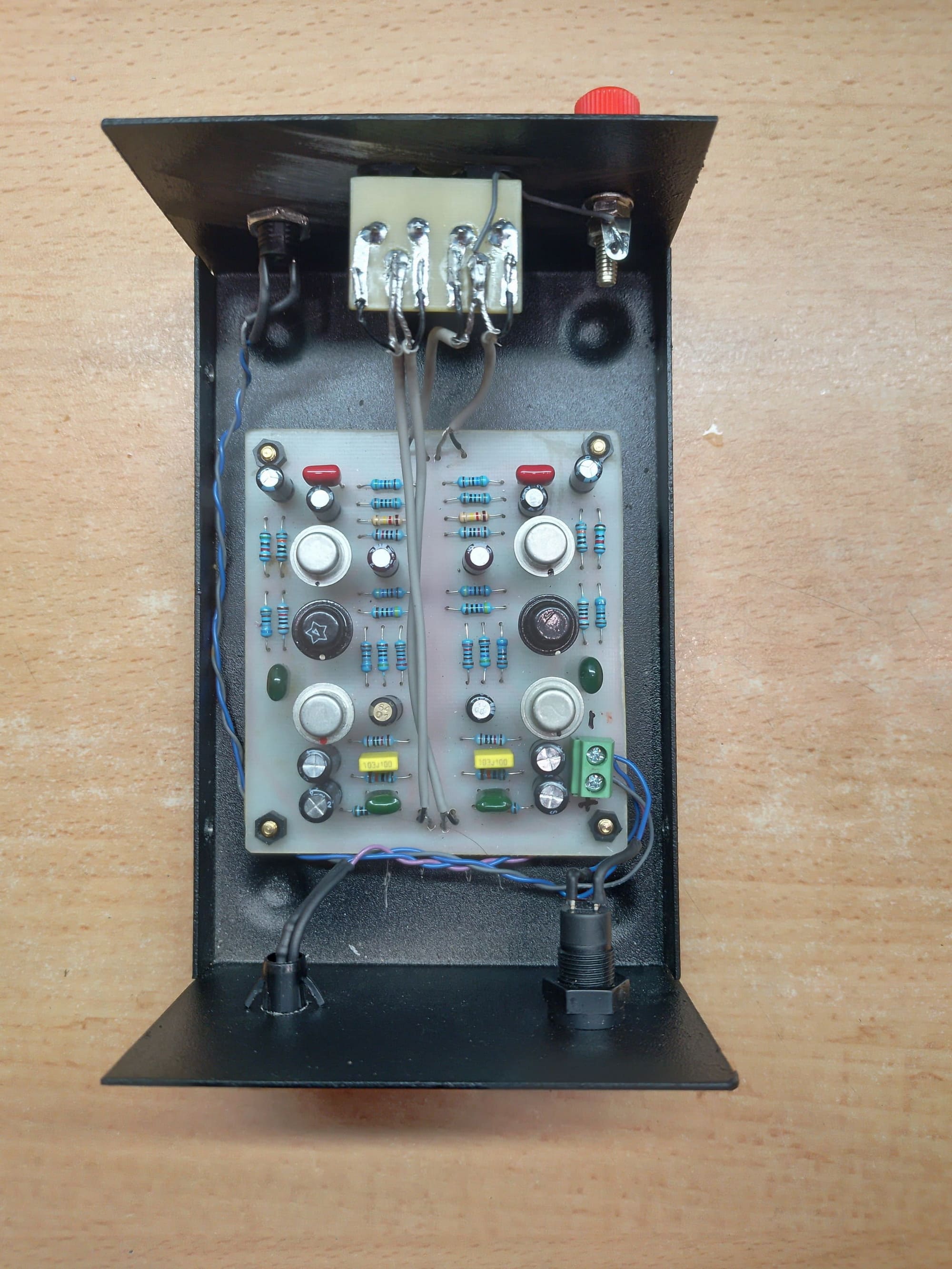

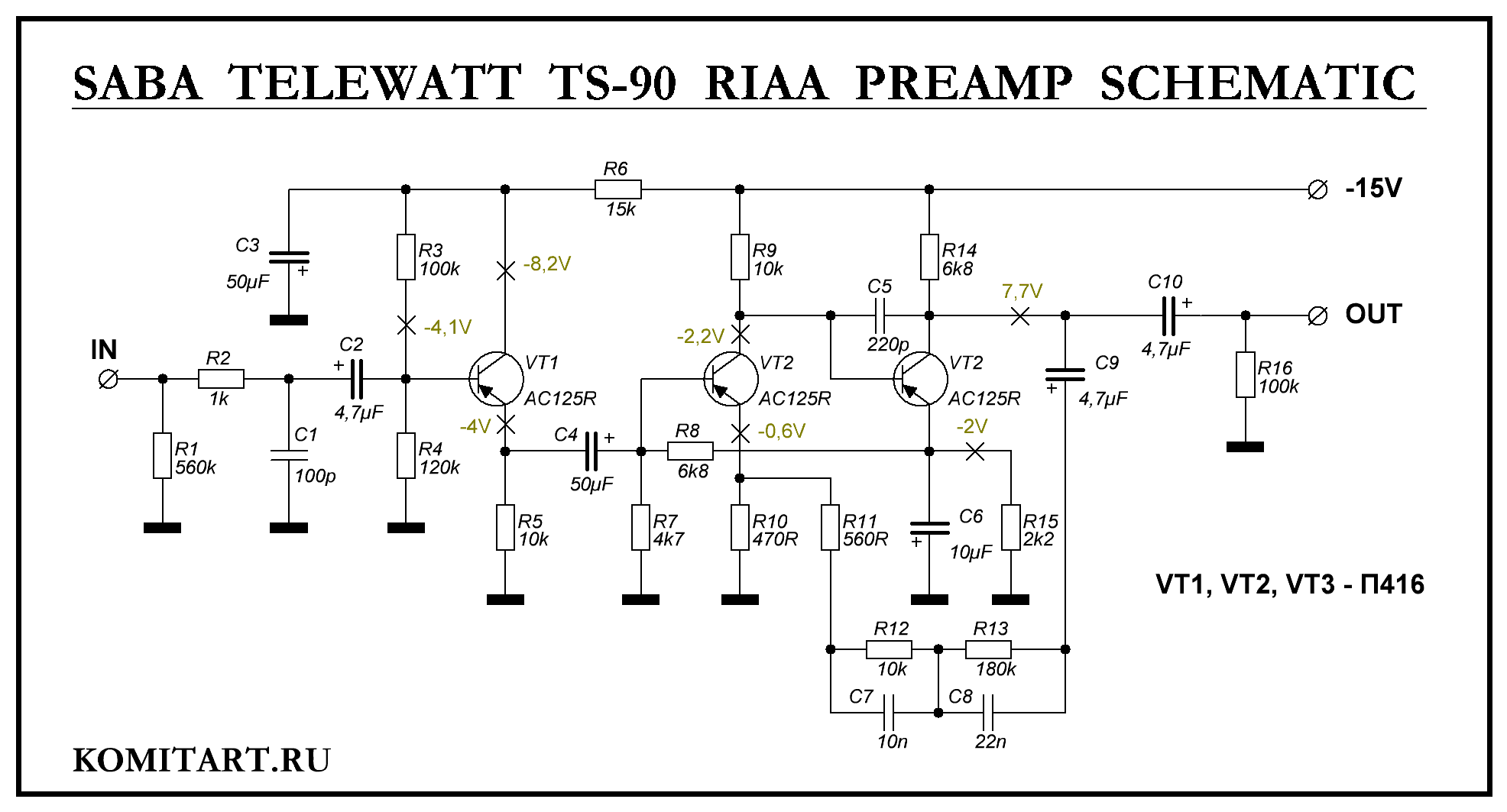

Фонокорректор из усилителя SABA TELEWATT TS-90.  Приветствую, друзья. Сергей у нас присел на фонокорректоры, поэтому сегодня очередной проект RIAA преампа, плату которого я ему разрабатывал. Отсюда и название статьи "Фонокорректор из усилителя SABA TELEWATT TS-90". Принципиальная схема была нарисована на листе из тетради в клеточку, поэтому её я перерисовал заново, и так, схема преампа:  Плата в этом проекте односторонняя, размер 74 x 66 mm, всё симметрично кроме клеммника питания, компоновка элементов на плате показана ниже:  Статью не выкладывал на сайт до тех пор, пока от Сергея поступят сведения о результате сборки, и вот эта информация поступила: Фонокорректор собрал на отечественных транзисторах П416, заработало всё сразу. Никаких нюансов запуска нет. Звучит замечательно!!!! : динамично,чисто. Все частоты прекрасно проработаны. Ну вот, значит труды были не напрасны. Фото собранной платы от Сергея:  Всё замечательно, аккуратно собрано в отдельном корпусе. Список элементов для двух каналов SABA TELEWATT TS-90: - VT1, VT2, VT3 - П416 - 3 шт. - R1 - 560k / 0,25W - 2 шт. - R2 - 1k / 0,25W - 2 шт. - R3, R16 - 100k / 0,25W - 4 шт. - R4 - 120k / 0,25W - 2 шт. - R5, R9, R12 - 10k / 0,25W - 6 шт. - R6 - 15k / 0,25W - 2 шт. - R7 - 4k7 / 0,25W - 2 шт. - R8, R14 - 6k8 / 0,25W - 4 шт. - R10 - 470R / 0,25W - 2 шт. - R11 - 560R / 0,25W - 2 шт. - R13 - 180k / 0,25W - 2 шт. - R15 - 2k2 / 0,25W - 2 шт. - C1 - 100pF/50V - 2 шт. - C2, C9, C10 - 4,7uF/25V электролит - 6 шт. - C3, C4 - 47uF/25V электролит - 4 шт. - C5 - 220pF/50V - 2 шт. - C6 - 10uF/25V электролит - 2 шт. - C7 - 10nF/50V - 2 шт. - C8 - 22nF/50V - 2 шт. Удачного повторения. Размер архива - 0,6 Mb.
