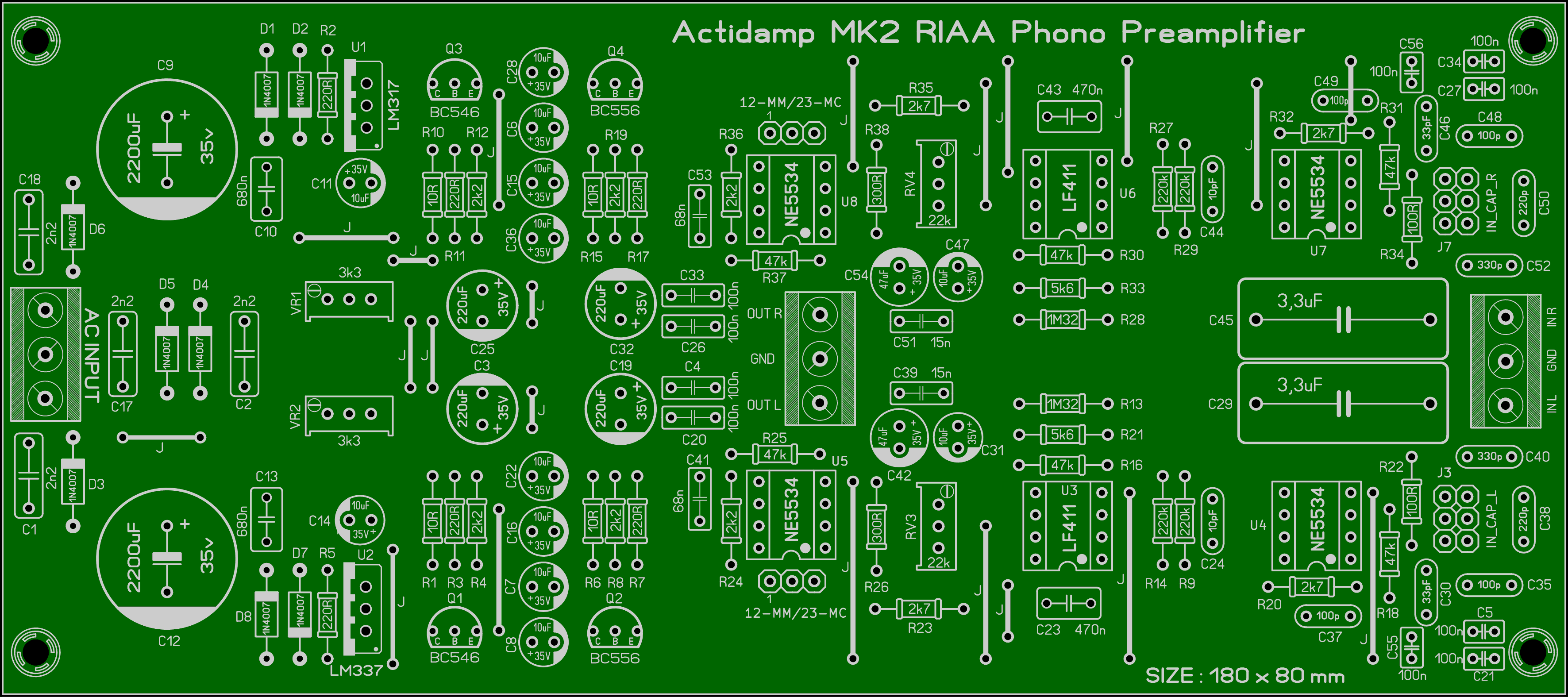

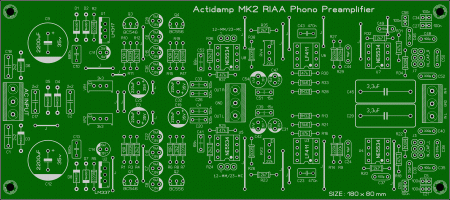

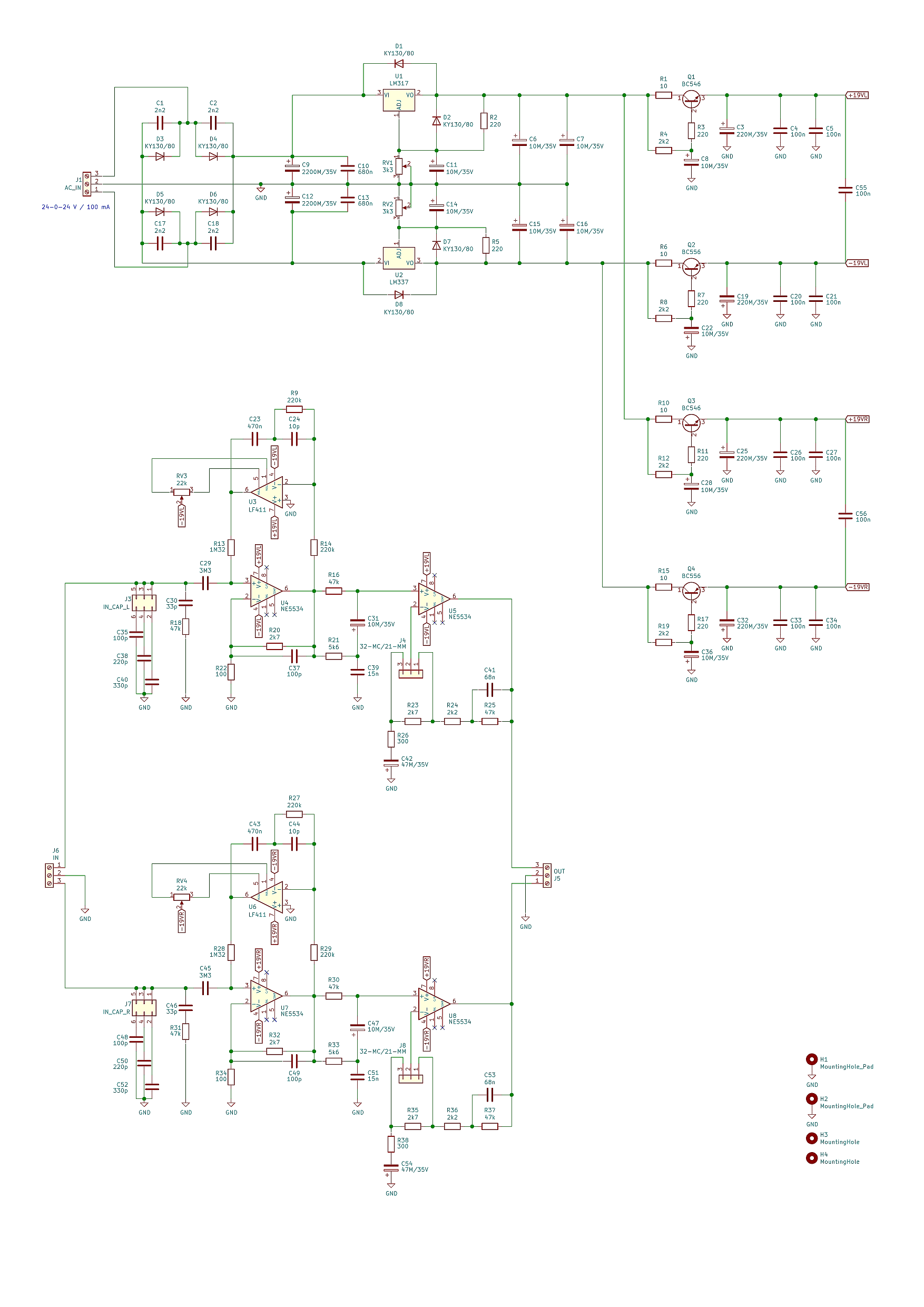

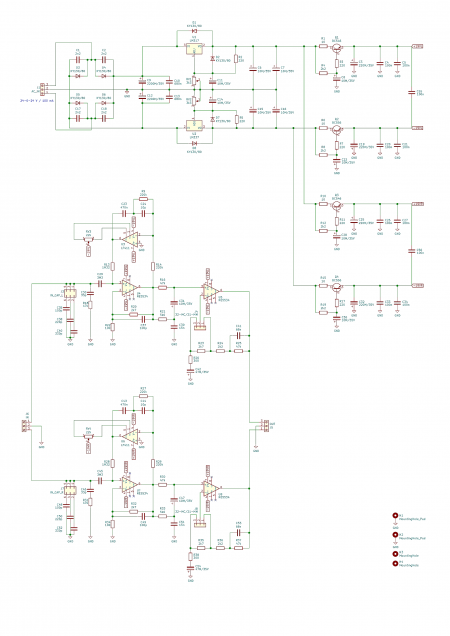

Actidamp MK2 MM/MC фонокорректор.  Приветствую, друзья. Уже давно собирался с мыслями нарисовать плату LAY6 к проекту Actidamp MK2 MM/MC фонокорректора от Boiko Lab. Заслуги себе не приписываю, это украинский проект, исходные материалы находятся в открытом доступе, я лишь нарисую лейку с применением своих макросов. Как пишет автор, фонокорректор относится к классу Top HI-FI, обладает кристально чистым нейтральным звуком, собран на качественных микросхемах, конденсаторы Wima и Elna, блок питания с двухступенчатой фильтрации питающего напряжения с низким уровнем сетевого фона. Входная емкость нагрузки картриджа подстраивается установкой джамперов и может варьироваться от 100pF до 1120pF, это позволяет немного акцентировать разные тоновые участки звукового диапазона. Заявленные технические характеристики следующие: - Входной импеданс: 47 кОм - Входная чувствительность: 5 mV MM/ 0.5 mV MC - Выходной уровень: 250 mV - Соотношение сигнал/шум: -75db - Разделение каналов: 83 dB (1 kHz) MM/ 68 dB (1 kHz) MC - Коэффициент нелинейных искажений: 0,003% (выход 1V/1kHz) - Отклонение от кривой RIAA: +-0,3 dB Принципиальная схема Actidamp MK2 MM/MC фонокорректора:  Изначально плата в авторском исполнении двухсторонняя, я же переделал её в односторонний вариант, вместо дорожек верхнего слоя впаиваются перемычки. Вместо обычных подстроечных резисторов поставил макросы многооборотных типа 3296, это обеспечит более плавные регулировки. На плате в слое шелкографии кроме нумерации элементов проставил и их номиналы, думаю так будет проще ориентироваться при сборке. В остальном концепция печатной платы не изменилась. Как я уже написал выше плата LAY6 односторонняя, размер 180 x 80 mm, компоновка элементов такая:  Список элементов схемы Actidamp MK2 MM/MC фонокорректора: - U1 - LM317 - 1 шт. - U2 - LM337 - 1 шт. - U3, U6 - LF411 (TL071) - 2 шт. - U4, U5, U7, U8 - NE5534 - 4 шт. - Q1, Q3 - BC546 NPN - 2 шт. - Q2, Q4 - BC556 PNP - 2 шт. - D1, D2, D3, D4, D5, D6, D7, D8 - KY130/80 (1N4001-1N4007) - 8 шт. - RV1, RV2 - 4k7 TrimPot 3296 - 2 шт. - RV3, RV4 - 22k TrimPot 3296 - 2 шт. - R1, R6, R10, R15 - 10R/0,25W - 4 шт. - R2, R3, R5, R7, R11, R17 - 220R/0,25W - 6 шт. - R4, R8, R12, R19, R24, R36 - 2k2/0,25W - 6 шт. - R9, R14, R27, R29 - 220k/0,25W - 4 шт. - R13, R28 - 1M32/0,25W - 2 шт. - R16, R18, R25, R30, R31, R37 - 47k/0,25W - 6 шт. - R20, R23, R32, R35 - 2k7/0,25W - 4 шт. - R21, R33 - 5k6/0,25W - 2 шт. - R22, R34 - 100R/0,25W - 2 шт. - R26, R38 - 300R/0,25W - 2 шт. - C1, C2, C17, C18 - 2n2/50V - 4 шт. - C3, C19, C25, C32 - 220uF/35V электролит - 4 шт. - C4, C20, C26, C33 - 100n/50V (5mm) - 4 шт. - C5, C21, C27, C34, C55, C56 - 100n/50V (2,5mm) - 6 шт. - C6, C7, C8, C11, C14, C15, C16, C22, C28, C31, C36, C47 - 10uF/35V электролит - 12 шт. - C9, C12 - 2200uF/35V электролит - 2 шт. - C10, C13 - 680n/50V (5mm) - 2 шт. - C23, C43 - 470n/50V (5mm) - 2 шт. - C24, C44 - 10pF/50V (5mm) - 2 шт. - C29, C45 - 3,3uF/100...250V NP - 2 шт. - C30, C46 - 33pF/50V (5mm) - 2 шт. - C35, C37, C48, C49 - 100pF/50V (5mm) - 4 шт. - C38, C50 - 220pF/50V (5mm) - 2 шт. - C39, C51 - 15n/50V (5mm) - 2 шт. - C40, C52 - 330pF/50V (5mm) - 2 шт. - C41, C53 - 68nF/50V (5mm) - 2 шт. - C42, C54 - 47uF/35V электролит - 2 шт. - Клеммник 3Pin 5 mm (вход, выход, питание) - 3 шт. - J3, J7 - 2x3 pin header 2.54 mm - 2 шт. - J4, J8 - 1x3 pin header 2.54 mm - 2 шт. Удачной сборки. Размер архива - 13 Mb.
