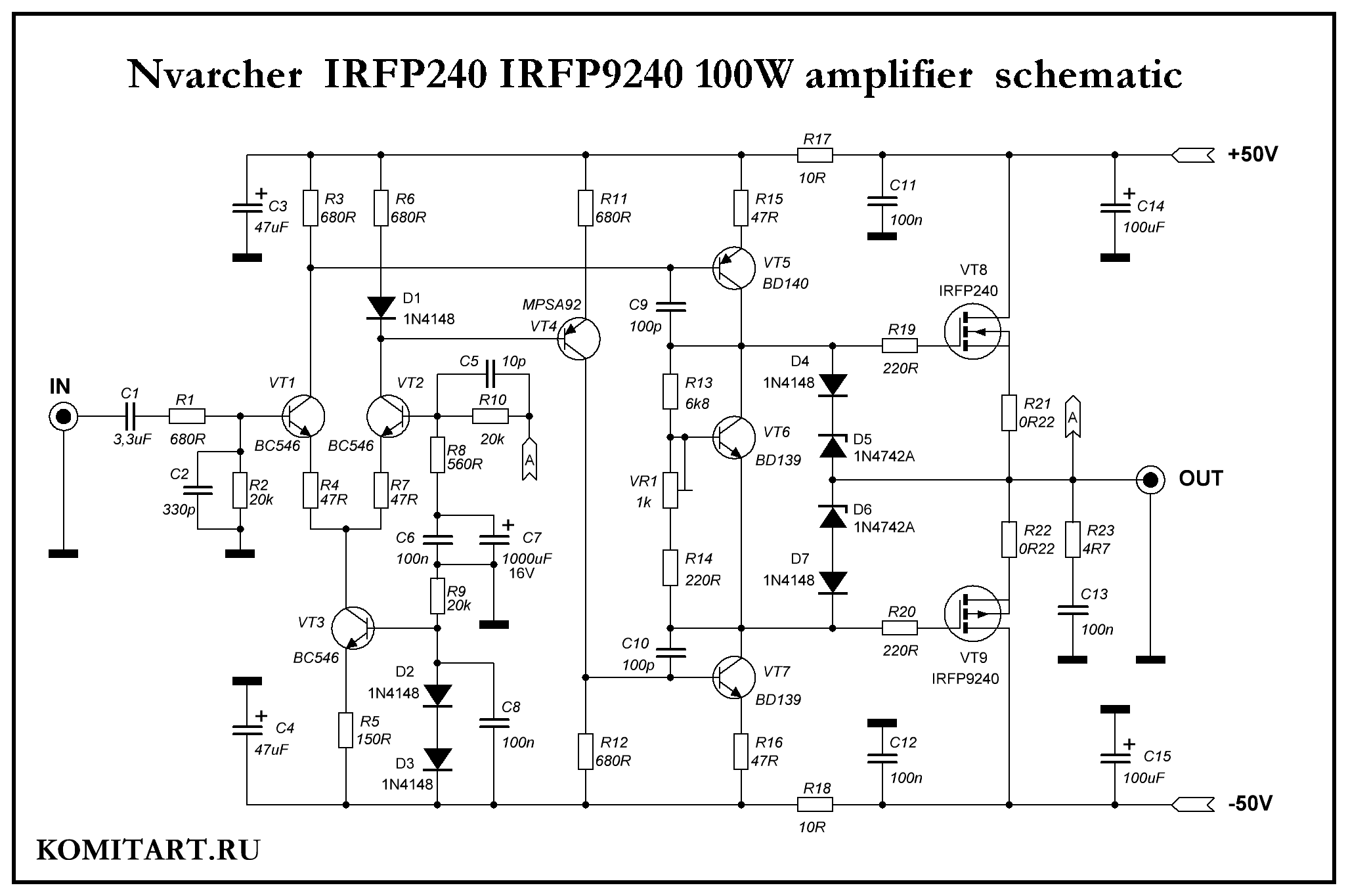

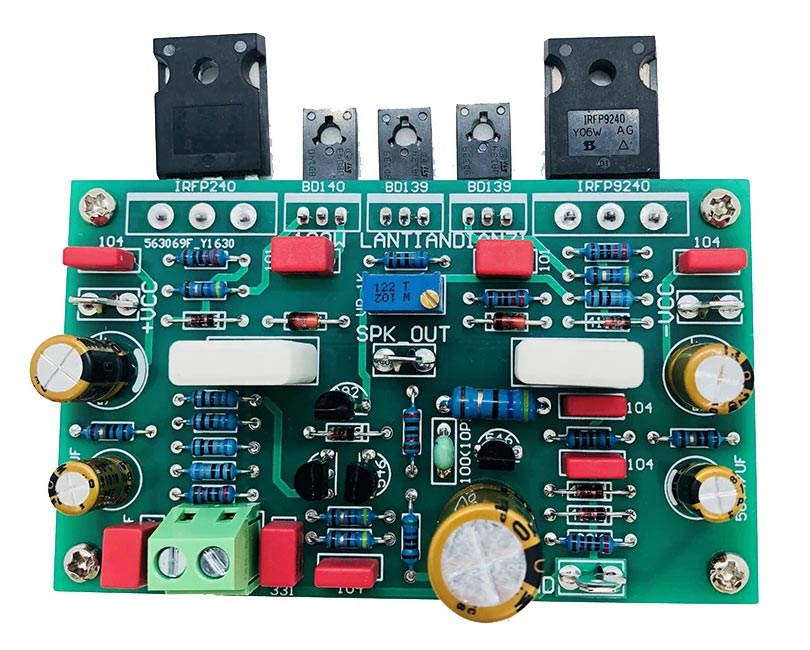

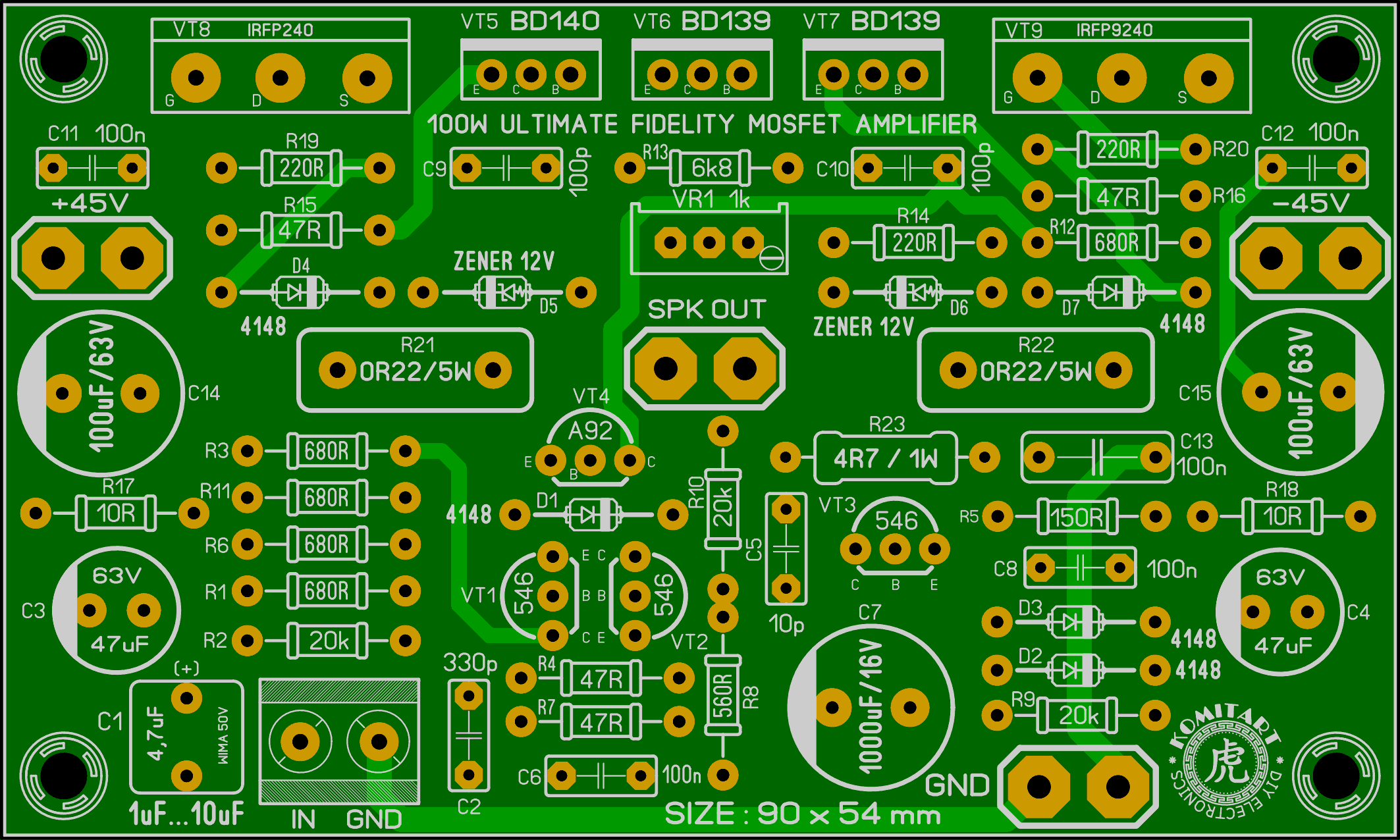

Nvarcher Усилитель IRFP240 IRFP9240 100Вт.  Приветствую, друзья. Попалась на глаза печатная плата усилителя с MOSFET выходными транзисторами, которая есть у многих продавцов на Алиэкспресс, eBay и ещё где то попадалась на других сайтах, названия у этих лотов разное, у некоторых он обозван как "Nvarcher Усилитель IRFP240 IRFP9240 100Вт", а у других "Усилитель Kaolanhon IRFP240 IRFP9240 100 Вт", но практически у всех в описании одна и та же принципиальная схема, и разводка печатной платы абсолютно одинаковая. Посмотрев отзывы покупателей, отметивших усилитель хорошим звучанием, решил сделать плату LAY6 формата, а заодно нарисовать принципиальную схему заново по причине того, что на плате оригинала присутствуют дополнительные противовозбудные конденсаторы 100pF, которые отсутствуют в оригинальной схеме, а так же проставить свою нумерацию элементов, я больше привык когда она идет слева направо, а не разбросана хаотично. И раз уж по запросу "Nvarcher Усилитель IRFP240 IRFP9240 100Вт" выпадает больше результатов в поисковой выдаче, то и название этой статьи будет одноимённым. Вновь отрисованная принципиальная схема показана ниже:  В описании лота была указана следующая информация: - MOSFET усилитель класса АВ ; - Выходная мощность: Mono 100 Вт, Dual 200 Вт ; - Рабочее напряжение при работе на нагрузку 8R : +-35V...+-55V ; - Рабочее напряжение при работе на нагрузку 4R : +-25V...+-38V ; - Искажения (на частоте 1 кГц): THD 0.012% на полной мощности ; - Искажения (на частоте 10 кГц): THD 0.015% на полной мощности ; - Отрегулируйте подстроечный резистор 1k (102) на плате, чтобы получить требуемый ток покоя транзисторов выходного каскада. Амперметр, включенный последовательно с положительным плечом источника питания должен показывать в диапазоне 30mA-170mA, регулировка по часовой стрелке для уменьшения тока, регулировка против часовой стрелки для увеличения тока. Вы также можете проверить падение напряжения на двух цементных резисторах 0R22, на любом из них должно быть в диапазоне 5-30mV. Печатная плата в этом проекте двухсторонняя, размер 90 x 54 mm, компоновка элементов на плате такая:  Список элементов для одного канала Nvarcher 100Вт: - VT1, VT2, VT3 - BC546 - 3 шт. - VT4 - MPSA92 - 1 шт. - VT5 - BD140 - 1 шт. - VT6, VT7 - BD139 - 2 шт. - VT8 - VISHAY IRFP240 - 1 шт. - VT9 - VISHAY IRFP9240 - 1 шт. - D1, D2, D3, D4, D7 - 1N4148 DO-35 - 5 шт. - D5, D6 - стабилитрон 1N4742A 12V 1W DO-41 - 2 шт. - R1, R3, R6, R11, R12 - 680R / 0,25W - 5 шт. - R2, R9, R10 - 20k / 0,25W - 3 шт. - R4, R7, R15, R16 - 47R / 0,25W - 4 шт. - R5 - 150R / 0,25W - 1 шт. - R8 - 560R / 0,25W - 1 шт. - R13 - 6k8 / 0,25W - 1 шт. - R14, R19, R20 - 220R / 0,25W - 3 шт. - R17, R18 - 10R / 0,5W - 2 шт. - R21, R22 - 0R22 / 5W - 2 шт. - R23 - 4R7 / 1W - 1 шт. - C1 - 3,3uF NP (можно ставить 1...10uF) - 1 шт. - C2 - 330pF/50V - 1 шт. - C3, C4 - 47uF / 50...63V электролит - 2 шт. - C5 - 10pF/50V - 1 шт. - C6, C8, C11, C12 - 100n/50V - 4 шт. - C7 - 1000uF/16V электролит - 1 шт. - C9, C10 - 100pF/50V - 1 шт. - C13 - 100n/100V - 1 шт. - C14, C15 - 100uF/63V электролит - 2 шт. - Клеммники, разъёмы - на ваше усмотрение. Плата усилителя в сборе выглядит так:  Удачной сборки. Размер архива - 3,4 Mb.
