21-05-2023, 10:33




Delirium guitar preamplifier V2.

Delirium preamplifier version 2.0 Komitart projectDelirium preamplifier version 2.0 Komitart project


Приветствую, друзья. Сразу напишу что этим проектом поделился пользователь с ником Alixxx на форуме guitar-gear, как пишет автор схема сделана по мотивам преампа VHT Deliverance, но вместо чистого канала прототипа прикручен чистый канал от Солдано Х88R. В общем, я не стану пересказывать имеющуюся на форуме информацию, в архиве будет находиться текстовый файл со ссылкой на эту ветку, и вы сможете прочитать подробности из первоисточника. Сам проект мне в принципе импонирует, но отрисовка печатных плат оставляет желать лучшего, поэтому я решил эти платы привести в более-менее нормальный приглядный вид, то что получилось покажу ниже, а пока смотрим принципиальные схемы:

Delirium preamp 2.0 main section schematicDelirium preamp 2.0 main section schematic

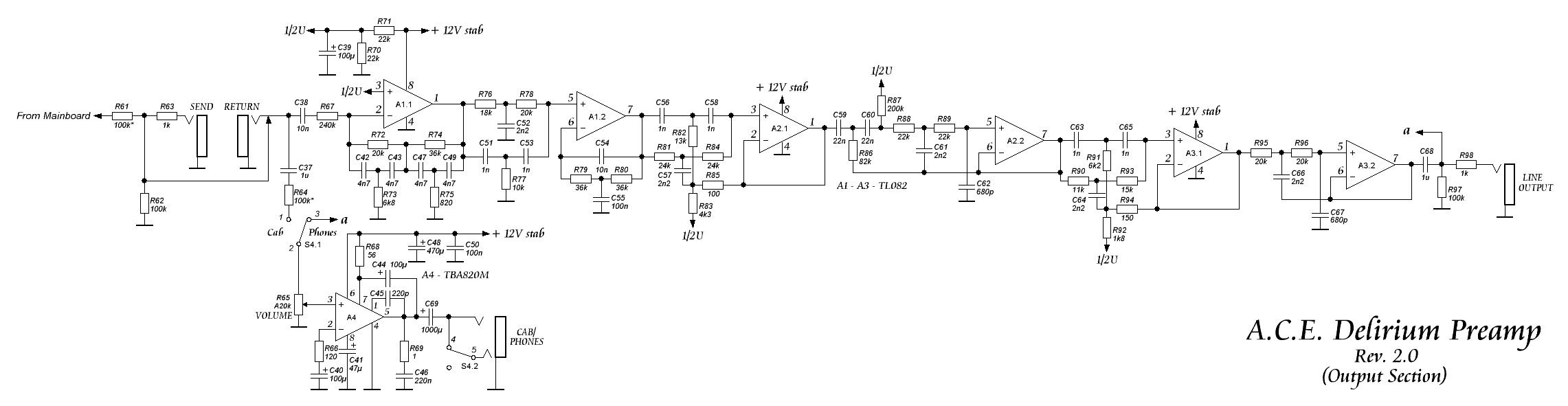

Delirium preamp 2.0 output section schematicDelirium preamp 2.0 output section schematic


Первая схема это собственно и есть сам предусилитель, на второй показана реализация петли эффектов, схема кабсима и усилителя для наушников на микросхеме TBA820M.

Все платы выполнены на одностороннем фольгированном стеклотекстолите. Всего плат в проекте четыре:

- Mine board - основная плата предусилителя с регуляторами.
- TUBES board - плата для ламп (их 2 вида, для ламп 6Н2П и для ламп ECC83)
- OUTPUT board - выходная плата с разъемами петли, линейного выхода, выхода на наушники, и так далее...
- INPUT board - это самая маленькая плата со входным разъемом.

Как вы поняли, плата с ламповыми панельками изготавливается одна в зависимости от того, на каких лампах будет собираться предусилитель, 6Н2П-ЕВ или ECC83 (12АХ7).

При включении тумблера Bright в звук добавляется высоких частот, он становится как бы ярче и звонче.

Далее я вам покажу как стали выглядеть платы в формате LAY6 после переделки. И так, по порядку...

Основная плата предусилителя:


Mainboard Delirium II preamplifier Komitart LAY6 fotoMainboard Delirium II preamplifier Komitart LAY6 foto


Платы для ламп в формате LAY6:

ECC83 tubes board Komitart LAY6 fotoECC83 tubes board Komitart LAY6 foto

6N2P tubes board Komitart LAY6 foto6N2P tubes board Komitart LAY6 foto


Конденсаторов, расположенных на плате ламп - на схеме нет. Это керамические конденсаторы 1 пФ 1 кВ, предназначенные для подавления неприятного "зуда" 6Н2П-ЕВ и при использовании 12АХ7 (ЕСС83) их ставить не нужно.

Выходная плата LAY6 формата, вид такой:


OUTPUT Section Komitart LAY6 FotoOUTPUT Section Komitart LAY6 Foto


И плата входного разъема:

Input board Komitart LAY6 fotoInput board Komitart LAY6 foto


Платы Mine board и OUTPUT board соединяются пятижильным гибким шлейфом. Плата с ламповыми панельками жестко припаивается к Mine board через угловые соединители с расстоянием между выводами 2,54 mm, внешний вид соединителей показан ниже:

connectorsconnectors


Список элементов секции предусилителя по схеме версии 2.0 :

- 6Н2П-ЕВ или ECC83 ((12АХ7)) - 4 шт.
- Диодный мост типа W10 - 1 шт.
- Стабилизатор LM7812 - 1 шт.
- Диоды UF4007 - 4 шт.
- Светодиоды CLEAN / OVERDRIVE - 2 шт.

- R1 - 33k / 0,5W - 1 шт.
- R2, R9, R19, R39, R47 - 1M / 0,5W - 5 шт.
- R3, R11, R20, R30, R37 - 100k / 1W - 5 шт.
- R4, R12, R21, R31 - 2k2 / 0,5W - 4 шт.
- R5, R18, R45 - 330k / 0,5W - 3 шт.
- R6, R14, R25, R26, R34, R36 - 470k / 0,5W - 6 шт.
- R7 - 39k / 0,5W - 1 шт.
- R15 - 2M2 / 0,5W - 1 шт.
- R17 - 10M / 0,5W - 1 шт.
- R22 - 150k / 1W - 1 шт.
- R23 - 1k5 / 0,5W - 1 шт.
- R24, R41, R50 - 47k / 0,5W - 3 шт.
- R16, R40 - 100k / 0,5W - 2 шт.
- R32 - 6k8 / 0,5W - 1 шт.
- R35 - 4M7 / 0,5W - 1 шт.
- R38 - 1k / 0,5W - 1 шт.
- R48 - 47k / 1W - 1 шт.
- R49 - 680R / 0,5W - 1 шт.
- R51, R52 - 100R / 1W - 2 шт.
- R53 - 680k / 1W - 1 шт.
- R54 - 220k / 1W - 1 шт.
- R55, R56, R57 - 4k7 / 1W - 3 шт.
- R58 - 10k / 1W - 1 шт.

- Clean GAIN, Clean VOLUME, Overdrive VOLUME - переменный резистор A500k (логарифм) - 3 шт.
- Overdrive GAIN, Overdrive BOOST, Clean BASS, Overdrive BASS - переменный резистор A1M (логарифм) - 4 шт.
- Clean Treble, Overdrive Treble - переменный резистор B200k (линейный) - 2 шт.
- Clean Mid, Overdrive Mid - переменный резистор B20k (линейный) - 2 шт.

- C1, C11 - 220n / 63V плёнка - 2 шт.
- C2, C7, C12, C16, C24 - 470pF / 1kV керамика - 5 шт.
- C3, C28 - 470n / 63V плёнка - 2 шт.
- C4, C9, C13, C17, C18, C19, C25, C26 - 22nF / 400V плёнка - 8 шт.
- C5, C10 - 150pF / 1kV керамика - 2 шт.
- C6 - 680pF / 100V плёнка - 1 шт.
- C8 - 1nF / 400V плёнка - 1 шт.
- C14, C20 - 1uF / 63V NP плёнка - 2 шт.
- C15 - 220pF / 1kV керамика - 1 шт.
- C21 - 4n7 / 63V плёнка - 1 шт.
- C22 - 10uF / 50V электролит - 1 шт.
- C23 - 100nF / 250V плёнка - 1 шт.
- C27 - 47nF / 63V плёнка - 1 шт.
- C29 - 100uF / 450V электролит - 1 шт.
- C30 - 2200uF / 25V электролит - 1 шт.
- C31 - 10uF / 160V электролит - 1 шт.
- C32 - 100nF / 50V (можно ставить керамику) - 1 шт.
- C33, C34, C35, C36 - 22uF / 400V электролит - 4 шт.

- K1 - можно применить любое компактное реле на 12 Вольт, макрос можно заменить на свой - 1 шт.
- K2 - реле типа FINDER 30.22.9 или HK19F с катушкой на 12V - 1 шт.
- Channel SW - любой переключатель типа тумблер - 1 шт.
- Трансформатор типа ТТП-20: 15В 100мА, 6,3В 2000мА, 290В 20мА с экраном первичной обмотки - 1 шт.

----- * ----- * ----- * ----- * ----- * ----- * ----- * ----- * ----- * ----- * ----- * ----- * ----- * ----- * ----- * ----- * ----- * ----- * -----


Список элементов для платы OUTPUT Board:

- A1, A2, A3 - TL072 (TL082) - 3 шт.
- A4 - TBA820M - 1 шт.

- R61, R64 - 100k * / 0,25W - 2 шт.
- R62, R97 - 100k / 0,25W - 2 шт.
- R63, R98 - 1k / 0,25W - 2 шт.
- R66 - 120R / 0,25W - 1 шт.
- R67 - 240k / 0,25W - 1 шт.
- R68 - 56R / 0,25W - 1 шт.
- R69 - 1R / 0,25W - 1 шт.
- R70, R71, R88, R89 - 22k / 0,25W - 4 шт.
- R72, R78, R95, R96 - 20k / 0,25W - 4 шт.
- R73 - 6k8 / 0,25W - 1 шт.
- R74, R79, R80 - 36k / 0,25W - 3 шт.
- R75 - 820R / 0,25W - 1 шт.
- R76 - 18k / 0,25W - 1 шт.
- R77 - 10k / 0,25W - 1 шт.
- R81, R84 - 24k / 0,25W - 2 шт.
- R82 - 13k / 0,25W - 1 шт.
- R83 - 4k3 / 0,25W - 1 шт.
- R85 - 100R / 0,25W - 1 шт.
- R86 - 82k / 0,25W - 1 шт.
- R87 - 200k / 0,25W - 1 шт.
- R90 - 11k / 0,25W - 1 шт.
- R91 - 6k2 / 0,25W - 1 шт.
- R92 - 1k8 / 0,25W - 1 шт.
- R93 - 15k / 0,25W - 1 шт.
- R94 - 150R / 0,25W - 1 шт.

- R65 - VOLUME - переменный резистор A20k (логарифм) - 1 шт.

- C37, C68 - 1uF/50V NP - 2 шт.
- C38, C54 - 10n / 50V - 2 шт.
- C39, C40, C44 - 100uF / 16V электролит - 3 шт.
- C41 - 47uF / 16V электролит - 1 шт.
- C42, C43, C47, C49 - 4n7 / 50V - 4 шт.
- C45 - 220p / 50V - 1 шт.
- C46 - 220n / 50V - 1 шт.
- C48 - 470uF / 16V электролит - 1 шт.
- C50, C55 - 100n / 50V - 2 шт.
- C51, C53, C56, C58, C63, C65 - 1nF / 50V - 6 шт.
- C52, C57, C61, C64, C66 - 2n2 / 50V - 5 шт.
- C59, C60 - 22n / 50V - 2 шт.
- C62, C67 - 680p / 50V - 2 шт.
- C69 - 1000uF / 16V электролит - 1 шт.

- Разъемы 6,3 mm - 5 шт.
- Панельки DIP-8 - 4 шт. (на ваше усмотрение)


Элементы для входной платы и платы для ламп:

- ламповые панельки - 4 шт.
- конденсатор 2,2pF / 1kV - 2 шт (при использовании 12AX7 они не используются, только для 6Н2П-ЕВ)
- Разъем 6,3 mm - 1 шт.
- Конденсатор 220n / 50V - 1 шт.
- Резистор 33k / 0,25W - 1 шт.
- Резистор 1M / 0,25W - 1 шт.

Как пишет автор, обновленный проект, так сказать, "бумажный" и в железе он его пока не воплощал. Если кто хочет собрать - собирайте, ошибок в разводках плат вроде нет. Передняя панель остается без изменений.

Ссылку на форум найдете в архиве, там вы сможете прочитать недостающую информацию.

Удачного повторения. Размер архива - 11,2 Mb.
