Big MUFF guitar FUZZ project.

Big MUFF -guitar FUZZ KOMITART projectBig MUFF -guitar FUZZ KOMITART project


Приветствую, друзья. В этой статье я представлю вашему вниманию два варианта печатных плат для построения гитарной педали Big MUFF guitar FUZZ. В первом варианте плата двухсторонняя, во втором - односторонняя. Поискав информацию в сети по Big MUFF я наткнулся на 50 принципиальных схем, да-да, я не оговорился, именно 50 модификаций, в основном отличия заключаются в номиналах резисторов, емкостей, и примененных транзисторов. Основные схемы содержат 4 транзистора, и в некоторых версия добавлен ещё один, но на таких моделях мы останавливаться сегодня не будем, возьмем за основу базовую схемотехнику. Все версии принципиальных схем я положу в отдельную папку, вы её найдете в архиве. Для примера рассмотрим одну из принципиальных схем:

Схема BIG MUFF 1Схема BIG MUFF 1


В первом варианте печатной платы есть элементы, которые не указаны в схеме, это детали фильтра питания и индикации включения эффекта, это:

- R24 — резистор для светодиода, он может быть от 1 кОм до 10 кОм, на плате указан номинал 2k2.
- LED1 — светодиод 3mm или 5 mm.
- D5 — диод Шоттки 1N5817 защита от обратной полярности.
- R25 — 100R фильтрация питания.
- C14 — конденсатор фильтра питания, можно ставить от 47uF до 100uF.

В общем, выбираем одну из принципиальных схем Big MUFF guitar FUZZ на 4-х транзисторах из архива, и согласно указанным в ней номиналов элементов реализуем выбранную модель педали.

Печатная плата первого варианта в формате LAY6 выглядит так:


Big MUFF guitar FUZZ v1 Komitart LAY6 fotoBig MUFF guitar FUZZ v1 Komitart LAY6 foto


Внешние соединения платы с кнопкой 3PDT, разъемами ВХОД/ВЫХОД, и гнездом питания показан на следующем изображении:

Big Muff-WiringBig Muff-Wiring


Пара снимков педали по первому варианту:

Big Muff photo 1Big Muff photo 1

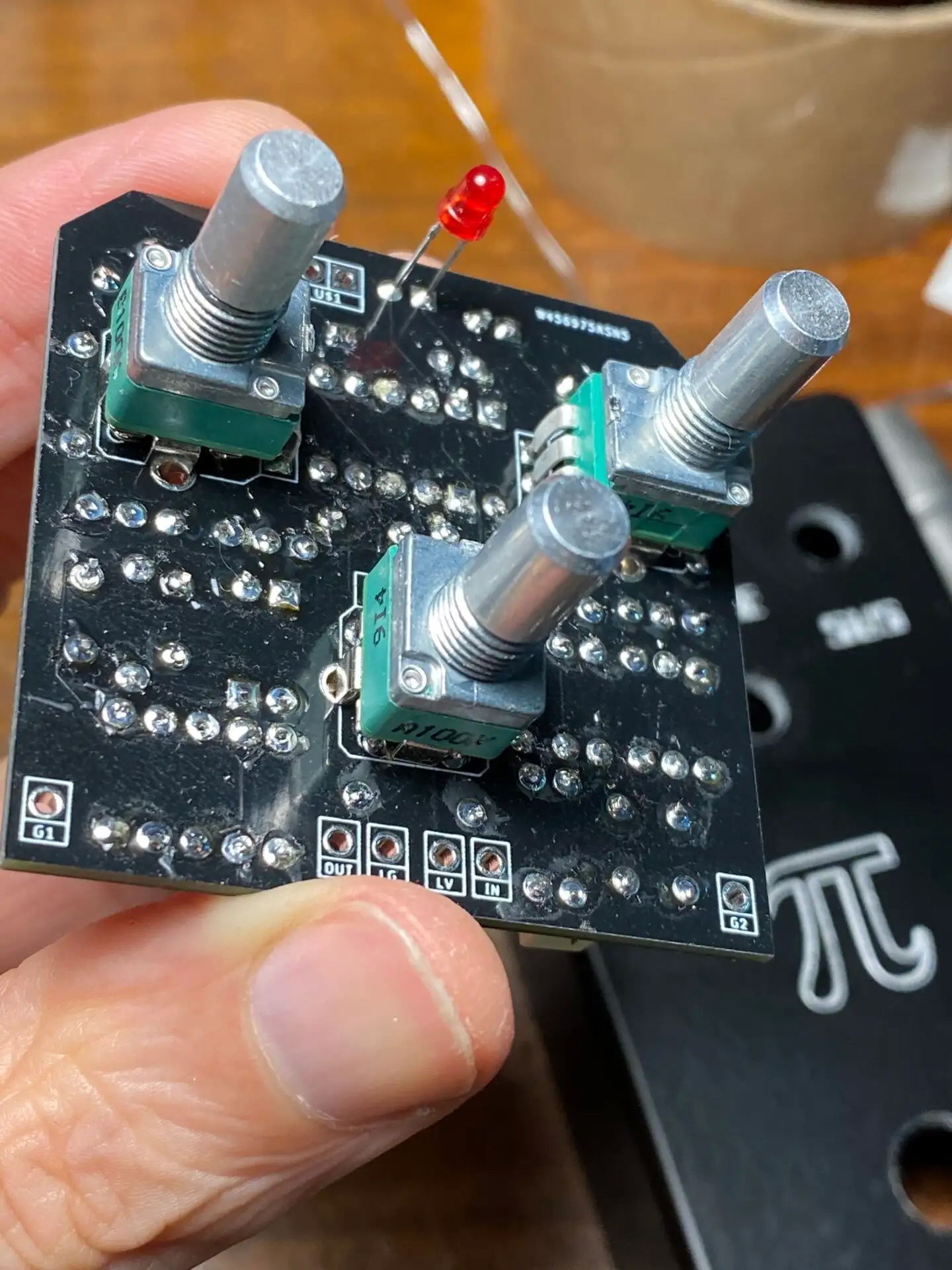

Big Muff photo 2Big Muff photo 2


Как я уже написал выше, второй вариант платы односторонний, размер 55 x 43 mm, LAY6 вид показан ниже:

Big MUFF guitar FUZZ V2 Komitart LAY6 fotoBig MUFF guitar FUZZ V2 Komitart LAY6 foto


Список элементов составлю согласно платы второго варианта по этой схеме:

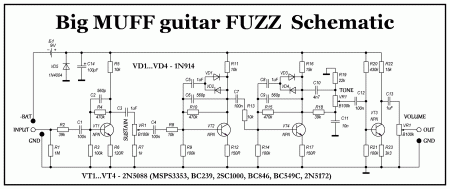

Big MUFF guitar FUZZ schematic 2Big MUFF guitar FUZZ schematic 2


- VT1, VT2, VT3, VT4 - 2N5088 - 4 шт.
- VD1...VD4 - 1N914 - 4 шт.
- VD5 - 1N4004 (1N4007) - 1 шт.
- R1 - 1M / 0,25W - 1 шт.
- R2, R18 - 39k / 0,25W - 2 шт.
- R3, R9, R14, R21 - 100k / 0,25W - 4 шт.
- R4, R10, R15 - 470k / 0,25W - 3 шт.
- R5, R8, R11, R13 - 10k / 0,25W - 4 шт.
- R6 - 120R / 0,25W - 1 шт.
- R7 - 1k / 0,25W - 1 шт.
- R12, R17 - 150R / 0,25W - 2 шт.
- R16, R22 - 15k / 0,25W - 2 шт.
- R19 - 22k / 0,25W - 1 шт.
- R20 - 430k / 0,25W - 1 шт.
- R23 - 3k3 / 0,25W - 1 шт.
- VR1, VR2, VR3 - переменный резистор B100k (линейный) - 3 шт.
- C1, C4, C7, C12 - 100nF / 50V - 4 шт.
- C2, C6, C9 - 560pF / 50V - 3 шт.
- C3, C5, C8, C13 - 1uF NP - 4 шт.
- C10 - 4n7 / 50V - 1 шт.
- C11 - 10n / 50V - 1 шт.
- C14 - 100uF / 16V электролит - 1 шт.

Удачного повторения. Размер архива - 11,8 Mb.
