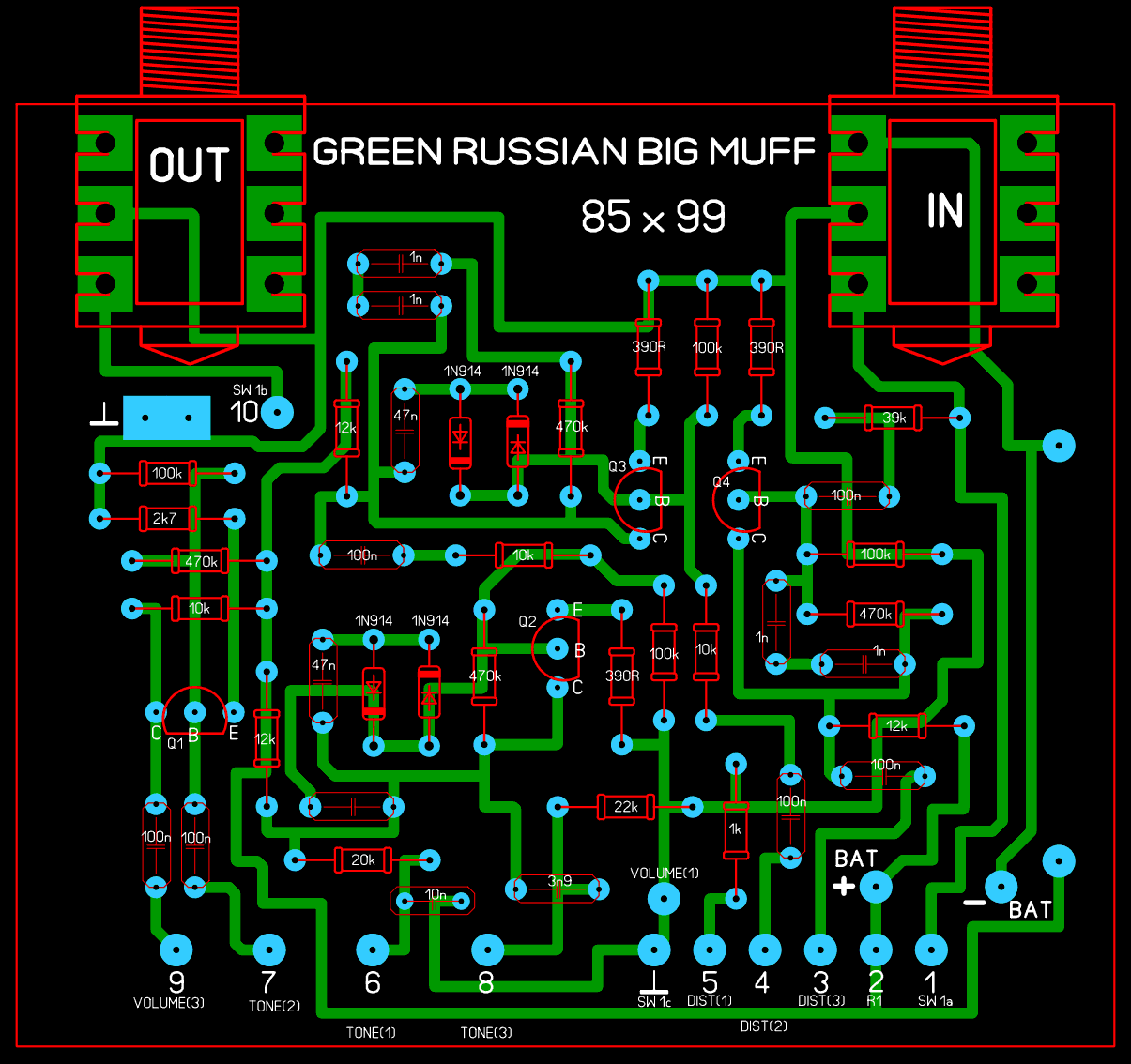

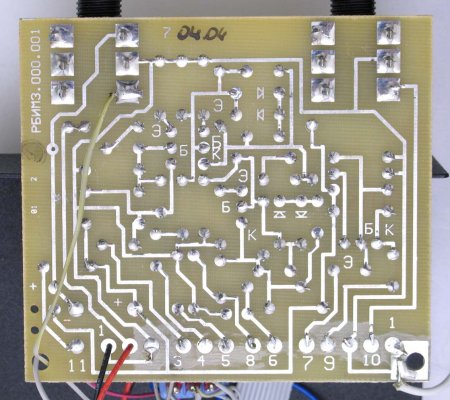

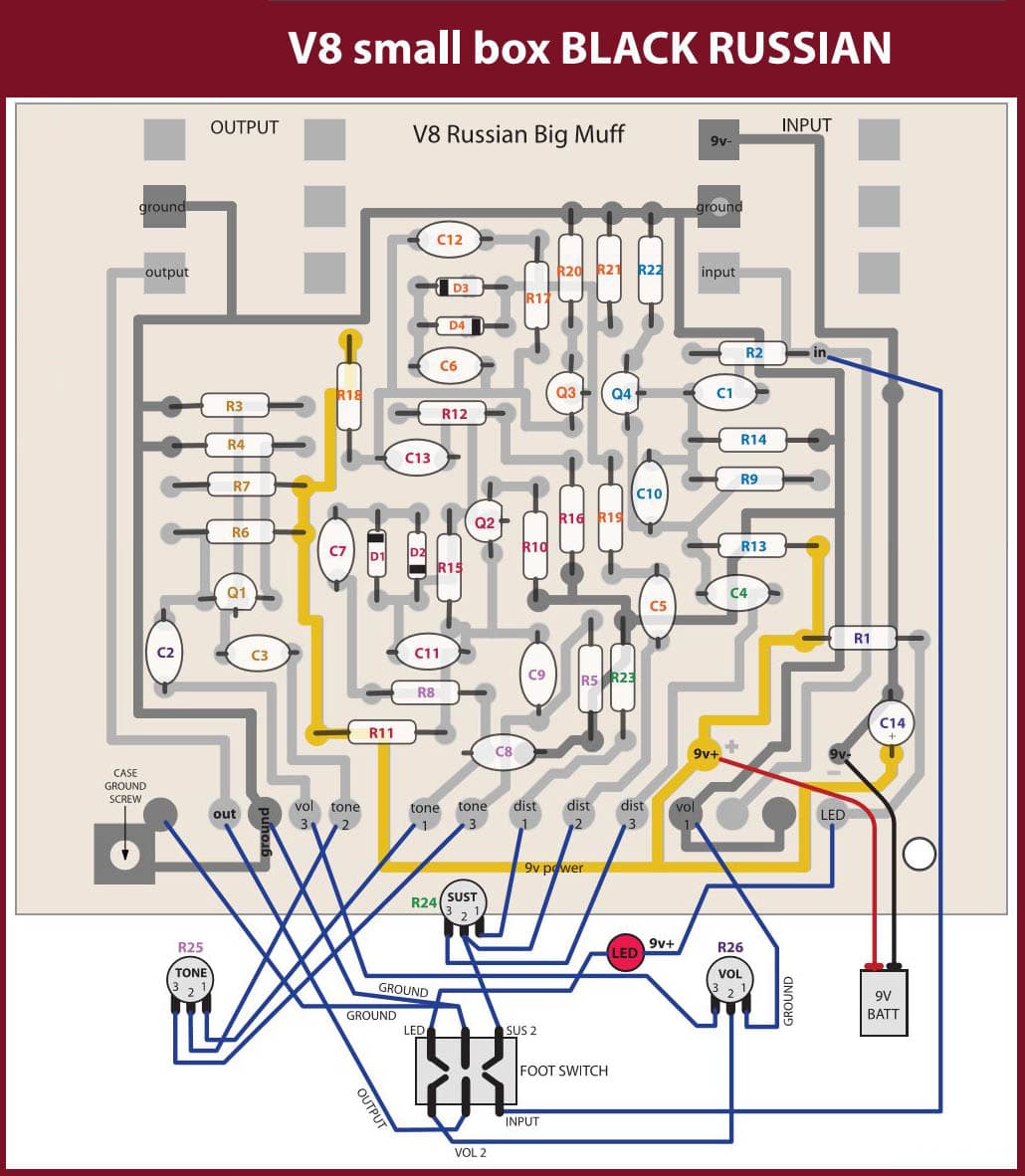

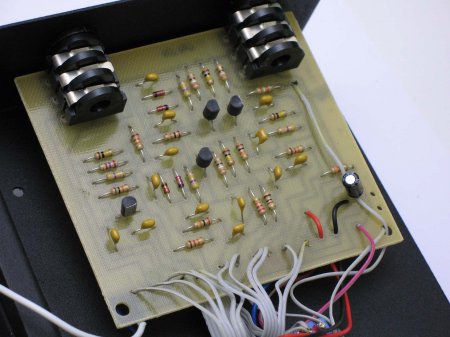

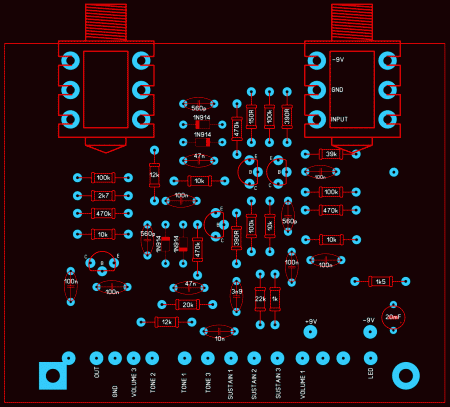

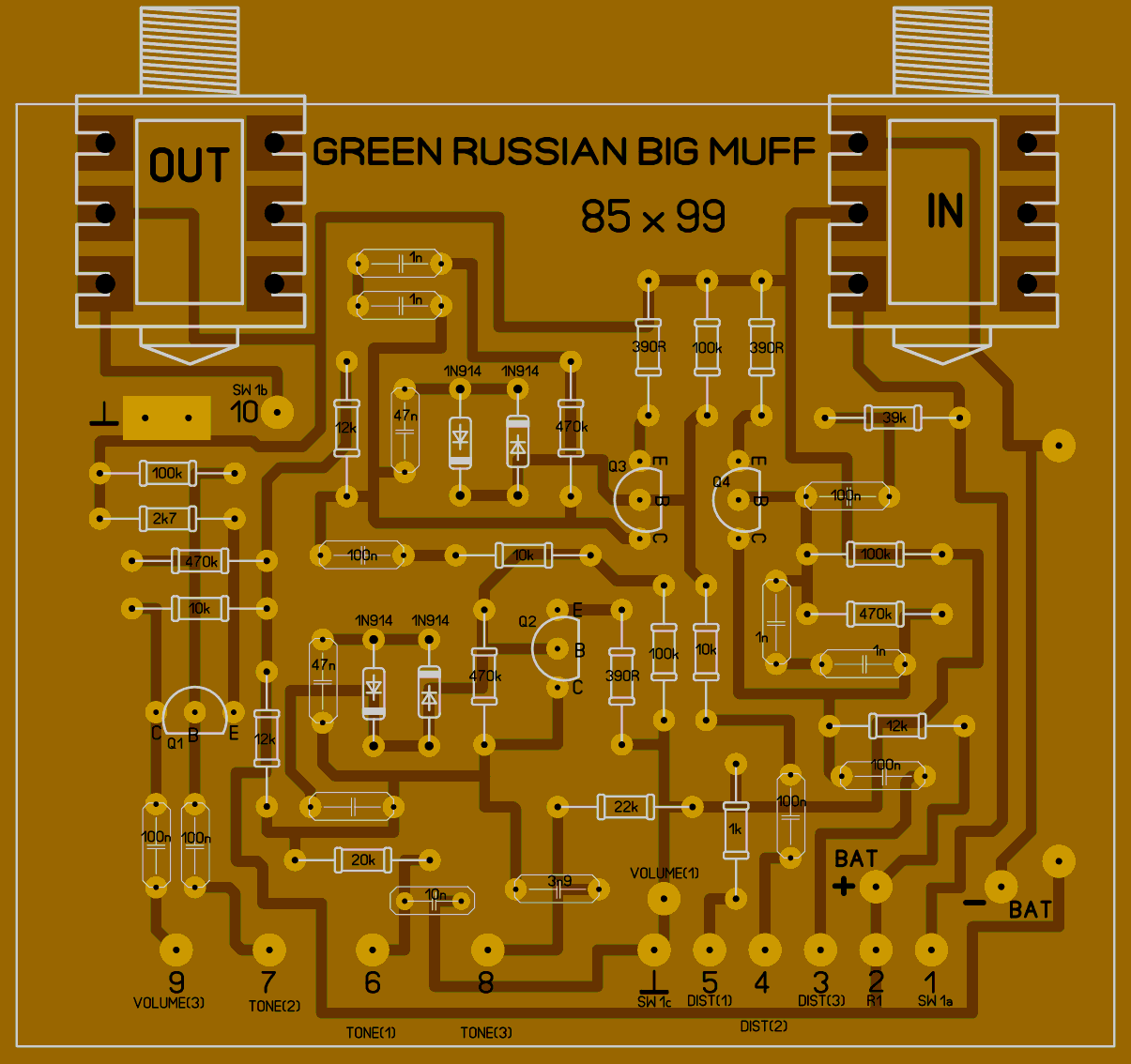

Собираем Russian Big Muff.  Привет, друзья! Вообще у нас уже выходила статья по гитарным примочкам Big Muff, ссылка на эту статью ниже: И, все же мы решили еще раз затронуть эту тему. По истечении нескольких лет производства EHX Big Muff Overdrive, примерно в 1991 году Electro-Harmonix вернулся на рынок из России с версией педали Sovtek Big Muff. В принципе сама схемотехника практически не изменилась, разница была в номиналах некоторых элементов схемы, что придало звучанию совершенно новые тоновые оттенки. Изменения номиналов по отношению к предыдущим версиям вы можете посмотреть в таблицах из прошлой статьи. Ниже приведены несколько принципиальных схем для сравнения. Одна из первых версий Russian Made Big Muff:  Версия 7B и 7C (Total Font Green Russian):  Версия 8 Small Box Black Russian Big Muff:  Различия печатных плат Green Russian и Black Russian Big Muff незначительные, но тем не менее мы приведем оба варианта. Big Muff Black Russion, печатная плата в LAY6 формате выглядит так:  Фото-вид и вид расположения элементов на плате:   Версия Green Russian Big Muff, плата в формате LAY6:  Фото-вид и вид расположения элементов на плате:   Транзисторы в Russian Big Muff могут быть отечественные КТ3102Е, из импортных можно поставить широко распространенные BC547, 2N5088, 2N3904, да в принципе можно экспериментировать с любыми подобными транзисторами структуры NPN. Диоды D2, D3, D4, D5 в схеме применены 1N914, хотя в некоторых моделях стоят 1N4148, так же можно поставить 1N6263 или отечественные КД521. Следует отметить, что эти диоды стоят в ограничителях, и от них зависит степень искажения сигнала. Бросается в глаза наличие двух последовательно соединенных конденсаторов в цепях ограничителей. Вероятно в то время на заводе емкости номиналом 1n девать некуда было, а 500pF не было в наличии, поэтому вместо одного на 500pF лепили два на 1n, другого объяснения не находится, ну а на конечный результат это совершенно никак не влияет. В общем, ваяем плату, берем таблицы номиналов элементов из первой статьи, и собираем нужную версию педали. Возможные подключения кнопки:   Вид на плату Russian Big Muff V8 со стороны проводников:  Вид на плату Russian Big Muff V8 со стороны установки элементов:  Все материалы из данной статьи для повторения схемы Sovtek Big Muff находятся в архиве и доступны для скачивания. Размер файла – 1,44 Mb. 05.04.2025г. Приветствую, друзья. Сегодня мне отписался один из собравших эту педаль, зовут его Алексей, процитирую его сообщение: Здравствуйте Юрий! Я обещал отписаться по результатам сборки примочки и по поводу её звука :) Начал с того, что решил полностью повторить Big Muff Russian Green на советских компонентах. В итоге удалось найти всё кроме оригинальных конденсаторов (спасибо аффинажникам), поэтому конденсаторы поставил пленочные К73-17, тоже советские (так даже лучше, чем стеклокерамика). Транзисторы КТ3102ЕМ, диоды в одну КД521А, во вторую КД510А. Собирал изначально 2 экземпляра для себя и преподавателя музыки (большой поклонник Pink Floyd) и оба получились весьма удачные. Характер звука у педалей совпадал, но одна получилась чуть низастее. В целом звучат очень приятно, но ручка тона при этом должна быть выкручена на максимум - иначе слишком много низов. Читал на американских форумах что это такая особенность и за неё Big Muff Russian Green любят басисты (скоро поеду к друзьям в Орёл на репбазу, там и проверю как звучит с басс-гитарой). Первые платы травил сам, дальше решил заказать у китайцев несколько штук, но мы друг-друга не поняли (моя ошибка была в подготовке файлов), поэтому ко мне приехали отзеркаленные платы, но тоже вполне пригодные. Далее я уже собрал 2 экземпляра на современной компонентной базе. В первом экземпляре транзисторы 2N3904 и диоды 1n914, во втором экземпляре транзисторы 2N2222 и диоды 1n914 во втором каскаде и Д9Д в третьем каскаде. Проверил смещения на базах и напряжения на коллекторах, выполнил небольшую подстройку. Кроме этого во втором экземпляре на входе уменьшил конденсатор с 100нФ до 10нФ, чтобы убрать низы. Обе педали получились ярче по звуку, по сравнению с Big Muff Russian Green, но характер звука всё равно очень близкий. Ну и первая получилась низастее и чуть агрессивнее, а вторая более мягкая по звуку и уже без таких выраженных низов. Пробовал разные комбинации диодов в цепях обратной связи, но вот пока остановился на таких вариантах, но буду продолжать эксперименты. В китайских платах сделал разрыв между входом для удобного подключения по схеме True Bypass, но есть мысли чуть подредактировать плату, чтобы она помещалась в стандартный корпус размером 120x94, при этом сохранился изначальный рисунок. В оригинальном размере плата требует довольно большого корпуса, что не очень удобно. А так педаль очень понравилась по звучанию (не только мне), фото прикладываю. Спасибо Вам за помощь!
