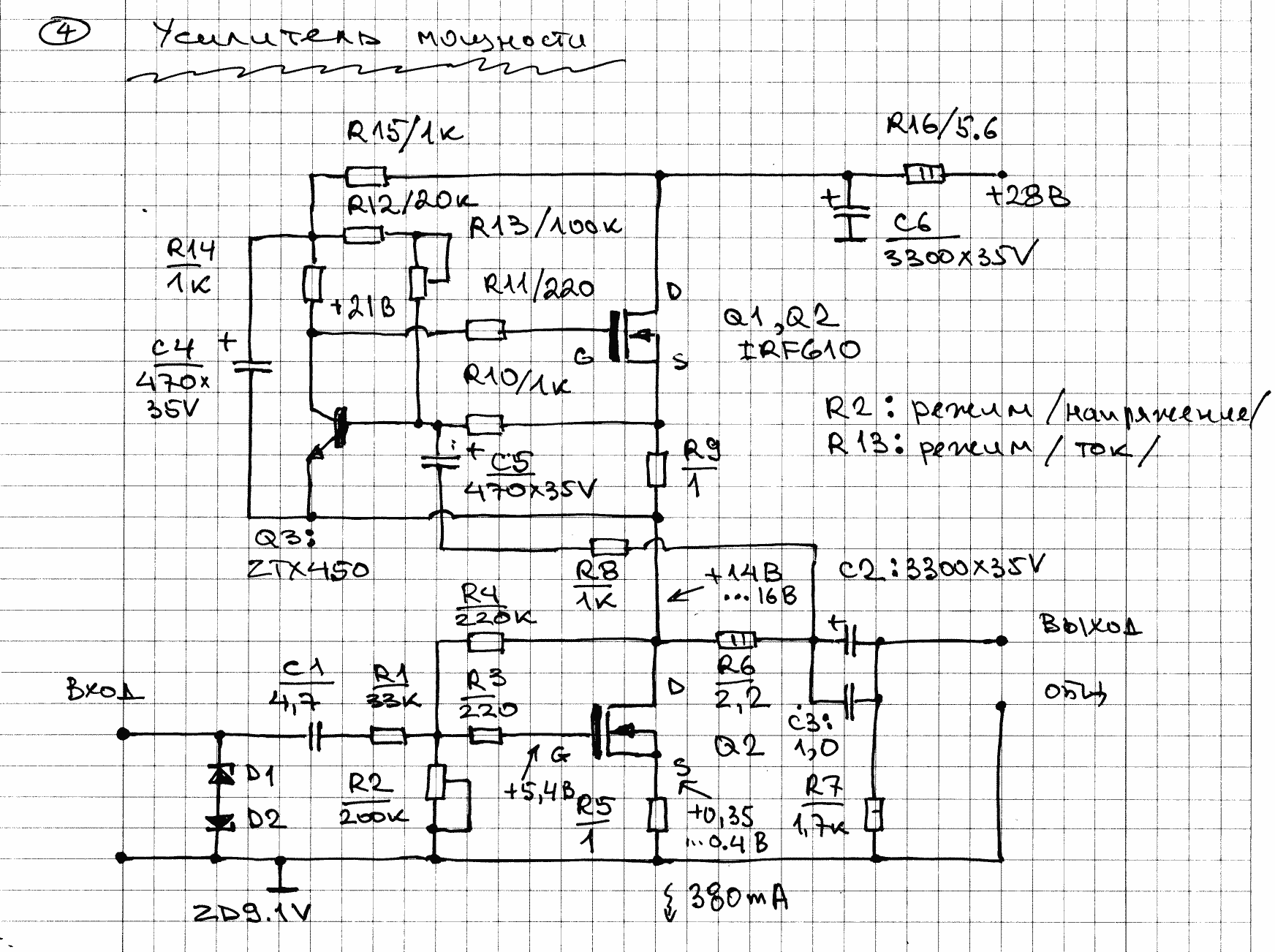

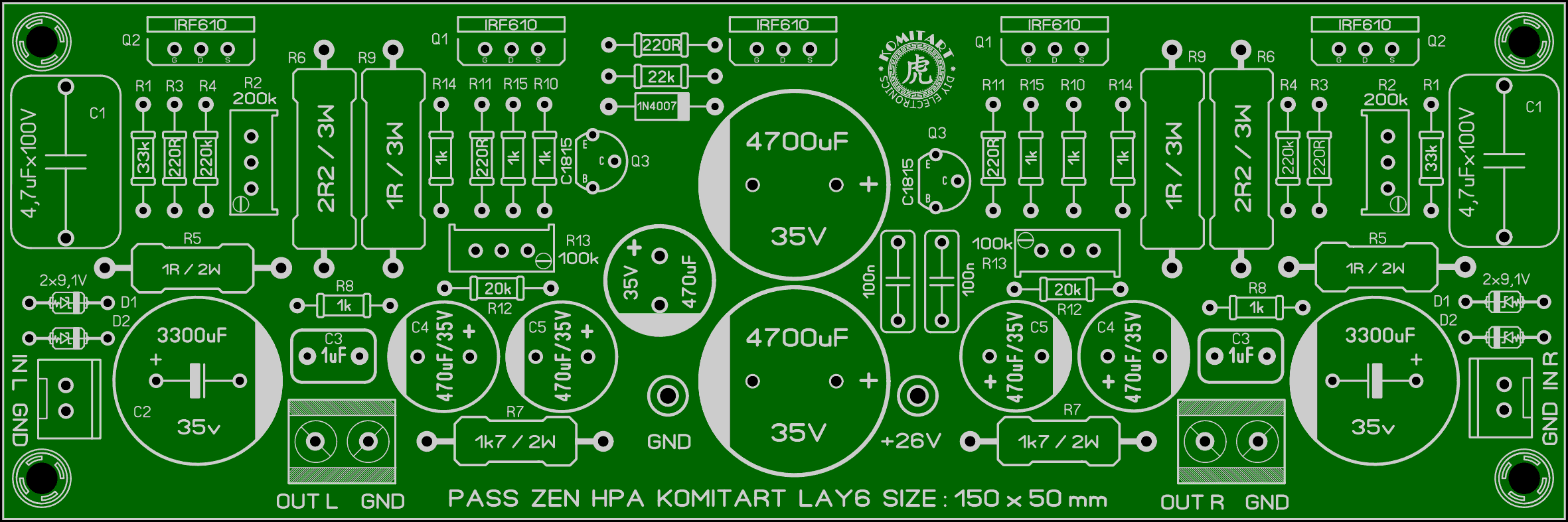

Усилитель ZEN V для наушников.  Приветствую, друзья. Уже давно в закромах лежат две платы разных версий усилителя для наушников ZEN V, рисовались они опираясь на документ в формате PDF датированный октябрём 2012 года, в этой статье рассмотрим один из вариантов, схема одного канала усилителя приведена ниже:  Хочу обратить внимание, вместо C6 и R16 на плате сделана разводка для фильтра питания на полевом транзисторе (схема есть в архиве), такой фильтр обеспечивает лучшую фильтрацию пульсаций и плавное нарастание напряжения питания при включении усилителя, именно такой фильтр применён в версии усилителя SUPERFINAL, печатную плату этой версии я вам представлю в одной из следующих статей. Печатную плату сделал одностороннюю с рядным расположением транзисторов, так удобнее посадить их на один общий радиатор, компоновка элементов на плате такая:  При установке транзисторов на радиатор не забываем об изолирующих слюдяных или керамических прокладках и термопасте, автор не рекомендует применение силиконовых прокладок. В качестве маломощного транзистора рекомендуются ZTX450, 2SC2240 или 2n2222, конденсаторы ELNA или Panasonic, резисторы Vishay или Panasonic, остальные рекомендации, а так же ответы на многие вопросы вы найдёте на сайте автора, ссылку на него я дам в текстовом файле, который будет лежать в архиве. Список элементов ZEN-V HPA для двух каналов: - Q1, Q2 - IRF610 - 4 шт. - Q3 - ZTX450, 2SC2240 или 2n2222 - 1 шт. (сверяйте расположение выводов при заменах) - D1, D2 - стабилитрон 9,1V - 4 шт. - R1 - 33k/0,25W - 2 шт. - R2 - TrimPot 3296 - 200k - 2 шт. - R3, R11 - 220R/0,25W - 4 шт. - R4 - 220k/0,25W - 2 шт. - R5 - 1R/2W - 2 шт. - R6 - 2R2/3W - 2 шт. - R7 - 1k7/2W - 2 шт. - R8, R10, R14, R15 - 1k/0,25W - 8 шт. - R9 - 1R/3W - 2 шт. - R12 - 20k/0,25W - 2 шт. - R13 - TrimPot 3296 - 100k - 2 шт. - C1 - 4,7uF/50V - 2 шт. - C2 - 3300uF/35V электролит - 2 шт. - C3 - 1uF/50V пленка - 2 шт. - C4, C5 - 470uF/35V электролит - 4 шт. Список элементов для фильтра питания: - IRF610 - 1 шт. - Резистор 220R/0,25W - 1 шт. - Резистор 22k/0,25W - 1 шт. - Диод 1N4007 - 1 шт. - Конденсатор 4700uF/35V электролит - 2 шт. - Конденсатор 470uF/35V электролит - 1 шт. Кому интересно - ожидайте выхода статьи под названием "Pass ZEN HPA final version Nov 2012". Удачной сборки. Размер архива - 10,5 Mb.
