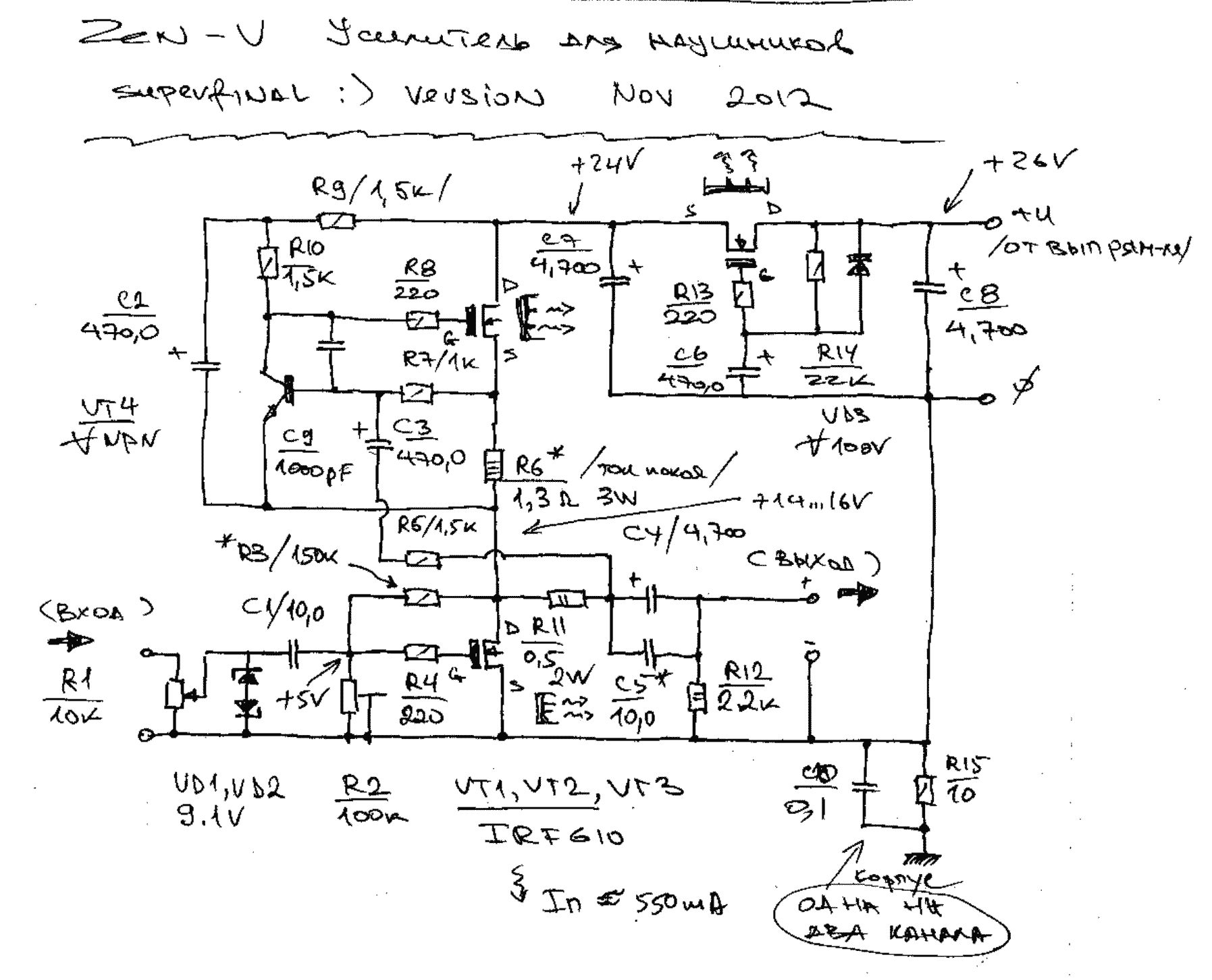

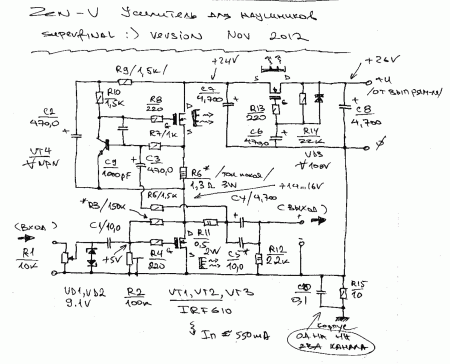

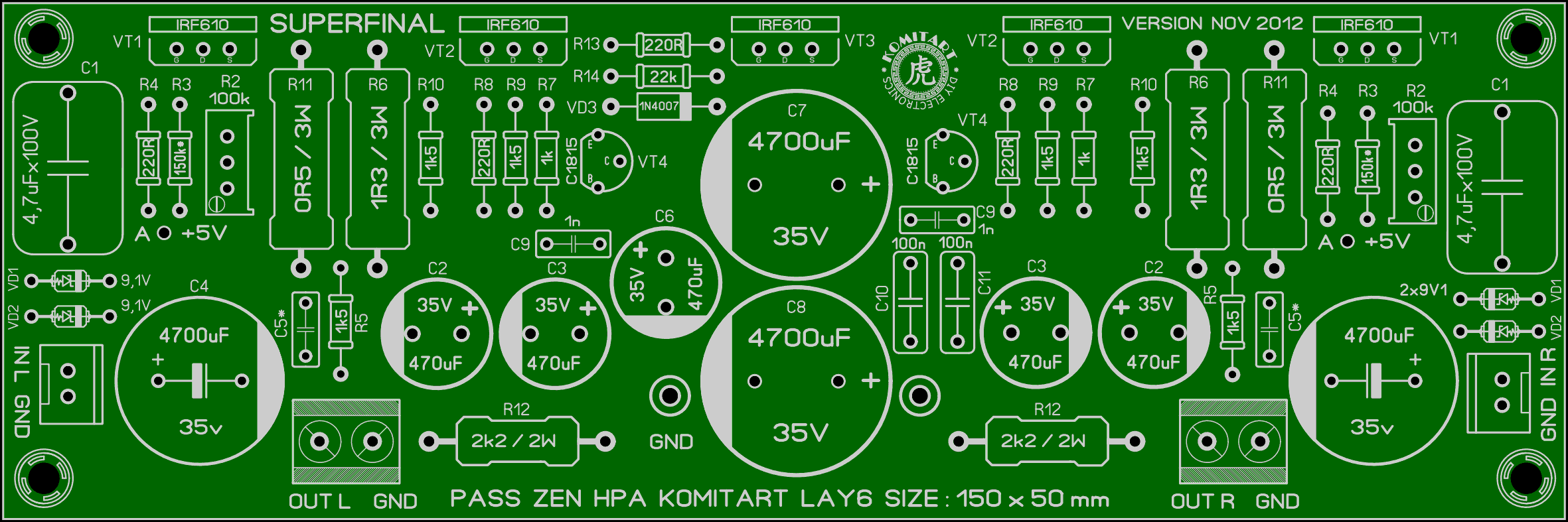

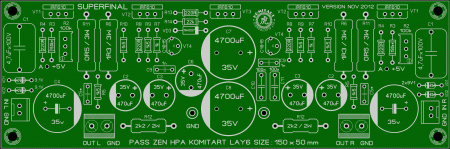

Pass ZEN HPA final version Nov 2012.  Приветствую, друзья. Как и обещал, сегодня выпускаю статью по версии однокаскадного усилителя для наушников "Pass ZEN HPA final version Nov 2012". Немного процитирую ту информацию которая изложена в оригинальном документе PDF от автора: Ток покоя выбирается при сборке усилителя и не подстраивается, на практике в этом нет необходимости. Его настройку производят выбором номинала R6, ток покоя считается как 0.7/R6, где 0.7V – это напряжение “открывания” VT4. R6 можно выбрать в пределах 1.3…1.5 Ом , ток покоя при этом будет 460…540 mA. R6 удобно составить из двух параллельно соединенных резисторов номиналом 2.7…3 Ом мощностью 2 Вт. Резистором R2 подстраивают “симметрию” ограничения сигнала на выходе усилителя. В зависимости от напряжения источника питания возможно дополнительно потребуется подстройка резистора R3. Для этого усилителя я рекомендую строить выпрямитель блока питания по схеме со средней точкой вторичной обмотки ( на двух диодах ), трансформатор должен иметь две идентичное обмотки ( или одну обмотку с отводом от середины ), например 20+20, 22+22, 24+24 Вольт при максимальном токе нагрузке не менее 3…5 А. Остальное переписывать нет необходимости, в текстовом файле в архиве я дам ссылку на оригинальную статью, в которой прочтёте недостающую информацию и ответы на многие вопросы. Ниже показана принципиальная схема финальной версии Pass ZEN HPA:  Печатную плату рисовал в рядном исполнении как и в предыдущем варианте, она односторонняя, размер 150 x 50 mm, компоновка элементов на плате следующая:  Обращаю внимание, я не стал устанавливать переменный резистор регулятора громкости на плату, поэтому в списке элементов он будет отсутствовать. Список элементов Pass ZEN HPA final version Nov 2012 (для двух каналов): - VT1, VT2, VT3 - IRF610 - 5 шт. - VT4 - NPN типа ZTX450, 2SC2240 или 2N2222 - 2 шт. - VD1, VD2 - 1N4739A (9,1V ; 1W ; 5% ; DO-41) - 4 шт. - VD3 - 1N4007 - 1 шт. - R2 - TrimPot 3296 - 100k - 2 шт. - R3 - 150k*/0,25W - 2 шт. - R4, R8, R13 - 220R/0,25W - 5 шт. - R5, R9, R10 - 1k5/0,25W - 6 шт. - R6 - 1R3 / 3W - 2 шт. - R7 - 1k/0,25W - 2 шт. - R11 - 0R5 / 2...3W - 2 шт. - R12 - 2k2/2W - 2 шт. - R14 - 22k/0,25W - 1 шт. - C1 - 4,7...10uF NP - 2 шт. - C2, C3, C6 - 470uF/35V электролит - 5 шт. - C4, C7, C8 - 4700uF/35V электролит - 4 шт. - C5 - 1...10uF/50V NP - 2 шт. (можно не устанавливать) Удачной сборки. Размер архива - 3,4 Mb.
