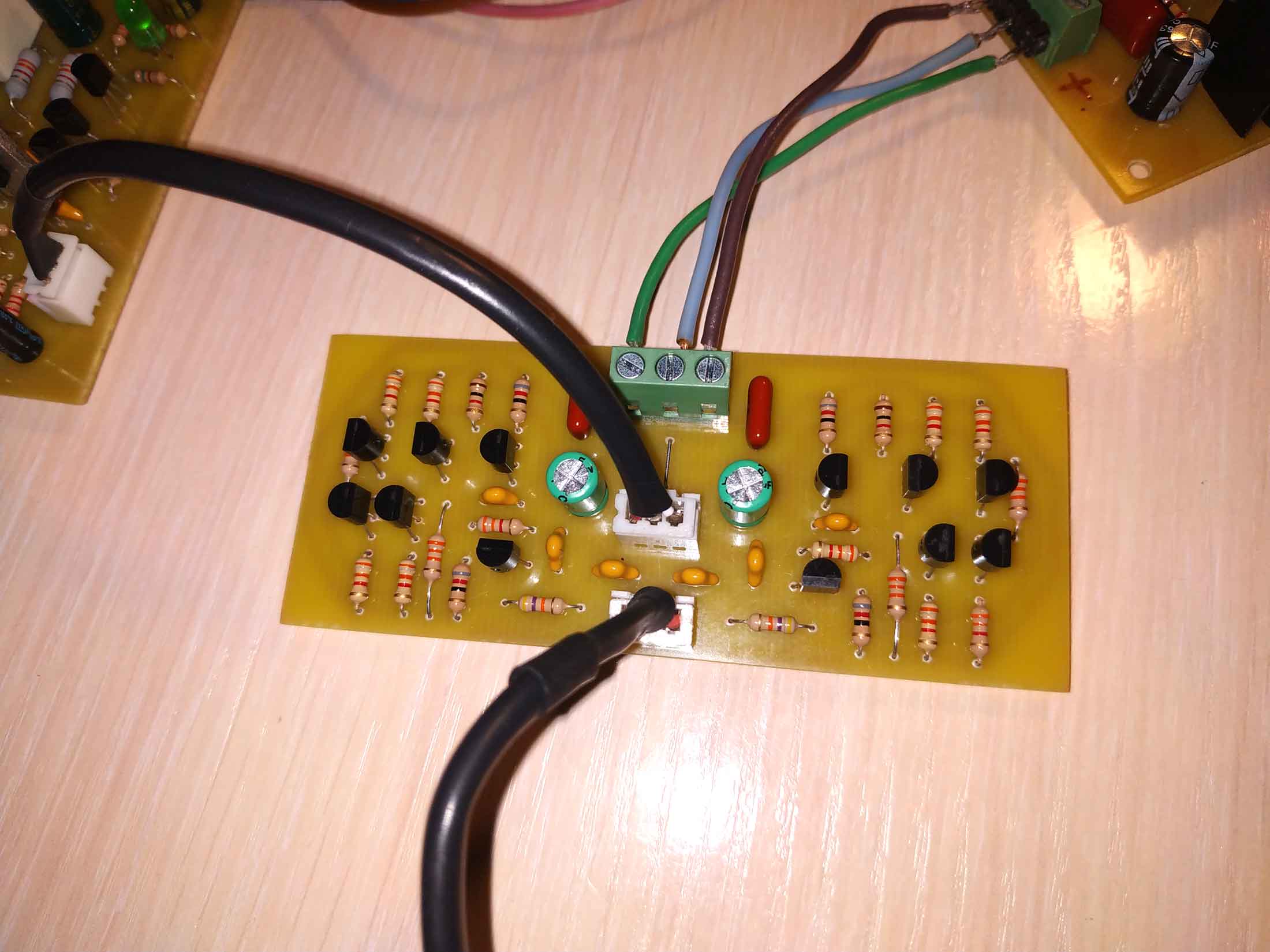

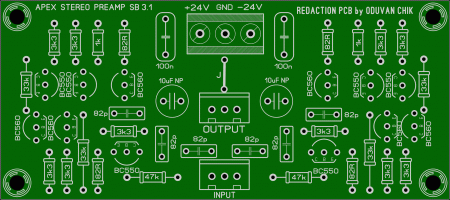

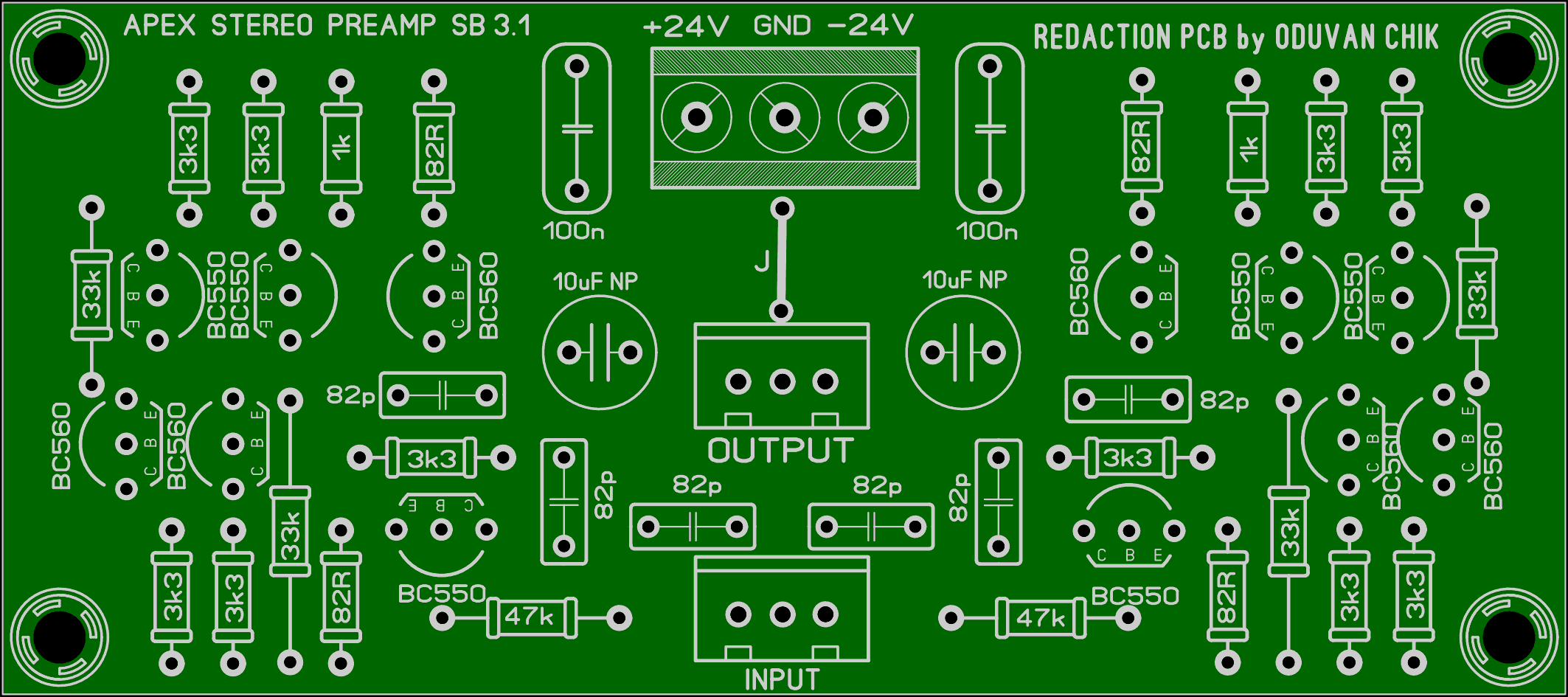

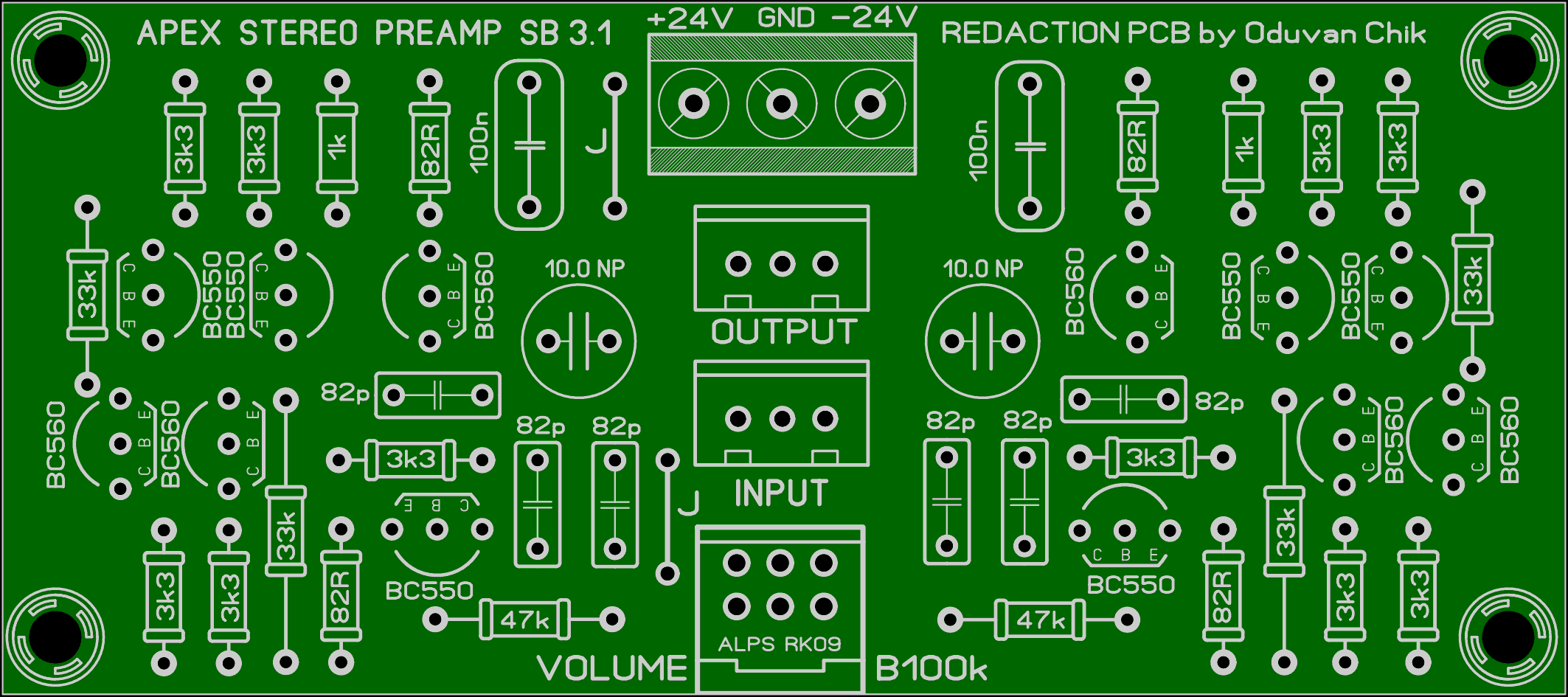

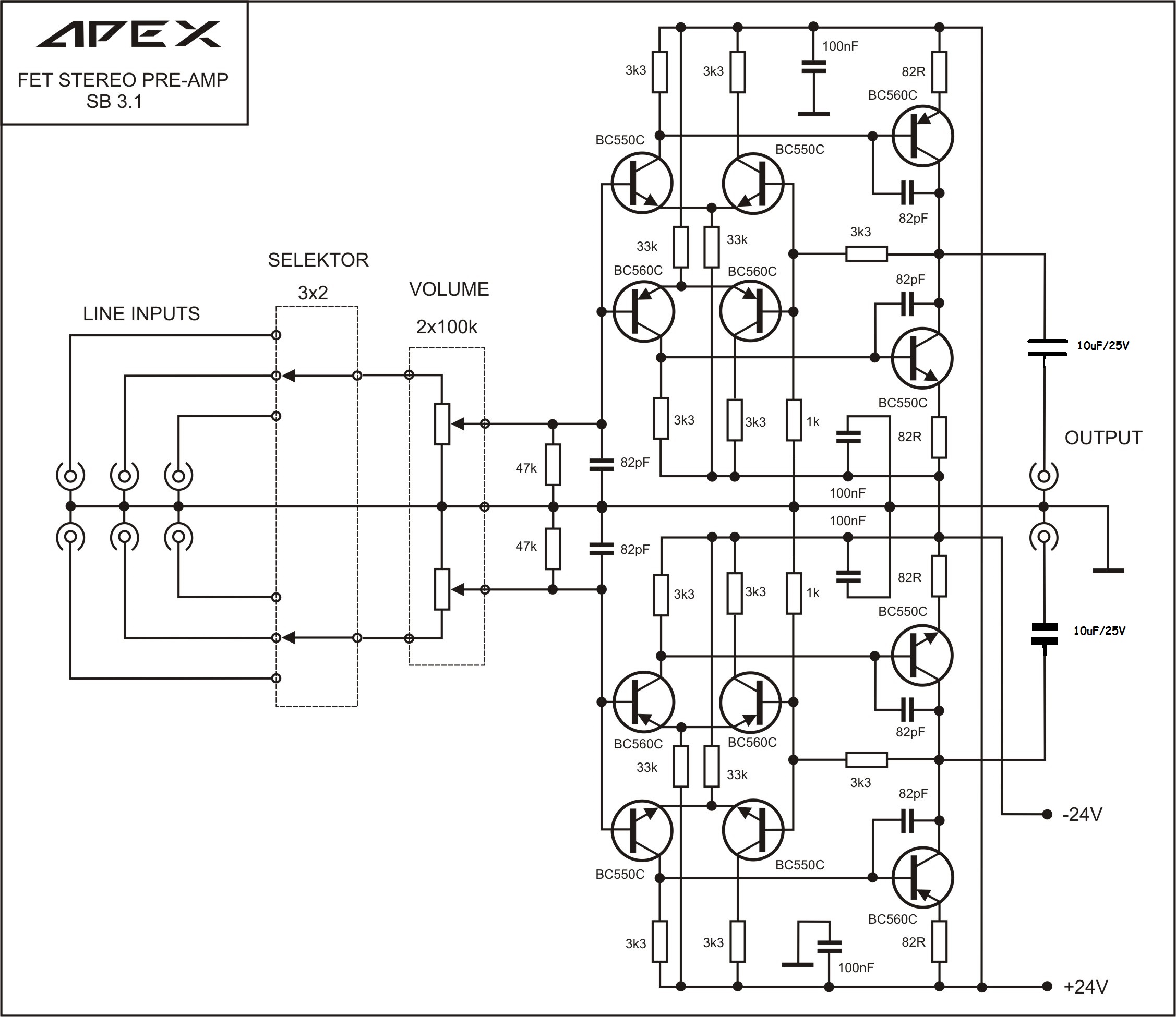

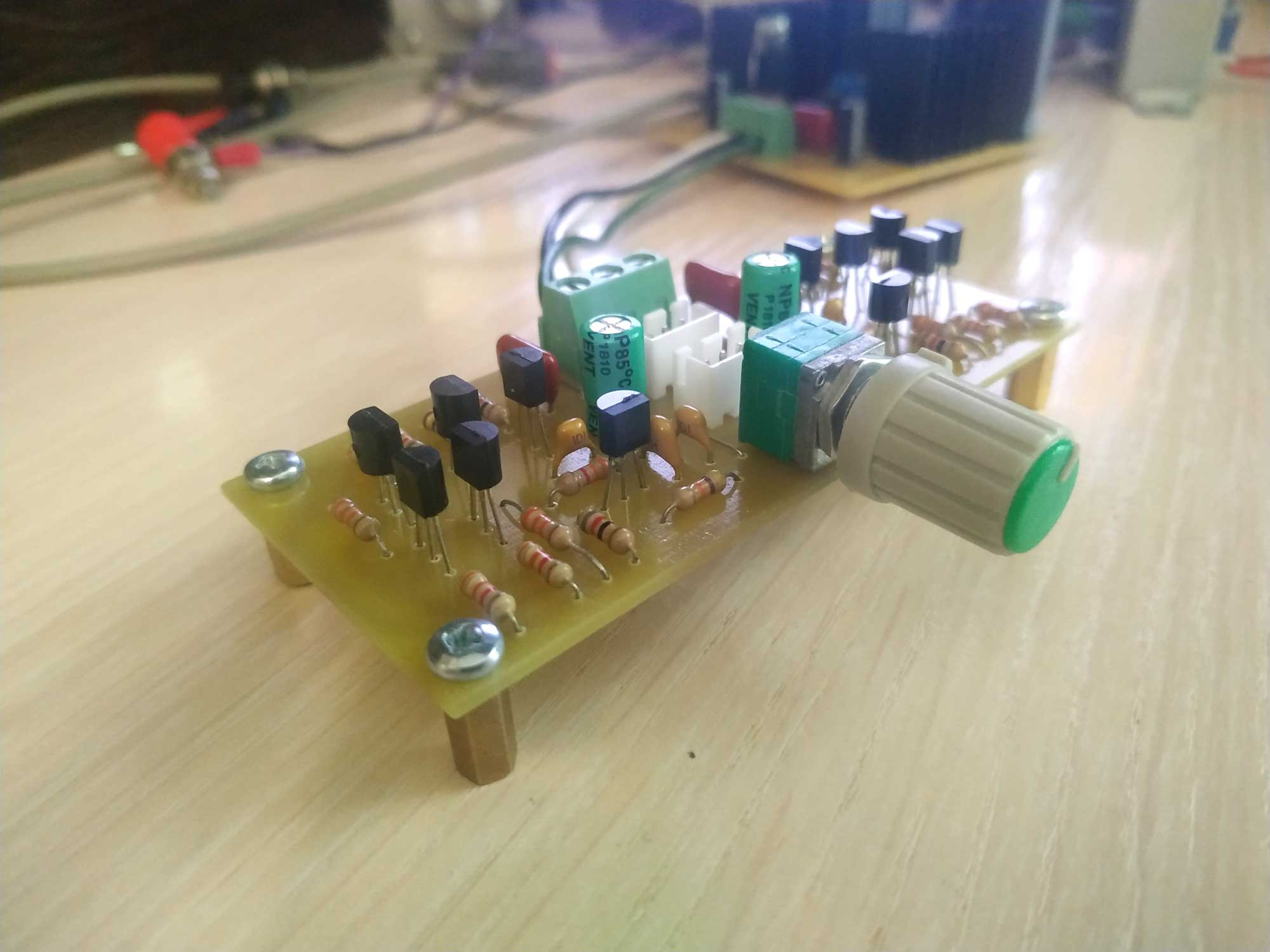

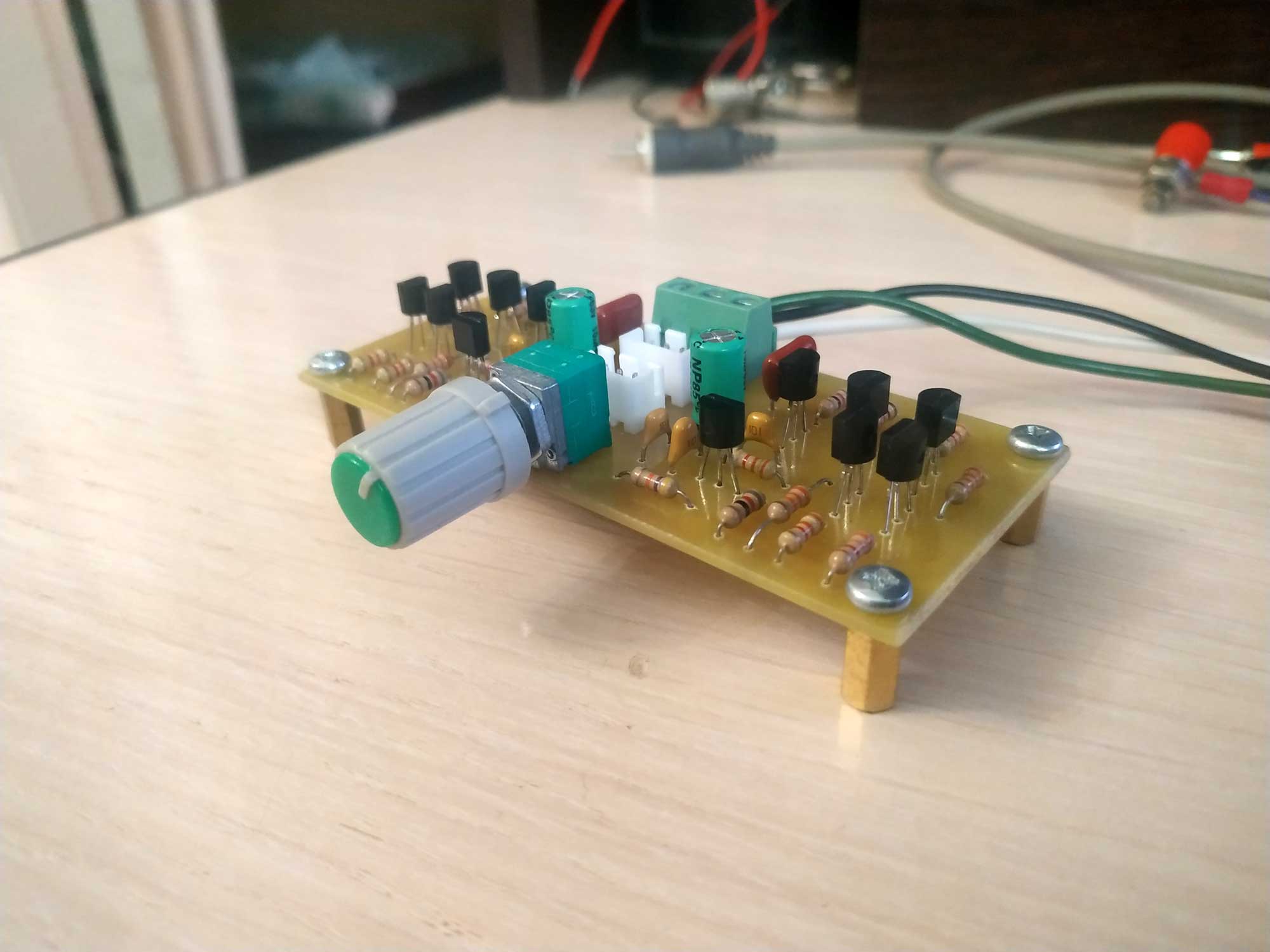

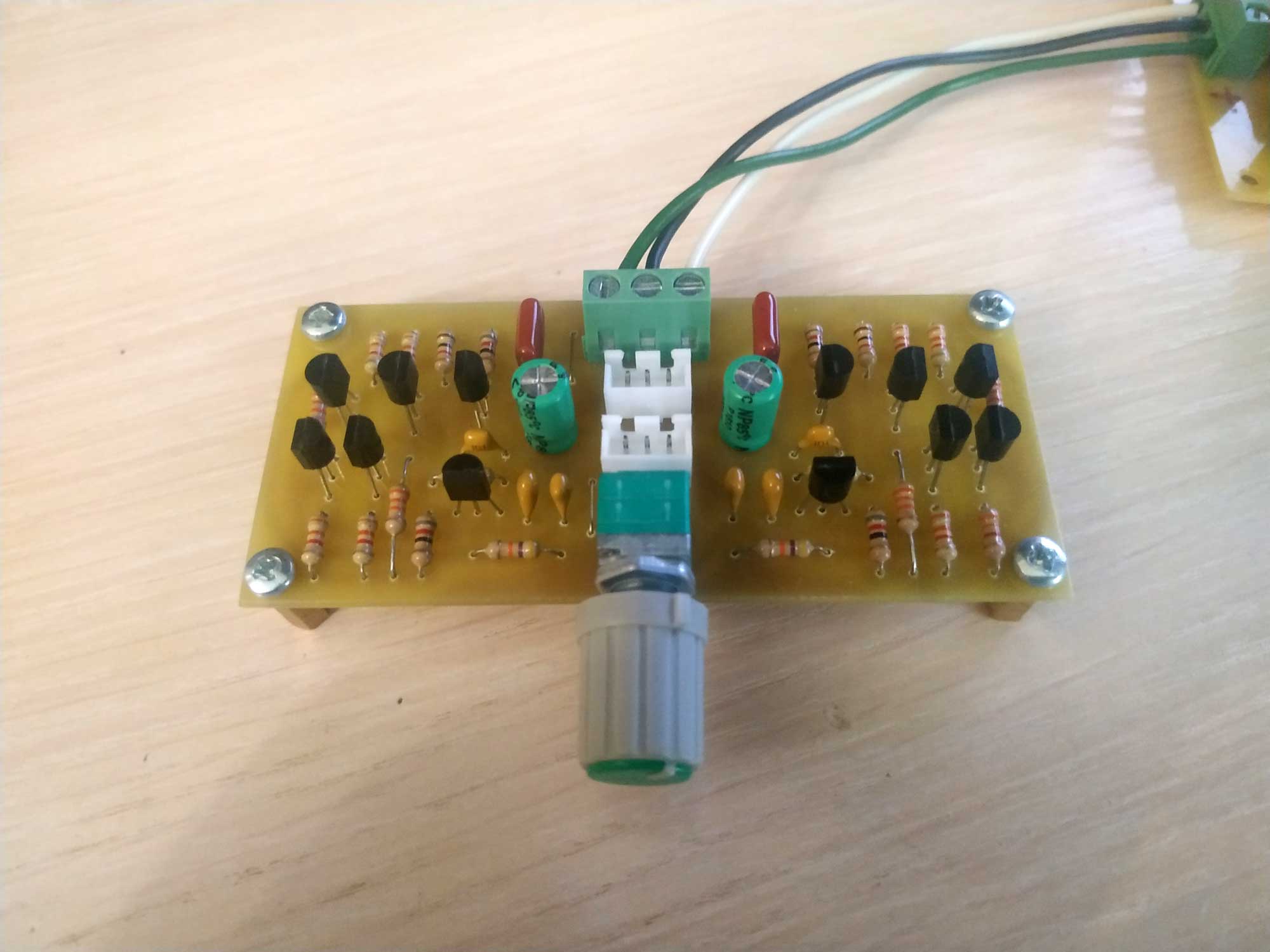

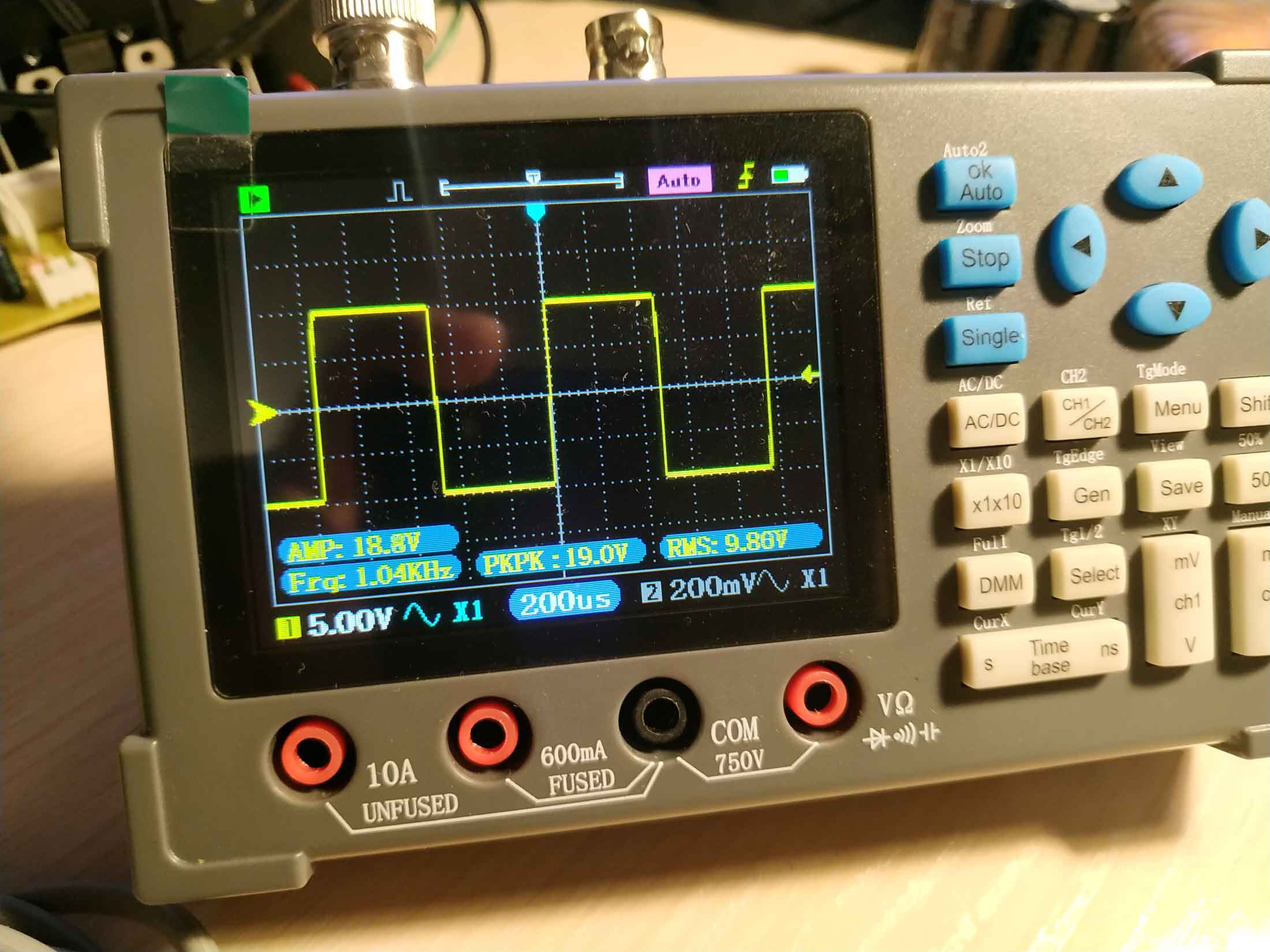

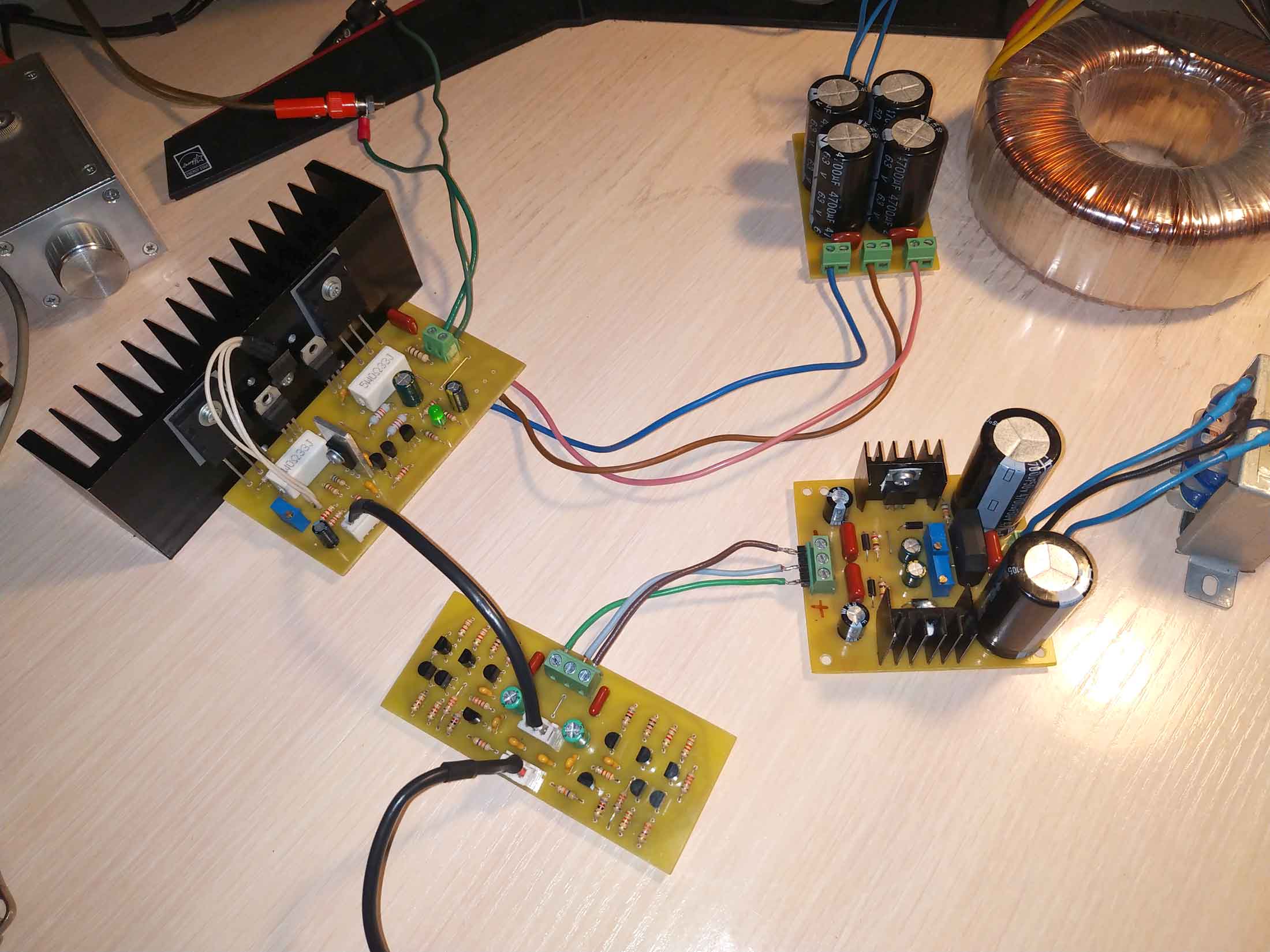

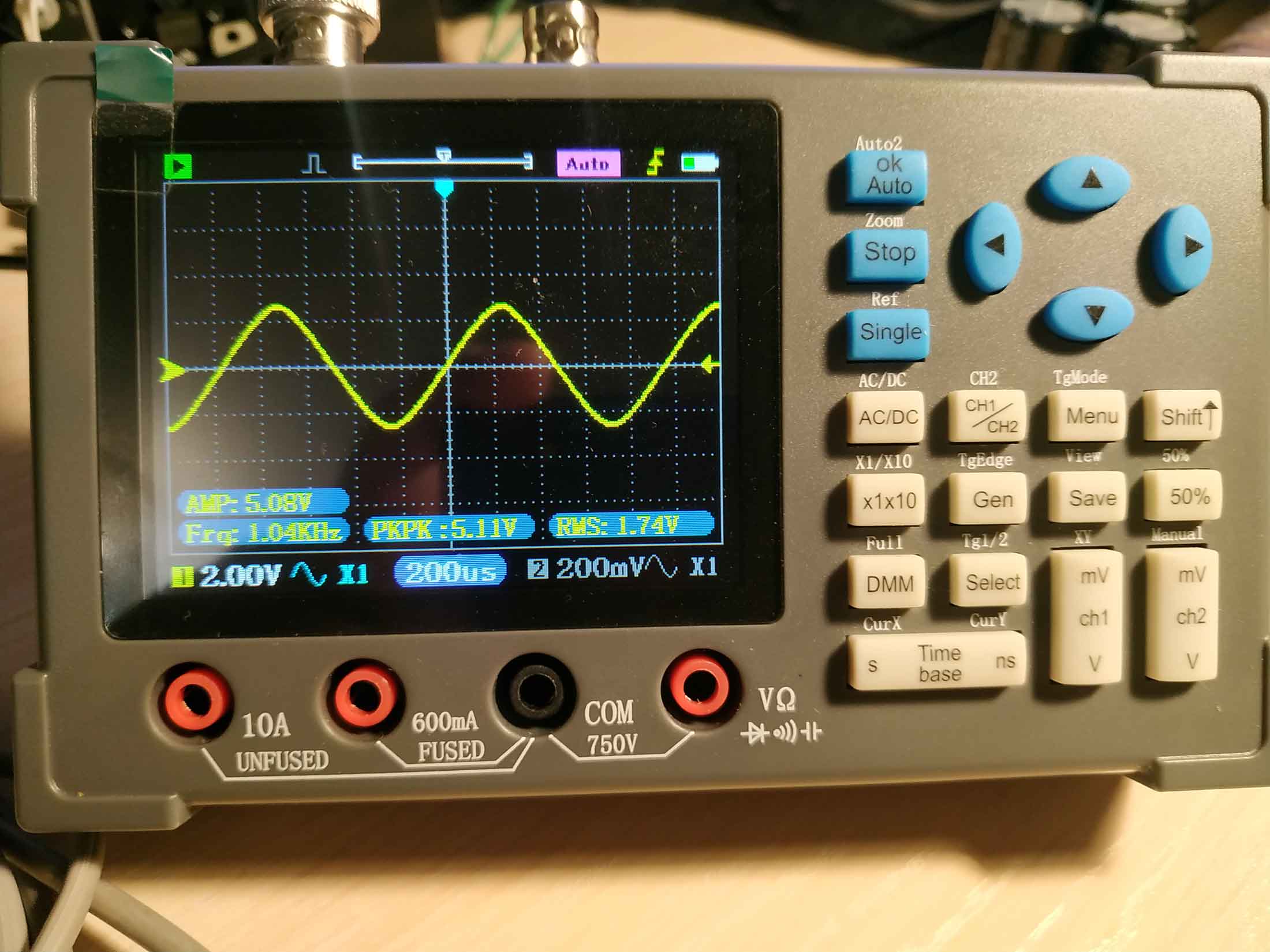

APEX SB3.1 preamplifier version 2.  Приветствую, друзья. Очередная работа от Сергея (Oduvan Chik). Приведу принципиальную схему и процитирую переписку: На днях собирал предусилитель из статьи :  Понадобилось укоротить ПП по ширине и длине, сделал 90х40мм вместо 104х46мм, заменил переменный резистор на меньшего размера (RK09) и неполярные электролиты вернул, которые на выходе, так как они у меня были. И второй вариант тоже 90х40мм, но без переменного резистора, иногда его на проводах надо вынести. Может кому-нибудь пригодятся такие модернизации, если в статью добавить. Я этот пред еще лет 5 назад собирал, когда он на сайте только появился. Тогда по сборке нюансов не было, и сейчас так же. По звуку тогда не помню, но человеку, которому делал, понравилось. Нынче вот собрал с переменным резистором, звучал хорошо, шумов при закороченном входе при максимально выкрученной громкости усилителя мощности (80Вт) не услышал. Прикладывал ухо к колонке, казалось, что-то есть, но это может быть что угодно, или сам УНЧ или наводка совсем небольшая, вплоть до того, что просто казалось. Под статьей в комментарии писали, что есть небольшой шум, но у меня чтобы так явно — нет, всё чисто. Забыл написать, что этот предусилитель не смотря на свою простоту придает приятный теплый окрас музыке. Этим и нравится он мне по сравнению с другими более сложными, но нейтральными. Об этом, кстати, в комментарии под статьей тоже вроде писали. С переменником который собрал у меня уже нет его, отдал, но хочу еще один собрать, второй вариант без переменника.   Сразу как собрал постоянка на выходе была, думал транзисторы плохие попались, но нет, с транзисторами всё нормально, оказался плохим неполярный конденсатор на выходе, заменил и постоянка пропала. Пробовал ставить полярный — опять непорядок, несколько штук пробовал, только с неполярными хорошо, первые несколько секунд около 25 мВ, потом до нуля практически. Я похожих схем за последние пару месяце несколько штук видел на зарубежных сайтах, там часто ставят на выход неполярные. Может быть потому и шумы у того, кто в комментарии там писал в предыдущей статье. Точно не знаю, что там он насобирал, потому что когда я подключил предусилитель к мощнику, то абсолютно никаких шумов не услышал, сколько ни прислушивался. Тишина полная. Звук отличный, и повторюсь, мягкий и теплый, низа приятные. С генератора сигналил, осциллограф показал хороший ровный синус, меандр тоже без тараканов.   И это при том, что у меня провода по метру от преампа до настольного регулятора громкости, а от него ешё до мощника. А если пред с регулятором громкости сделать, то вообще космос будет. Ну вот такая переписка у нас получилась. Плата так же как и предыдущий вариант односторонняя, компоновка элементов на плате стала такая:  И версия платы без переменного резистора громкости:  Список элементов схемы предварительного усилителя APEX SB3.1: Транзисторы: - BC550 - 6 шт. - BC560 - 6 шт. Резисторы 0,25W: - 33k - 4 шт. - 47k - 2 шт. - 3k3 - 10 шт. - 1k - 2 шт. - 82R - 4 шт. - Сдвоенный переменный резистор 2х100k - 1 шт. Конденсаторы: - 82p - 6 шт. - 100n - 2 шт. Остальное: - Разъем питания 3 Pin (расстояние между ножками 5 mm) - 1 шт. - Входной разъем 3 Pin (расстояние между ножками 2,54 mm) - 1 шт. Удачного повторения. Размер архива - 1,5 Mb.
