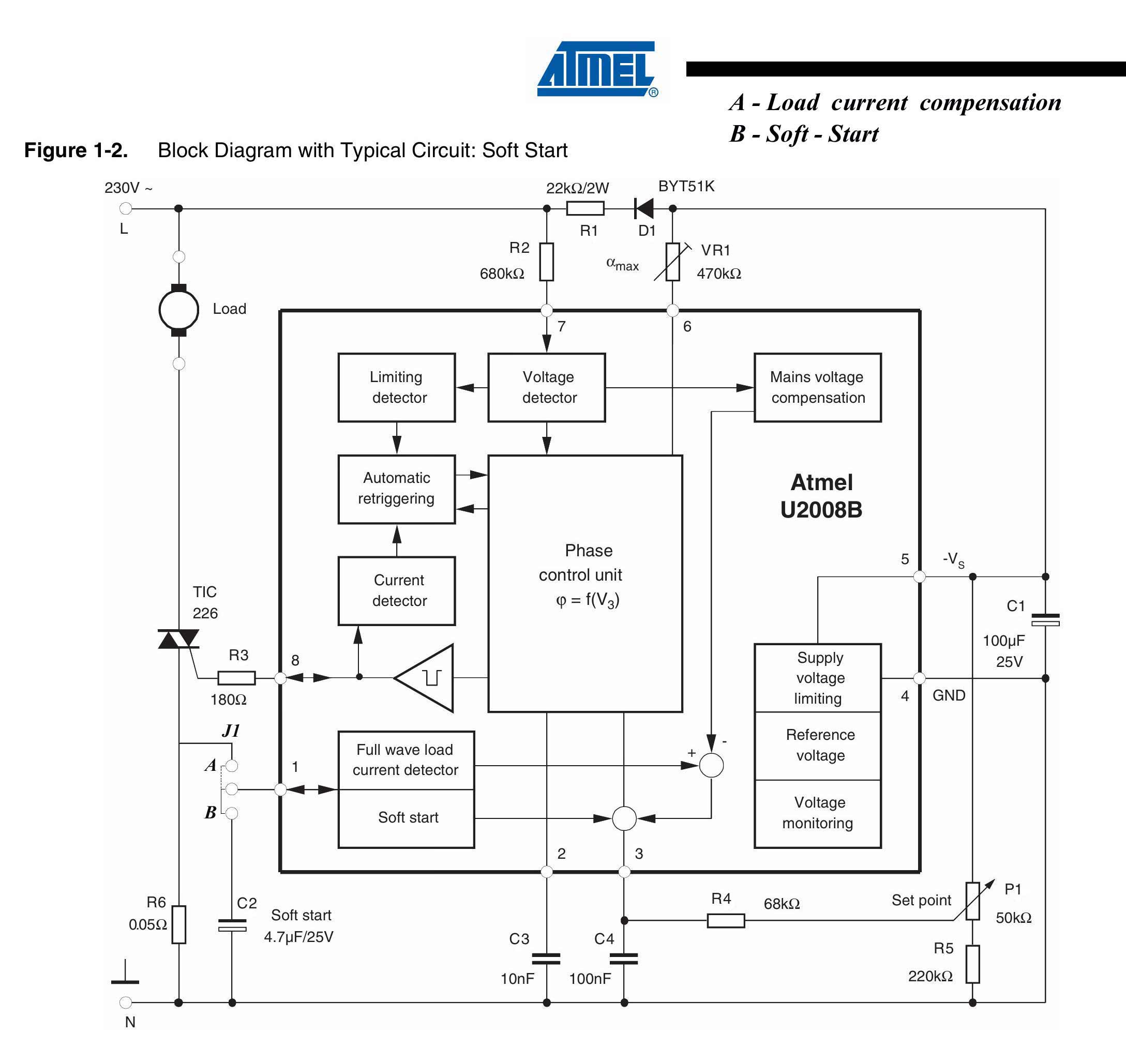

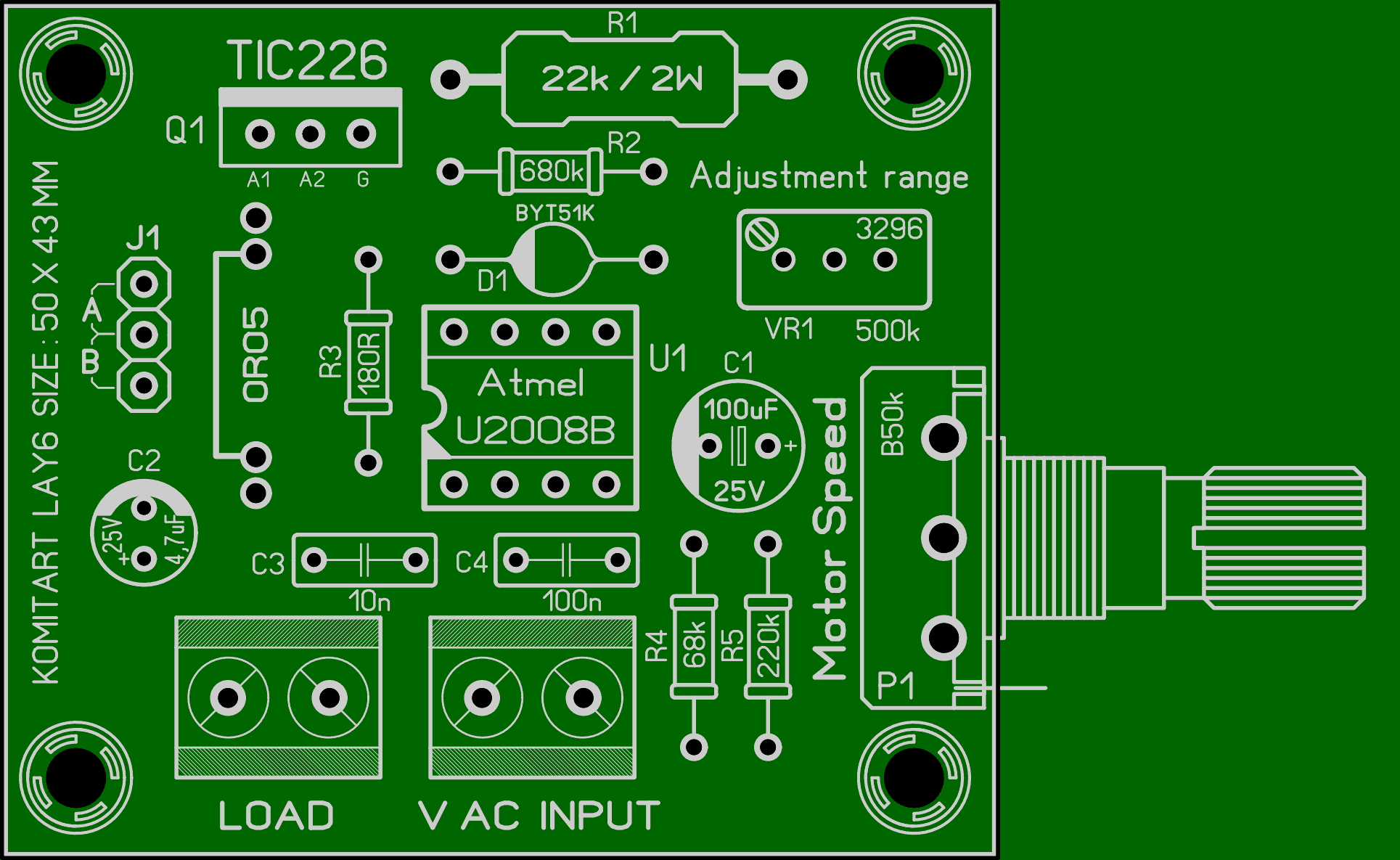

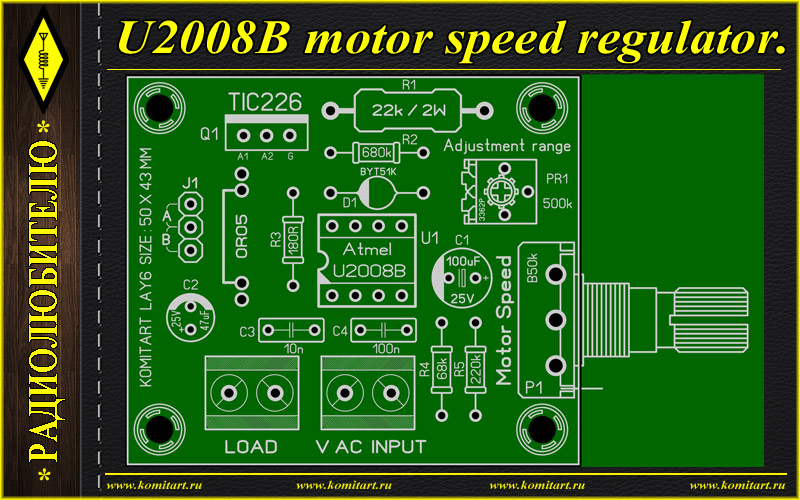

Регулятор оборотов для 220В коллекторных электродвигателей.  Приветствую, друзья. Если вкратце, то эта схема регулятора оборотов для коллекторных электродвигателей 220V подойдёт для моторов всевозможных электроинструментов, кухонных и бытовых приборов в которых установлены коллекторные двигатели (пылесосы, мясорубки и т.д.) , схема может работать в двух режимах, выбрать можно перестановкой перемычки J1 находящейся на плате, первый режим - с сохранением оборотов мотора независимо от нагрузки на его валу, второй режим обеспечивает плавный пуск, или как его ещё называют мягкий старт. Как видите схема реализована на специализированной микросхеме ATMEL U2008B-MY, принципиальная схема регулятора показана ниже:  Схема эта взята из Datasheet, никаких изменений я не делал, единственное то, что дорисован джампер J1 для выбора режима работы и сделал свою нумерацию элементов. В оригинальной схеме применен диод BYT51K, его можно заменить, например, 1N4007, симистор TIC226 можно заменить на BT136-600, BT138-600 или подобными. Если регулятор будет работать на небольшую нагрузку, например Ватт 100...200, то радиатор для симистора не обязателен, при большей нагрузке радиатор ставим.  !!! Внимание !!! На плату приходит переменное напряжение 220 Вольт, питается микросхема через гасящий резистор R1 с диодом D1, никаких гальванических развязок тут нет, поэтому будьте предельно аккуратны и внимательны при наладке устройства, каждое ваше действие и движение должны быть обдуманы и осознаны, и помните, прикосновение к элементам и дорожкам платы находящимся под высоким напряжением может привести к получению электротравмы. Печатная плата в этом проекте имеет размер 50 x 43 mm, она односторонняя, компоновка элементов следующая :  Список элементов: - U1 - ATMEL U2008B-MY - 1 шт. - Q1 - TIC226 (BT136, BT138) - 1 шт. - D1 - BYT51K (1N4007) - 1 шт. - R1 - 22k / 2W - 1 шт. - R2 - 680k / 0,25W - 1 шт. - R3 - 180R / 0,25W - 1 шт. - R4 - 68k / 0,25W - 1 шт. - R5 - 220k / 0,25W - 1 шт. - R6 - шунт 0,05R / 10W - 1 шт. - VR1 - TrimPot 470k (500k) - 1 шт. - P1 - переменный резистор B50k - 1 шт. - C1 - 100uF / 25V электролит - 1 шт. - C2 - 4,7uF / 25V электролит - 1 шт. (Для более плавного старта емкость можно увеличить до 10...47uF) - C3 - 10nF / 50V - 1 шт. - C4 - 100nF / 50V - 1 шт. - J1 - Jamper 3 Pin and closer 2 Pin - 1 шт. - Панелька DIP-8 для U1 - на ваше усмотрение - Клеммник 2 Pin 5 mm - 2 шт. По поводу токоизмерительного резистора R6 - его номинал выбирается в зависимости от мощности мотора с которым будет работать данный регулятор, для расчёта номинала можно использовать простейшую формулу: R6 = 55/Pмотора , например : - Мощность мотора 100 Ватт - отсюда получаем R6 = 55/100 = 0R55 ; - Мощность мотора 200 Ватт - отсюда получаем R6 = 55/200 = 0R27 ; - Мощность мотора 500 Ватт - отсюда получаем R6 = 55/500 = 0R11 ; - Мощность мотора 1000 Ватт - отсюда получаем R6 = 55/1000 = 0R055. Как настроить схему: 1) Замените R4 подстроечным резистором 100k и поставьте его в среднее положение; 2) Переменный резистор Р1 выкручиваем на минимальные обороты мотора. 3) Подстроечным резистором РR1 ставим минимальные обороты мотора, при которых он будет работать устойчиво после включения питания, и чтобы избавиться от порога устойчиво/неустойчиво чуток обороты добавляем. 4) Теперь нужно узнать при каком номинале R4 мотор будет иметь стабильные обороты если будет меняться нагрузка на валу, то есть затормаживаем вал, и с помощью R4 добиваемся стабильности ; 5) Эту регулировку можно повторить при необходимости и внести коррективы, а после окончания выпаять и измерить значение подстроечника 100k и заменить R4 постоянным резистором близкого номинала. Обращаю внимание - в одном файле LAY6 формата есть два варианта печатной платы, то есть две вкладки, в первой в качестве VR1 применён макрос обычного подстроечного резистора типа 3362P, во второй вкладке плата с многооборотным VR1 типа 3296. В архиве найдёте: - Схему регулятора ; - Печатные платы LAY6 формата (один файл с двумя вкладками) ; - U2008B datasheet ; - TIC226 series datasheet ; - BT136 series datasheet ; - BT138 series datasheet ; - BYT51 datasheet ; - Сопутствующие изображения. Удачной сборки. Размер архива - 1,7 Mb.
