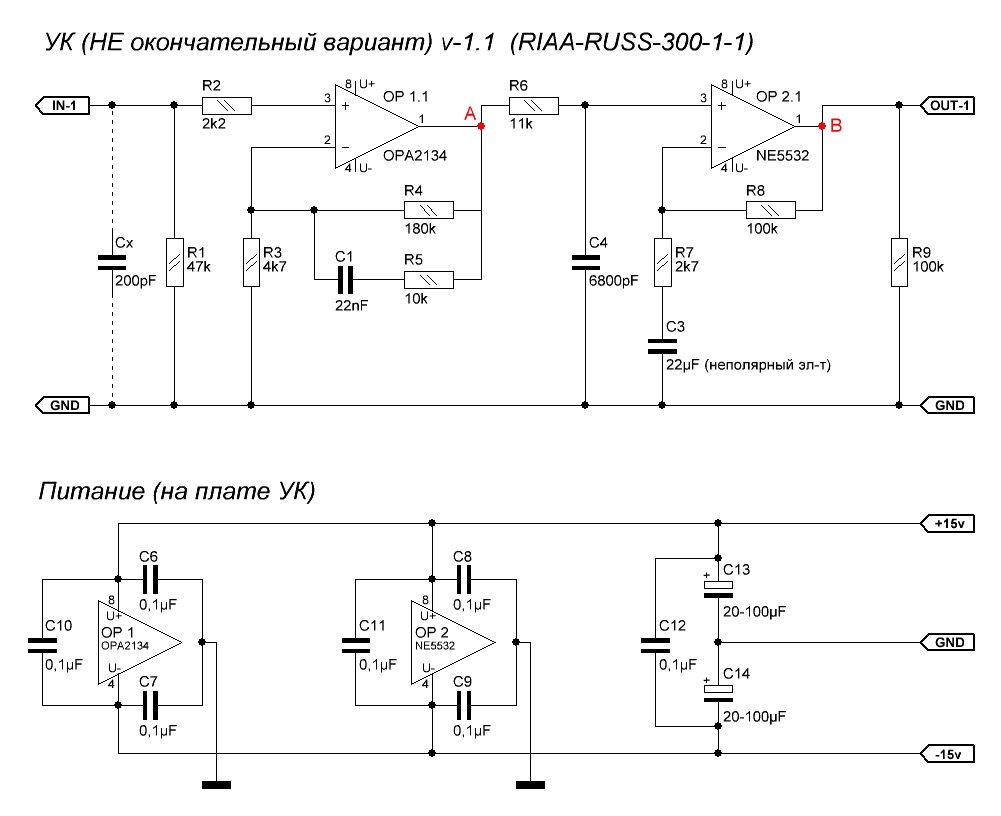

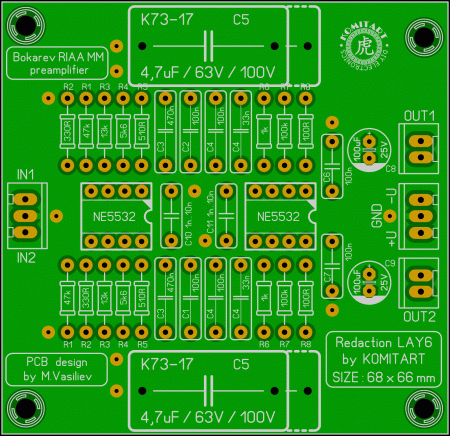

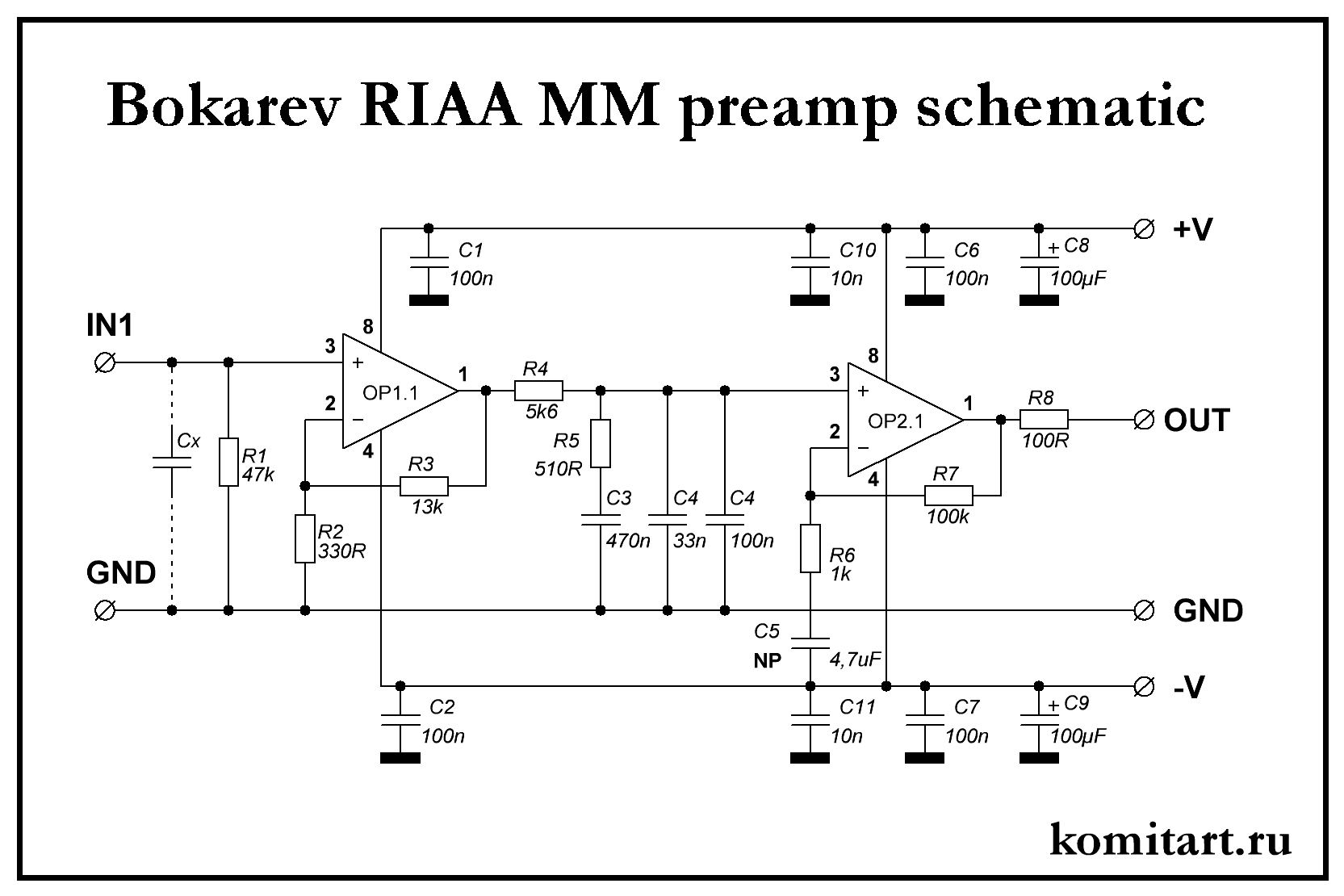

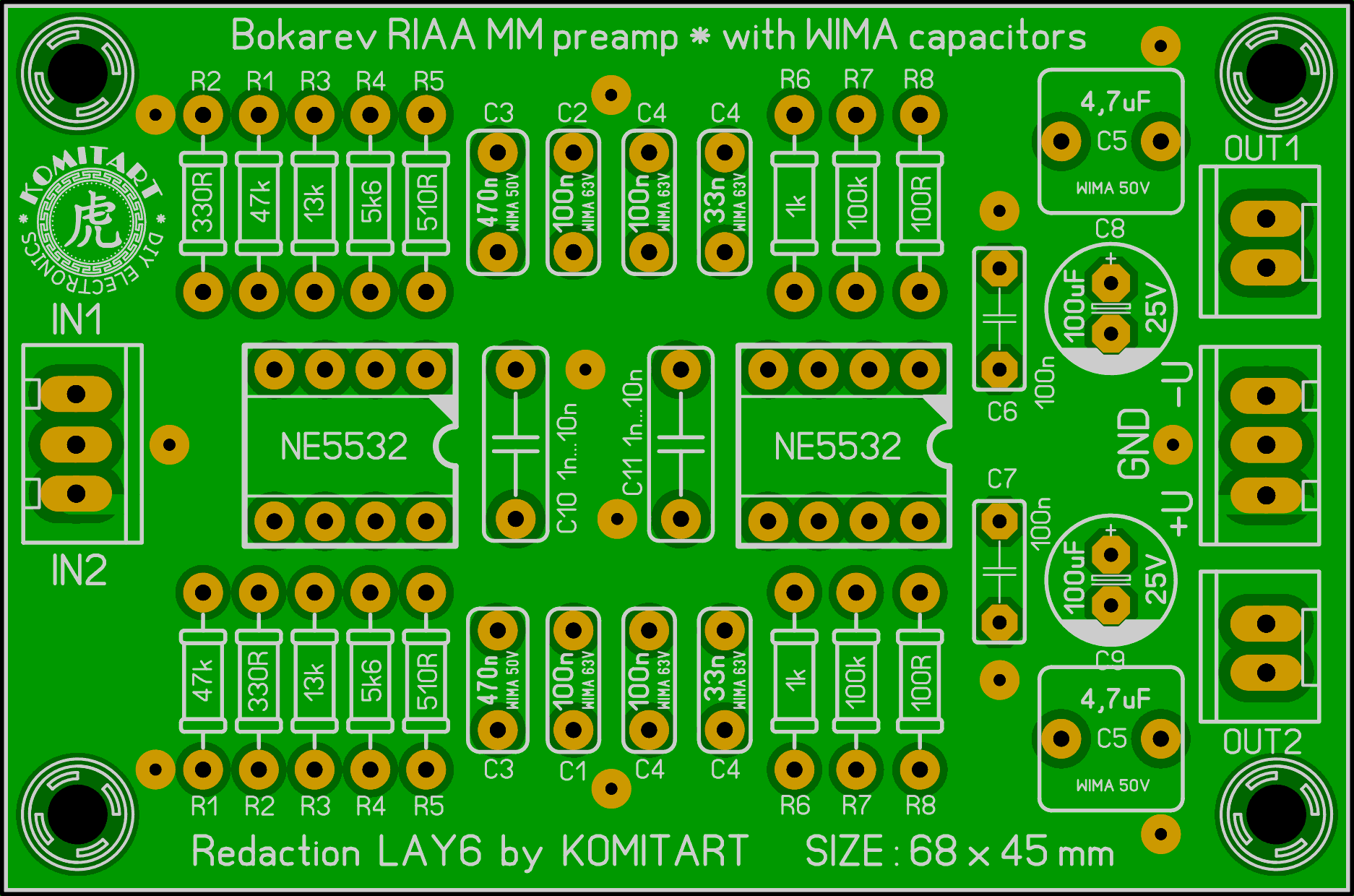

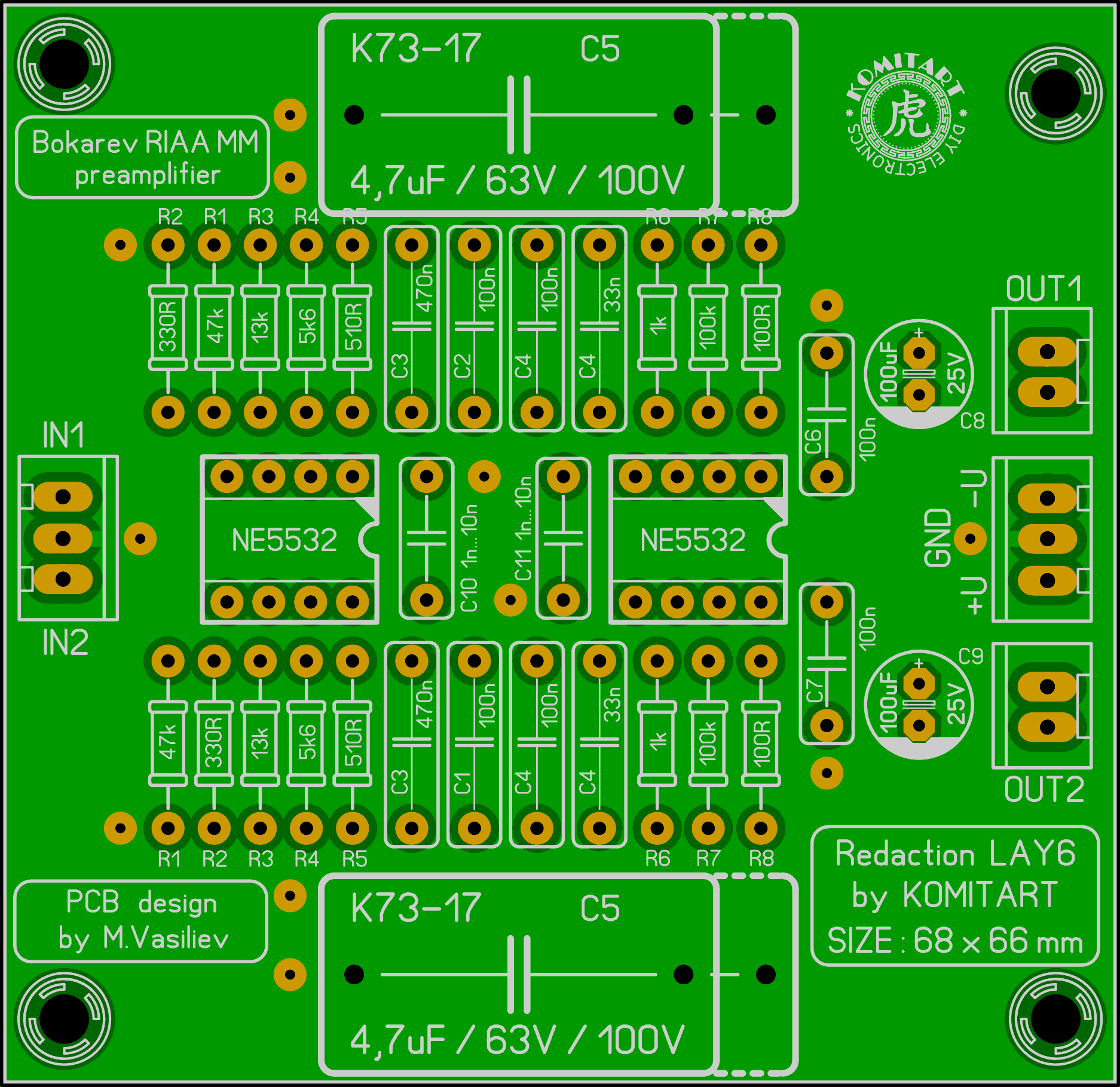

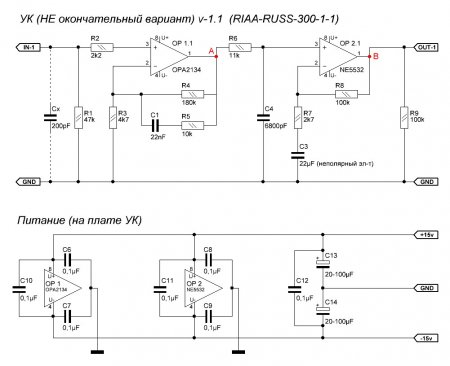

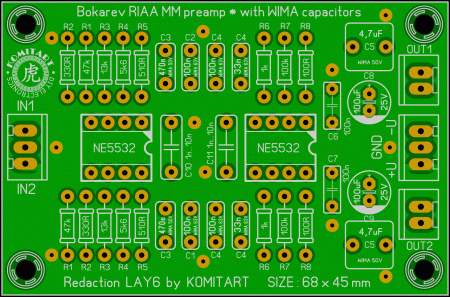

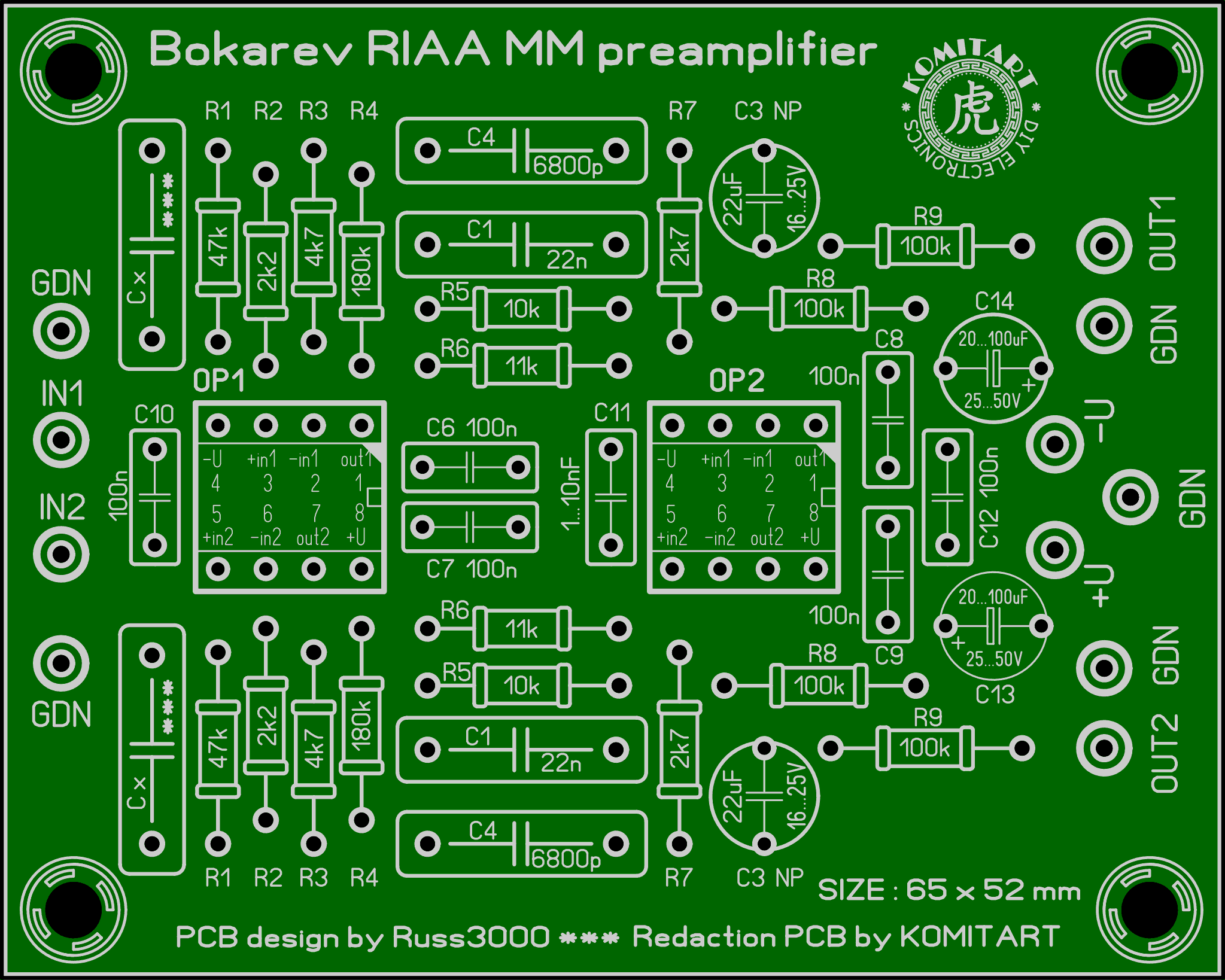

RIAA корректор Бокарева.  Приветствую, друзья. Написание этой статьи затянулось по причине того, что я долго не мог определиться на каком варианте печатной платы остановиться, речь идёт о MM RIAA предусилителе Бокарева. На форуме Вегалаб данный проект затрагивался, но особого интереса не вызвал, хотя Максим Васильев и платы для него в нескольких вариантах выкладывал, и пытался выделить его в отдельную ветку, что было принято в штыки некоторыми пользователями, наверно им нравится, когда в одну кучу свалено много-много *овна, и остальные в этом *овне должны долго-долго ковыряться, выискивая то что казалось бы должно лежать на поверхности. Вероятно одной из причин, по которой этот проект не получил дальнейшего обсуждения на форуме, является отсутствие нормально нарисованной принципиальной схемы, и это многих раздражало, некоторым разводка платы была не совсем понятна, поэтому задавалось много вопросов не по существу. Ну не суть... В общем, решил я обобщить найденный материал по Бокаревскому винил корректору, переделать печатные платы в тот вид, как мне это представляется, и сделать список элементов. Принципиальную схему я снял с печатной платы, которая была нарисована Максимом Васильевым, благо эта плата была не раз собрана с хорошим результатом, и отмечена хорошим звучанием.  От себя выдумывать ничего не буду, лучше процитирую некоторые высказывания с форума: - ОРА2134 в этом корректоре звучат гораздо лучше, чем NE5532, при питании +-18Вольт. - Васильев - ОРА1642 первые ставить, вторые можно и ОРА2134. OPA1642 менее шумящие, и провода питания должны быть свиты. (тут нужно учитывать, что OPA1642 выпускаются в корпусе SOIC-8 и VSSOP, поэтому для её применения придётся купить или изготовить переходник на DIP-8) - Анатолий Тимофеев - Сделал второй вариант корректора на микрухах ора2604 с питанием +-22,5 В, играет хорошо, даже лучше чем на 2134 с питанием +-18 В. Всем рекомендую эту схему! соотношение цена-качество просто убойное. - Бока - ради прикола собирал на чём попало, на тех же TL082 и тоже всё играло . Но шумело заметно больше. То, что 2134 это отбраковка 2132, я понял чуток позже- добрые люди надоумили , - сдвиг у 2134 во-первых, разный по каналам, во-вторых-разный от микросхемы к микросхеме. Приходится отбирать из кучки. - Russ3000 (Псков) - Cx конденсатор в любом случае подбирать придется под индуктивность головки, бывает аж до 1 Генри и емкость соединительных проводов, у меня получились около 110 пФ. Ставил WIMA красненькие и синенькие безродные, особой разницы не заметил. По печатным платам - все варианты подписаны, авторство разводки указано в слое шелкографии, чужих трудов не присваиваю. Первый вариант это оригинальная разводка Васильева, я её не трогал, во второй вкладке этого же файла LAY6 формата добавил свой вариант, рисовал его своими макросами, все расстояния между элементами вымеряны, плата двухсторонняя, но она легко делается методом ЛУТа, потому что верхний слой это целиковая общая шина, пятачки в которых я указал металлизацию, в них вставляется кусочек провода и пропаивается с двух сторон, остальные отверстия без металлизации просто зенкуются с верхней стороны более толстым сверлом чтобы избежать замыканий верхнего слоя фольги на выводы элементов. Макрос неполярного металлоплёночного конденсатора 4,7uF нарисовал заново по размерам, указанным в заводском описании, такие выпускает Кузнецкий завод, полное название "Конденсаторы полиэтилентерефталатные металлизированные постоянной емкости К73-17", на плату возможна установка 4,7uF на напряжение 63 и 100 Вольт. Компоновка элементов на плате следующая:  Далее я решил при отрисовке платы применить макросы линейки WIMA, благо я всю эту линейку совершенно недавно отрисовал в Sprint Layout полностью начиная с 50 Вольтовых, заканчивая на 630 Вольт. Это позволило сделать габариты платы немного меньше. Компоновка элементов на плате такая:  Ну и ещё хотелось остановиться на плате, предложенной на форуме пользователем Russ3000 (Псков), правда его вариант учитывает те изменения, которые вскользь оговаривались в обсуждениях. Ниже приведена схема и чуток переделанная мной плата с разводкой от Russ3000, плата в этом варианте односторонняя:  [center]  В общем, в архиве 4 варианта, есть из чего выбрать, единственное чего я не понял, собирался ли вариант от Russ3000 в железе или нет, причина того в том, что я не стал и далее разгребать тот ворох информации в этой ветке форума, который в большинстве случаев вообще не относится к RIAA корректору Бокарева. Но, судя по высказываниям Russ3000, он собирал этот корректор именно на плате со своей разводкой. Список элементов по схеме, показанной в начале статьи: - OP1, OP2 - NE5532 - 2 шт. (о лучших заменах читайте чуть выше по тексту) - R1 - 47k / 0,25W - 2 шт. - R2 - 330R / 0,25W - 2 шт. - R3 - 13k / 0,25W - 2 шт. - R4 - 5k6 / 0,25W - 2 шт. - R5 - 510R / 0,25W - 2 шт. - R6 - 1k / 0,25W - 2 шт. - R7 - 100k / 0,25W - 2 шт. - R8 - 100R / 0,25W - 2 шт. - Cx - подбирается для конкретной головки - C1, C2, C6, C7 - 100n / 50V (стабильная керамика) - 4 шт. - C3 - 470n / 50V пленка - 2 шт. - C4.1 - 100n / 50V пленка - 2 шт. - C4.2 - 33n / 50V пленка - 2 шт. - C5 - 4,7uF / 50V...63V...100V пленка - 2 шт. - C8, C9 - 100uF / 25V электролит - 2 шт. - C10, C11 - 1...10n / 50V (стабильная керамика) - 2 шт. - Панелька DIP-8 - 2 шт. (ставьте панельки для удобства экспериментов с разными операционниками) - Разъемы/клеммники - на ваше усмотрение (на плате расстояние между выводами 2,54 mm) В архиве: - печатные платы LAY6 формата, - принципиальные схемы, - OPA1641_OPA1642_OPA1644 datasheet, - OPA2604 datasheet - NE5532 datasheet - OPA134_OPA2134_OPA4134 datasheet В файле списка элементов оставлю ссылку на ветку форума Вегалаб, будет желание почитайте. Удачной сборки. Размер архива - 4 Mb.
