23-05-2026, 20:06

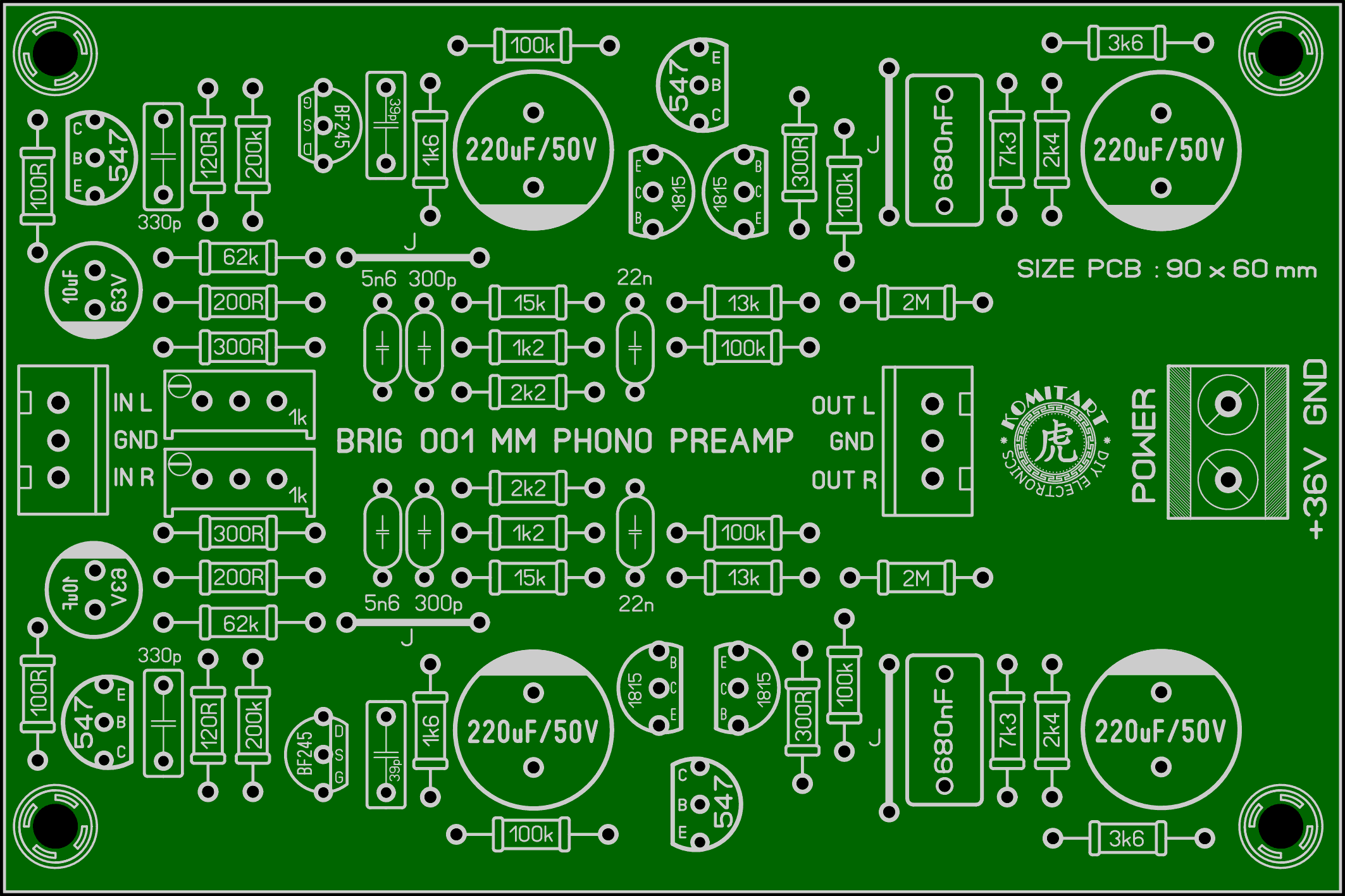

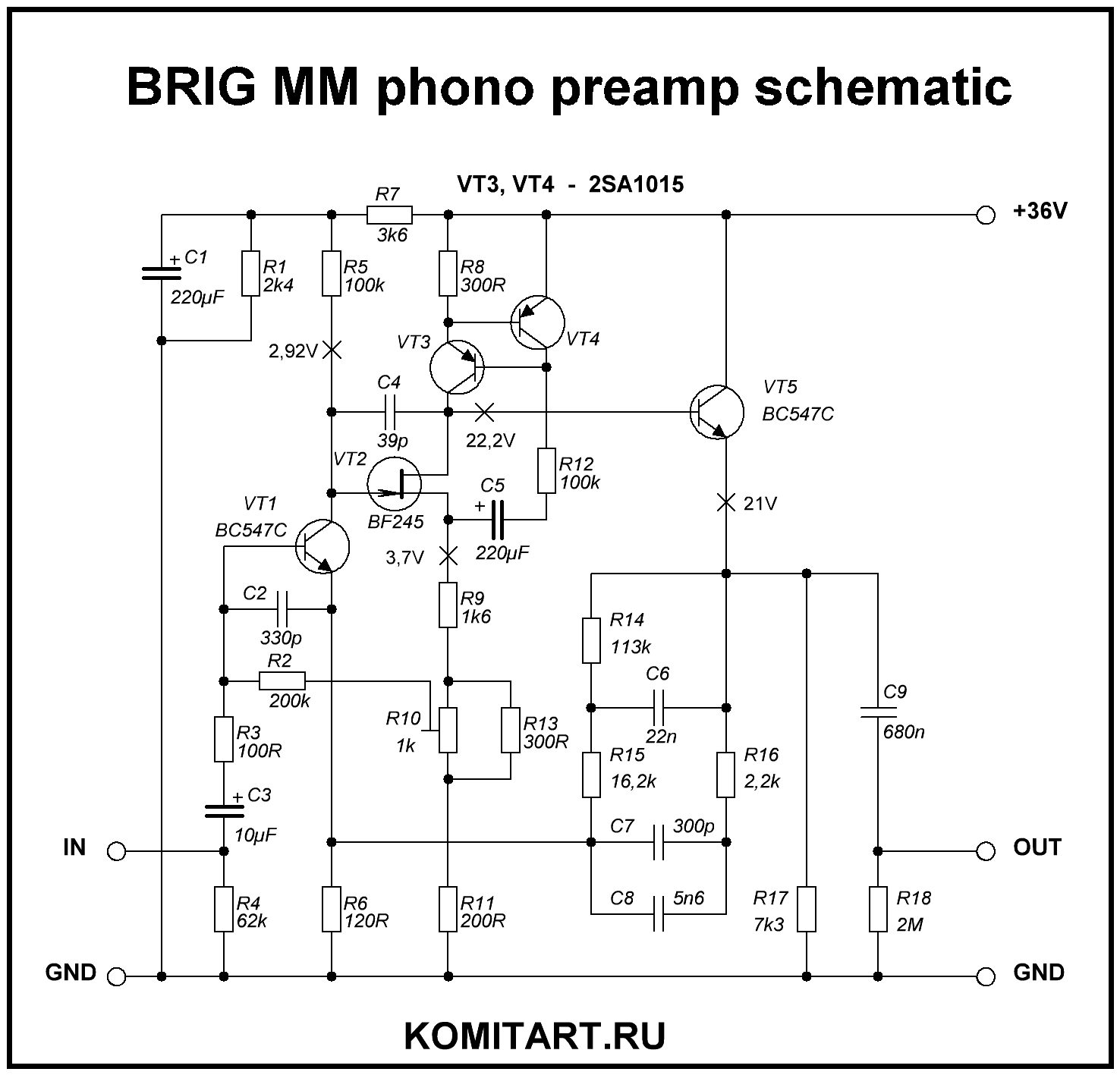

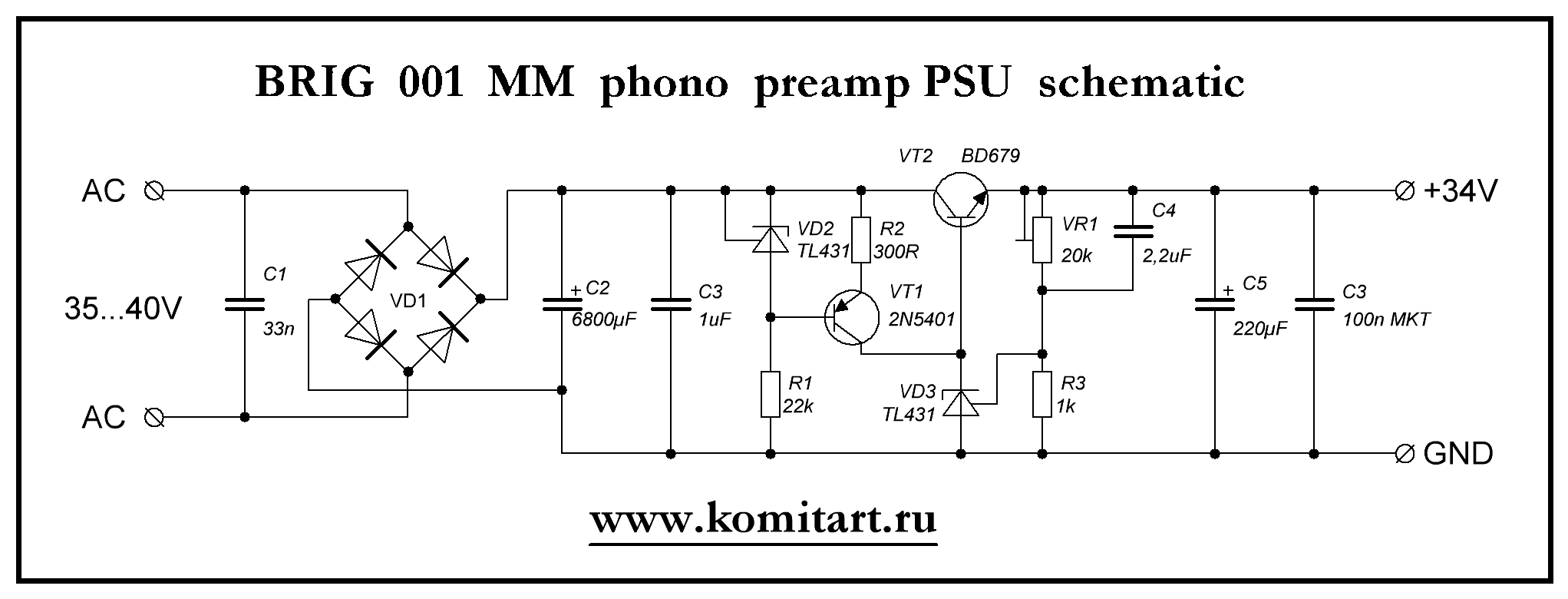

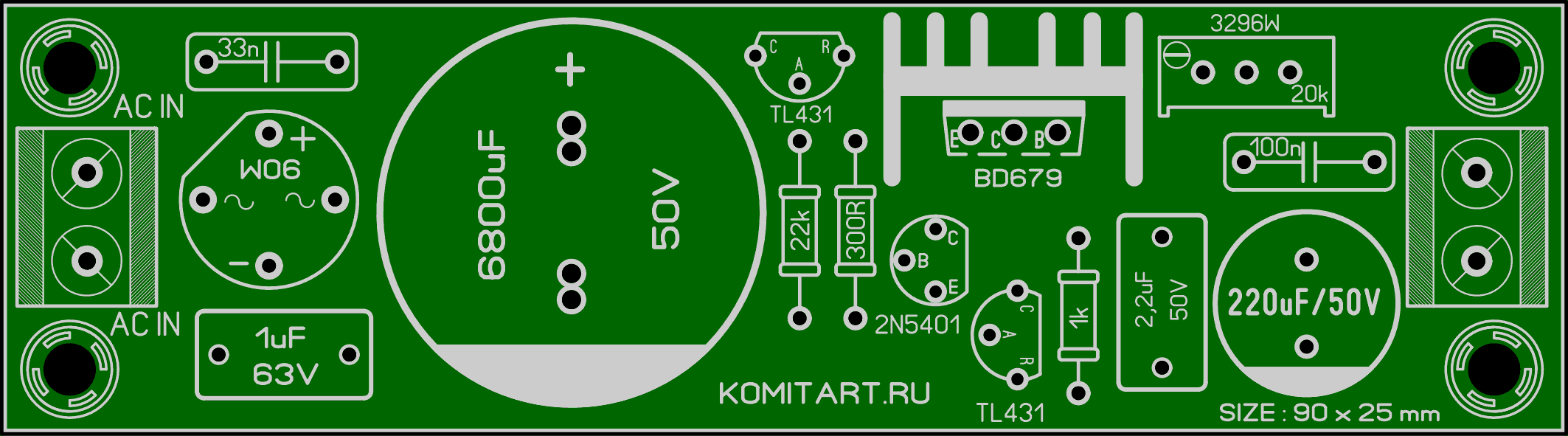

BRIG 001 MM phono preamp.  Приветствую, друзья. По просьбе Сергея рисовал плату фонокорректора из усилителя Бриг 001 и переделанную на импортные комплектующие. Из пожеланий Сергея было следующее: R27 и R28 в фонокорректоре составные 100кОм+13кОм и 15кОм+1,2кОм соответственно (нумерация по старой схеме). С3 и С8 электролиты. С10 полипропилен 7мм (нумерация по старой схеме). Принципиальная схема была не очень презентабельного качества, поэтому я её перерисовал заново, а так же проставил свою нумерацию элементов, она не соответствует исходнику, но всё что было собрано по этому проекту будет находиться в архиве, и так, схема фонокорректора:  Плата в этом проекте односторонняя, размер 90 х 60 mm, компоновка элементов на плате показана ниже:  Так же к этому фонокорректору была нарисована плата блока питания, схема такая:  Плата блока питания тоже односторонняя, размер 90 х 25 mm, компоновка элементов такая:  Список элементов фонокорректора на 2 канала: - VT1, VT5 - BC547C - 4 шт. - VT2 - BF245 - 2 шт. - VT3, VT4 - 2SA1015 - 4 шт. - R1 - 2k4 / 0,25W - 2 шт. - R2 - 200k / 0,25W - 2 шт. - R3 - 100R / 0,25W - 2 шт. - R4 - 62k / 0,25W - 2 шт. - R5, R12 - 100k / 0,25W - 4 шт. - R6 - 120R / 0,25W - 2 шт. - R7 - 3k6 / 0,25W - 2 шт. - R8, R13 - 300R / 0,25W - 4 шт. - R9 - 1k6 / 0,25W - 2 шт. - R10 - TrimPot 3296 - 1k - 2 шт. - R11 - 200R / 0,25W - 2 шт. - R14a - 100k / 0,25W - 2 шт. - R14b - 13k / 0,25W - 2 шт. - R15a - 15k / 0,25W - 2 шт. - R15b - 1k2 / 0,25W - 2 шт. - R16 - 2k2 / 0,25W - 2 шт. - R17 - 7k3 / 0,25W - 2 шт. - R18 - 2M / 0,25W - 2 шт. - C1, C5 - 220uF / 50V электролит - 4 шт. - C2 - 330pF / 50V - 2 шт. - C3 - 10uF / 50...63V электролит - 2 шт. - C4 - 39pF / 50V - 2 шт. - C6 - 22nF / 50V - 2 шт. - C7 - 300pF / 50V - 2 шт. - C8 - 5n6 / 50V - 2 шт. - C9 - 680nF / 50V - 2 шт. - Разъём 3Pin 2,54mm (вход/выход) - 2 шт. - Разъём 2Pin 5mm (питание) - 1 шт. Список элементов для схемы блока питания: - VD1 - Диодная сборка типа W06 или подобная - 1 шт. - VD2, VD3 - источник опорного напряжения TL431 - 2 шт. - VT1 - 2N5401 PNP - 1 шт. - VT2 - BD679 NPN - 1 шт. - VR1 - TrimPot3296 - 20k - 1 шт. - R1 - 22k / 0,25W - 1 шт. - R2 - 300R / 0,25W - 1 шт. - R3 - 1k / 0,25W - 1 шт. - C1 - 33n / 100V - 1 шт. - C2 - 6800uF / 50V - электролит - 1 шт. - C3 - 1uF / 50...63V NP - 1 шт. - C4 - 2,2uF / 50...63V NP - 1 шт. - C5 - 220uF / 50V - электролит - 1 шт. - C6 - 100n / 50V MKT - 1 шт. - Разъём 2Pin 5mm (AC IN , DC OUT) - 2 шт. Из общения с Сергеем в переписке: Да к стати , фонокорректор Бриг 001 заработал сразу и звук превосходный !!!! Настройка - выставить 21 Вольт на эмиттере последнего транзистора, но настройка очень тонкая. Удачного повторения. Размер архива - 1,9 Mb.
