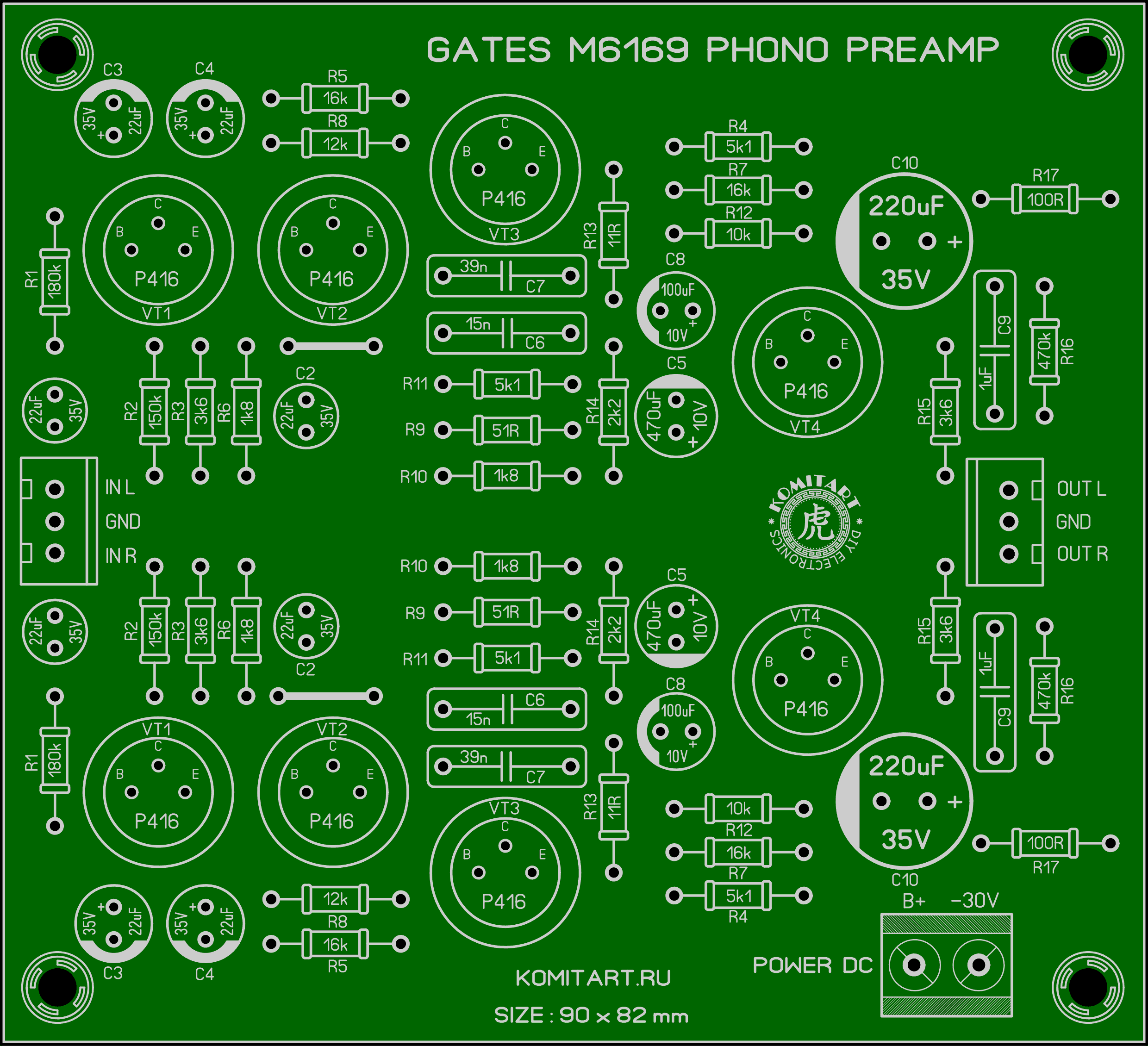

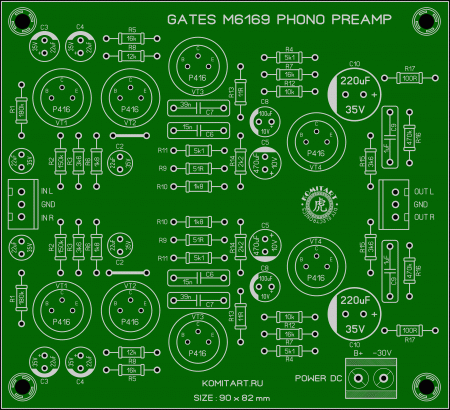

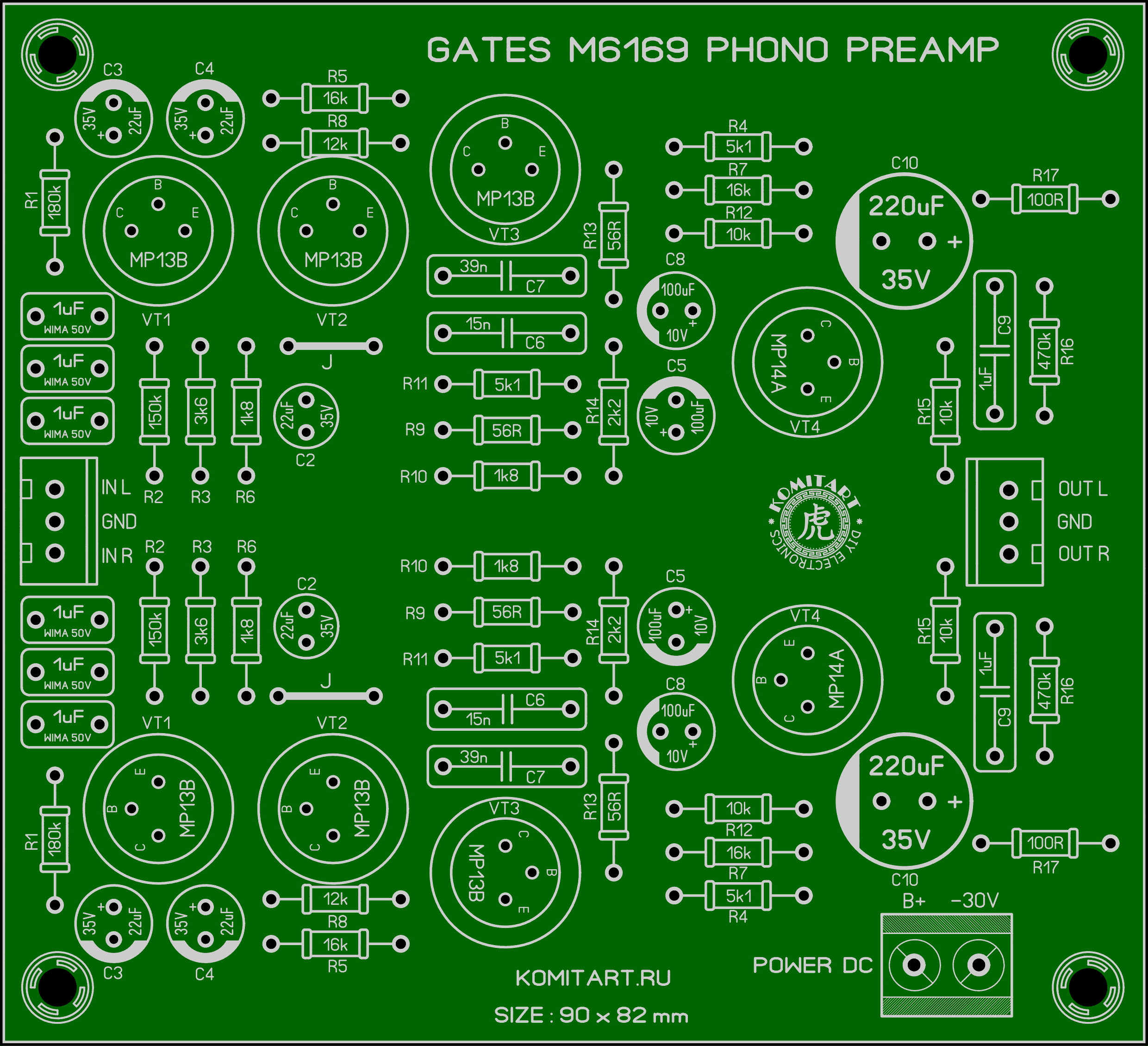

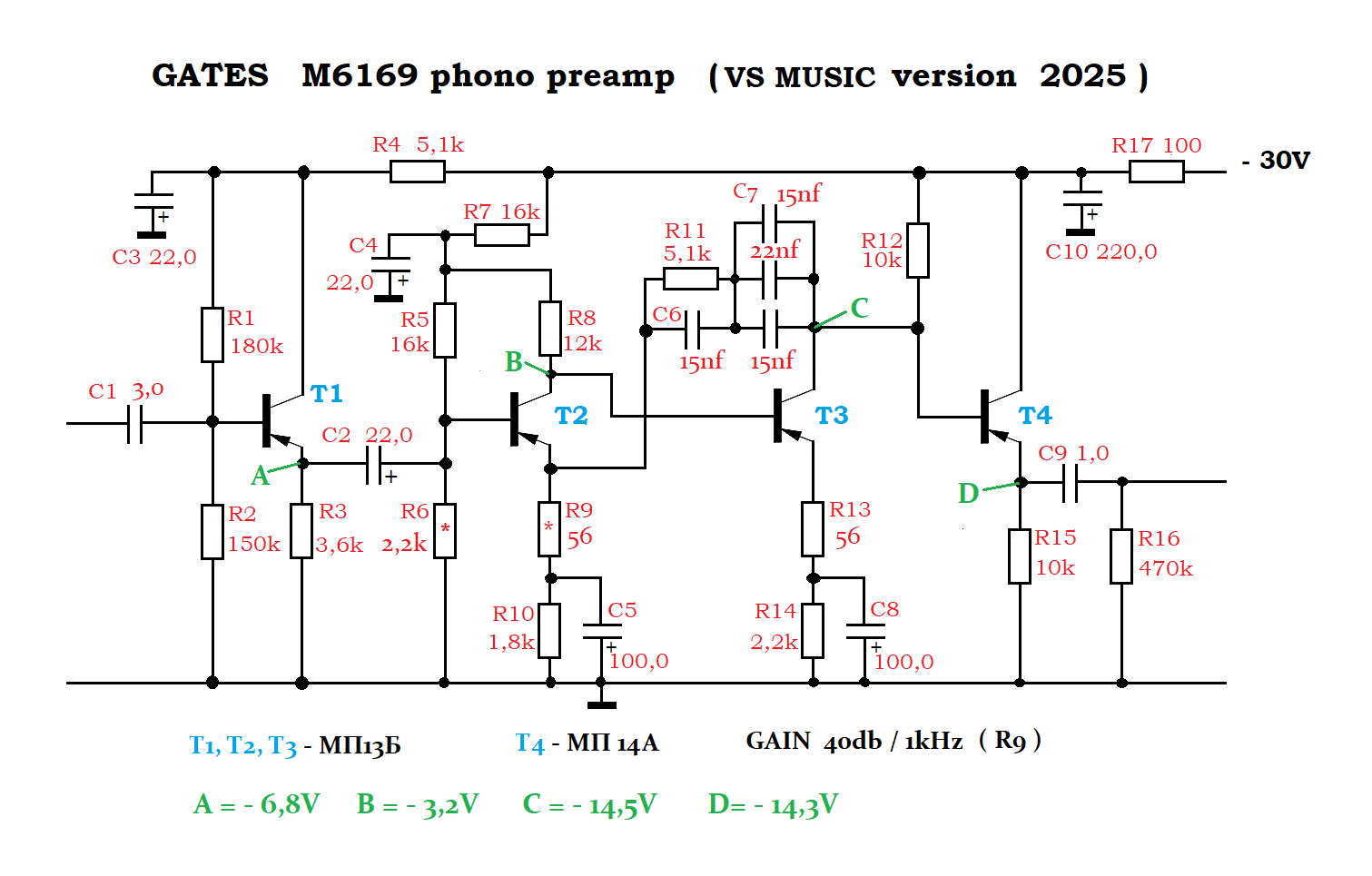

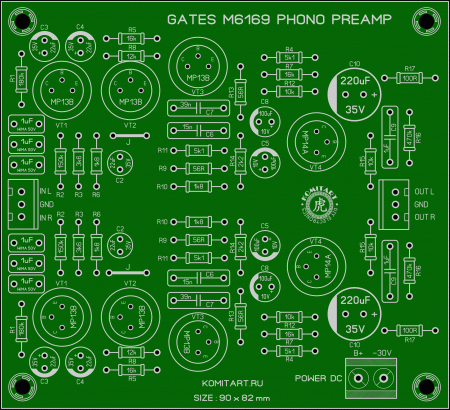

Приветствую, друзья. Дошли руки до очередного проекта RIAA корректора от VS music под названием GATES M-6169, вот что Виктор пишет в своём сообщении: "Мой экземпляр корректора GATES имеет на входе пленочные конденсаторы емкостью 3 мкф ( 3 х1мкф ) . Транзисторы применил МП-13Б ( военный аналог гражданских МП-39Б ) и МП-14А на выходе ( военный аналог гражданских МП-40А ). Так же - были изменены некоторые номиналы резисторов и конденсаторов ( по сравнению с исходной заводской схемой ) . У этого корректора теперь нет потерь усиления на 20-30 Гц , как это бывало у многих простых схем 60-х годов . Звук плотный , и глубокий ." Принципиальная схема GATES M-6169 показана на рисунке ниже: Печатных плат в этом проекте будет две, первая с применением германиевых транзисторов П416Б, вторая версия для транзисторов МП13Б + МП14А. Обе версии плат односторонние, размер 90 x 82 mm, компоновка элементов на платах такая: На самом деле есть ещё один вариант LAY6, он самый первый, который был нарисован по заказу Сергея по его озвученным предпочтениям, этот заказ выглядел так: Здравствуйте Юрий! Высылаю вам очередную схемку и её оригинальную разводку. Желательно эту разводку адаптировать под современные детали не нарушая топологии. С10 и С8 не устанавливаются, связь bottom-gnd удаляется. С1 и С2 согласно схеме неполярные электролиты, С4 470мкфХ10в, С8 100мкфХ10в, С7 составной 27нф+12нф, С6 тоже составной пока не знаю из каких номиналов. Размер платы для двух каналов 100Х100, С9 5мм , все транзисторы П416Б .Всё остальное стандартно. Объясню почему так: если делать плотный монтаж, то получаются тонкие проводники которые располагаются очень близко друг от друга, между ними возникает гальваническая связь, вот она-то и даёт нежелательные эффекты в виде фона и даже помех от радиостанций. Бороться с этим очень трудно, практически невозможно. По этому очень вас прошу сделать так как я написал. -С уважением- Эта первая плата тоже есть, я не стал её удалять, получается что все три версии находятся в одном файле LAY6 формата в разных вкладках, вкладки подписаны. В общем Сергей опробовал первый вариант в железе, вот что он сообщил: "Собирал на первой плате под П416. Она у меня была сделана,поленился переделывать. Транзисторы поставил МП13,МП14. На входе 3,3uF электролит. Играет отлично!" Список элементов схемы GATES M-6169 RIAA корректора: - T1, T2, T3 - МП13Б - 6 шт. - T4 - МП14А - 2 шт. - R1 - 180k/0,25W - 2 шт. - R2 - 150k/0,25W - 2 шт. - R3 - 3k6/0,25W - 2 шт. - R4, R11 - 5k1/0,25W - 4 шт. - R5, R7 - 16k/0,25W - 4 шт. - R6, R14 - 2k2/0,25W - 4 шт. - R8 - 12k/0,25W - 2 шт. - R9, R13 - 56R/0,25W - 4 шт. - R10 - 1k8/0,25W - 2 шт. - R12, R15 - 10k/0,25W - 4 шт. - R16 - 470k/0,25W - 2 шт. - C1 - 1uF/50V WIMA - 6 шт. - C2 - 22uF/35V NP - 2 шт. - C3, C4 - 22uF/35V электролит - 4 шт. - C5 - 100...470uF/35V электролит - 2 шт. - C6 - 15nF/100V - 2 шт. - C7 - 39...56nF/100V - 2 шт. - C8 - 100uF/35V электролит - 2 шт. - C9 - 1uF/50...100V - 2 шт. - C10 - 220uF/35V электролит - 2 шт. - Клеммник 3Pin 2,54mm (вход/выход) - 2 шт. - Клеммник 2Pin 5mm (питание) - 1 шт. Удачного повторения. Размер архива - 5 Mb.
