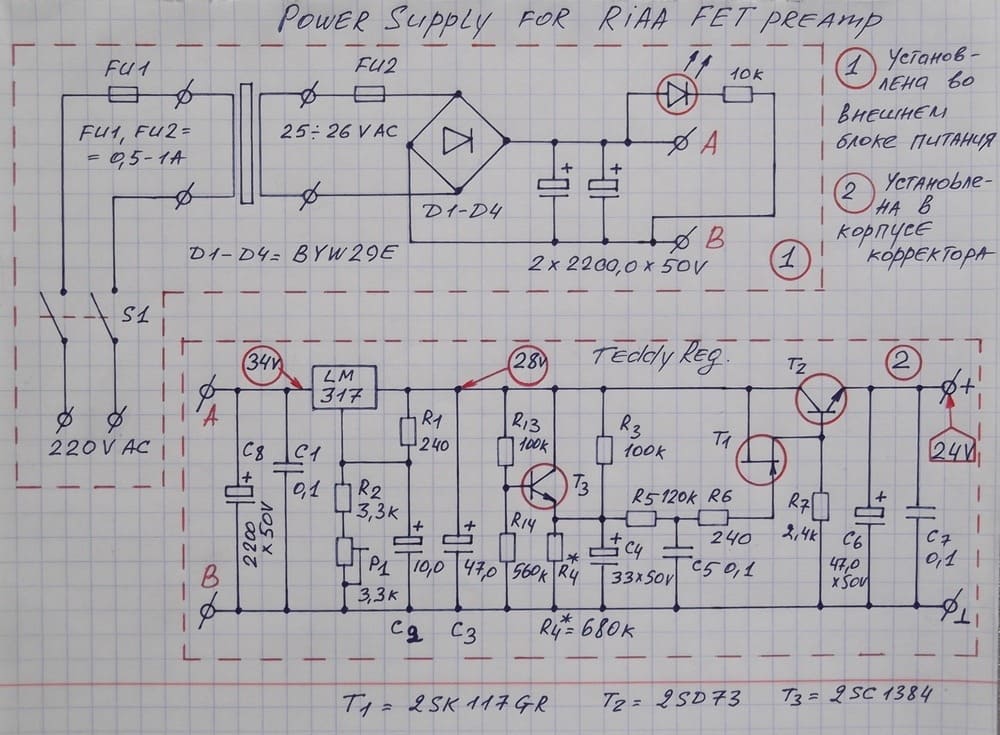

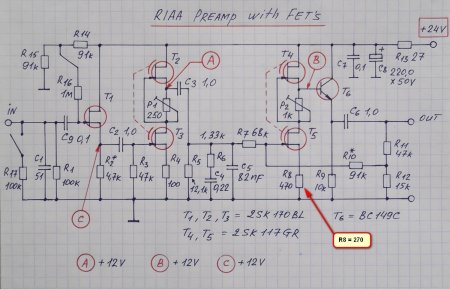

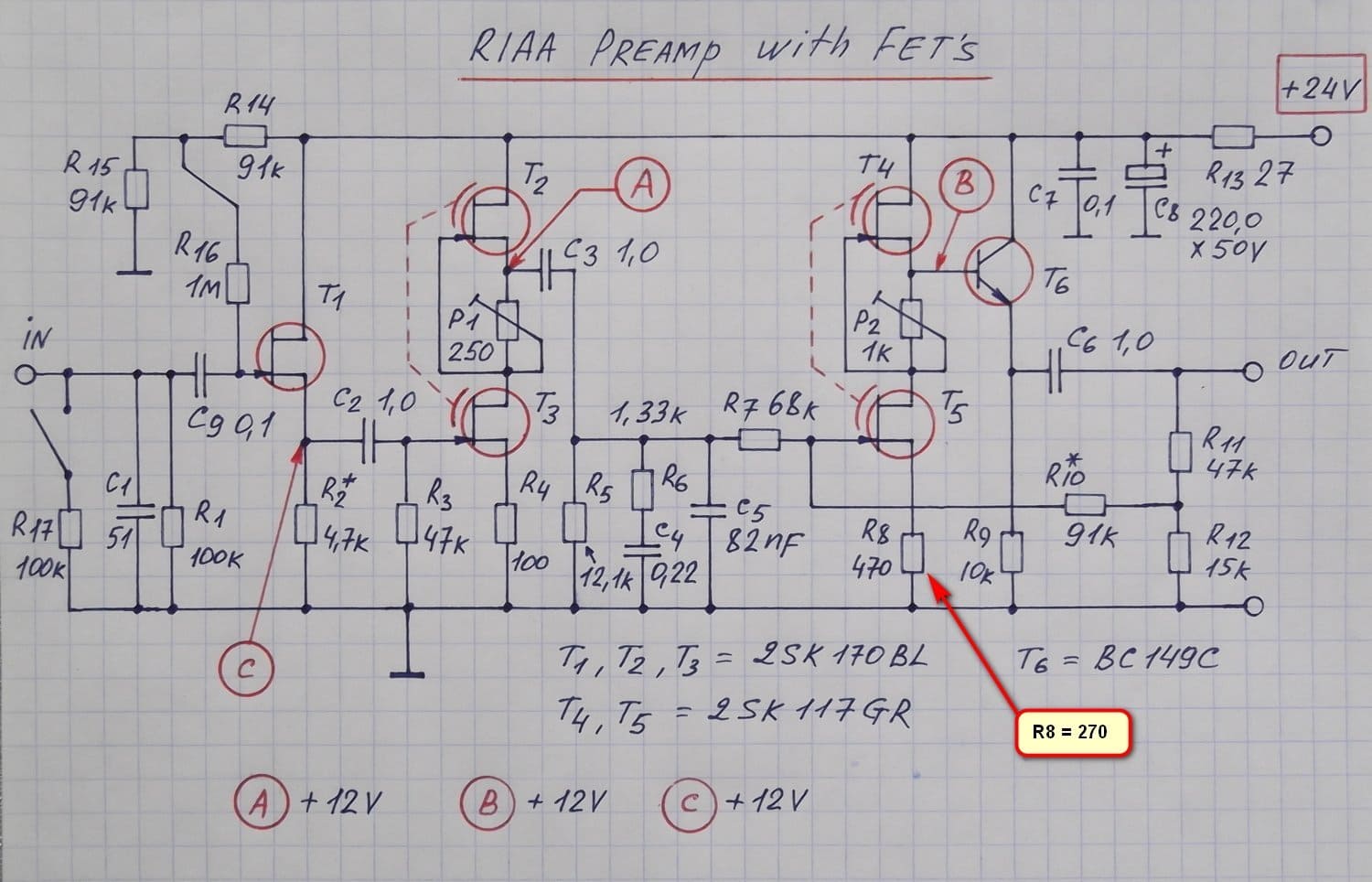

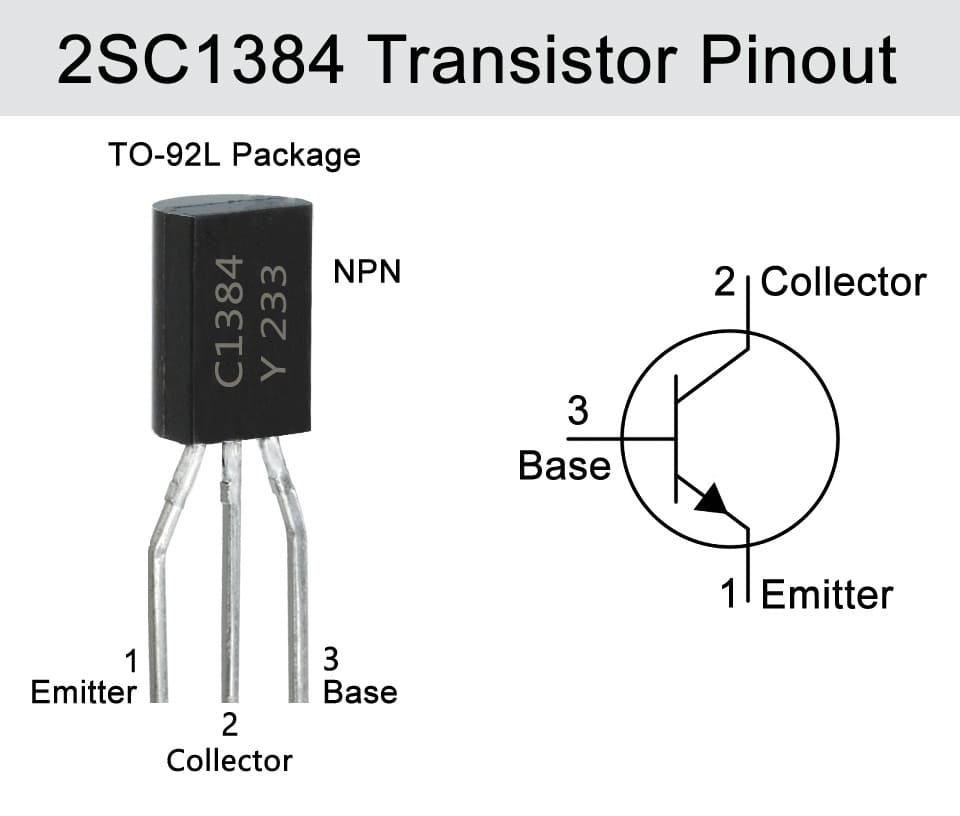

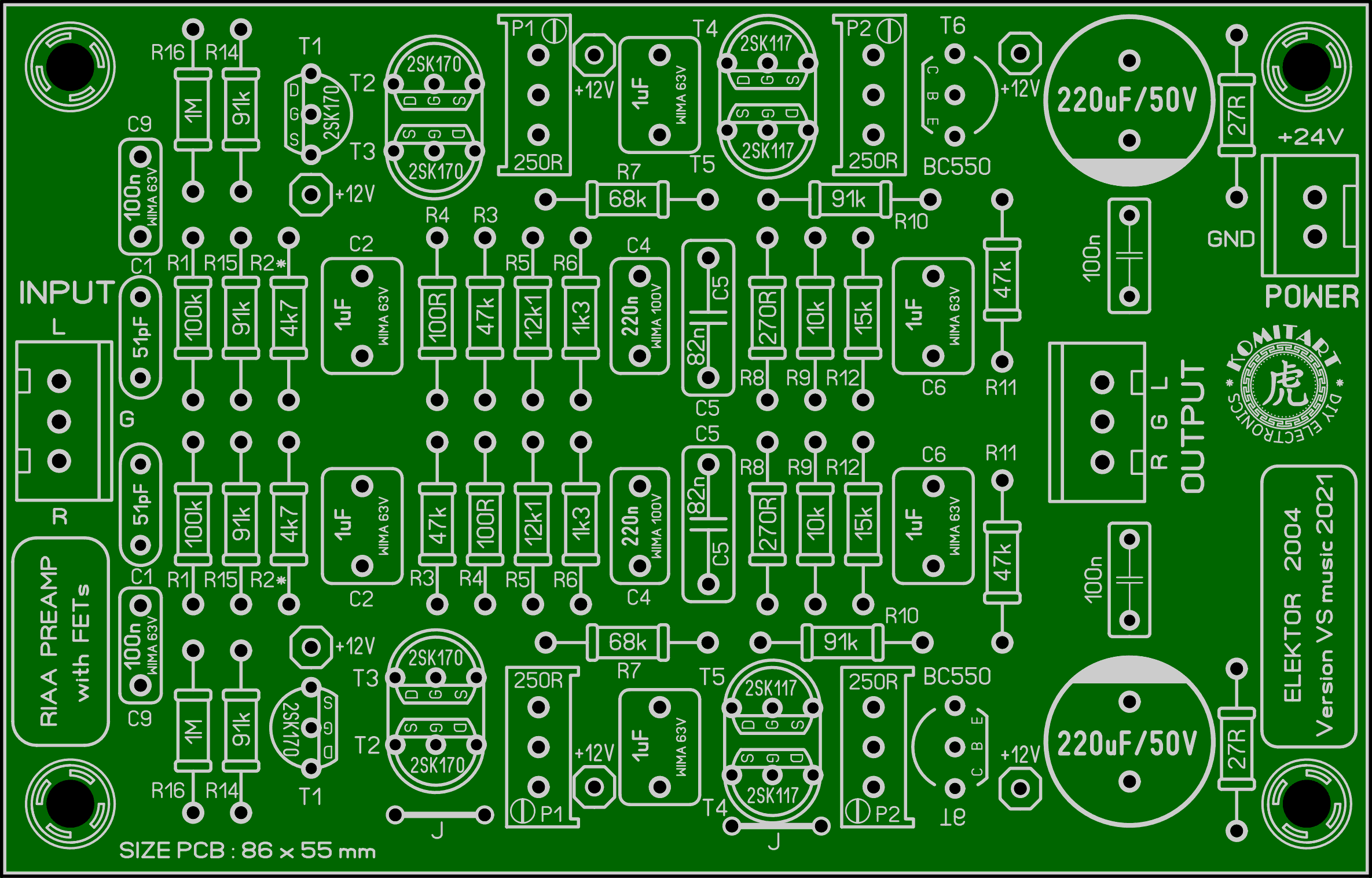

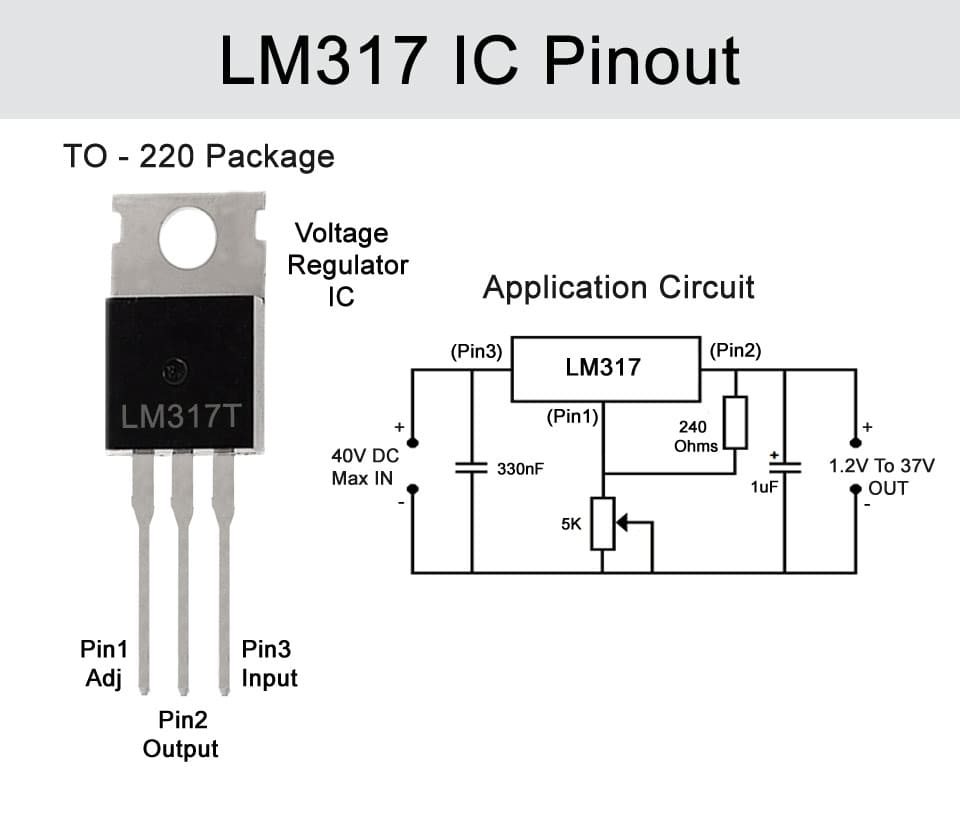

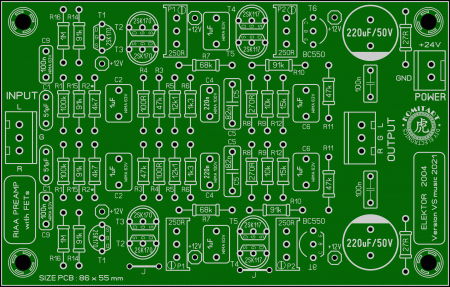

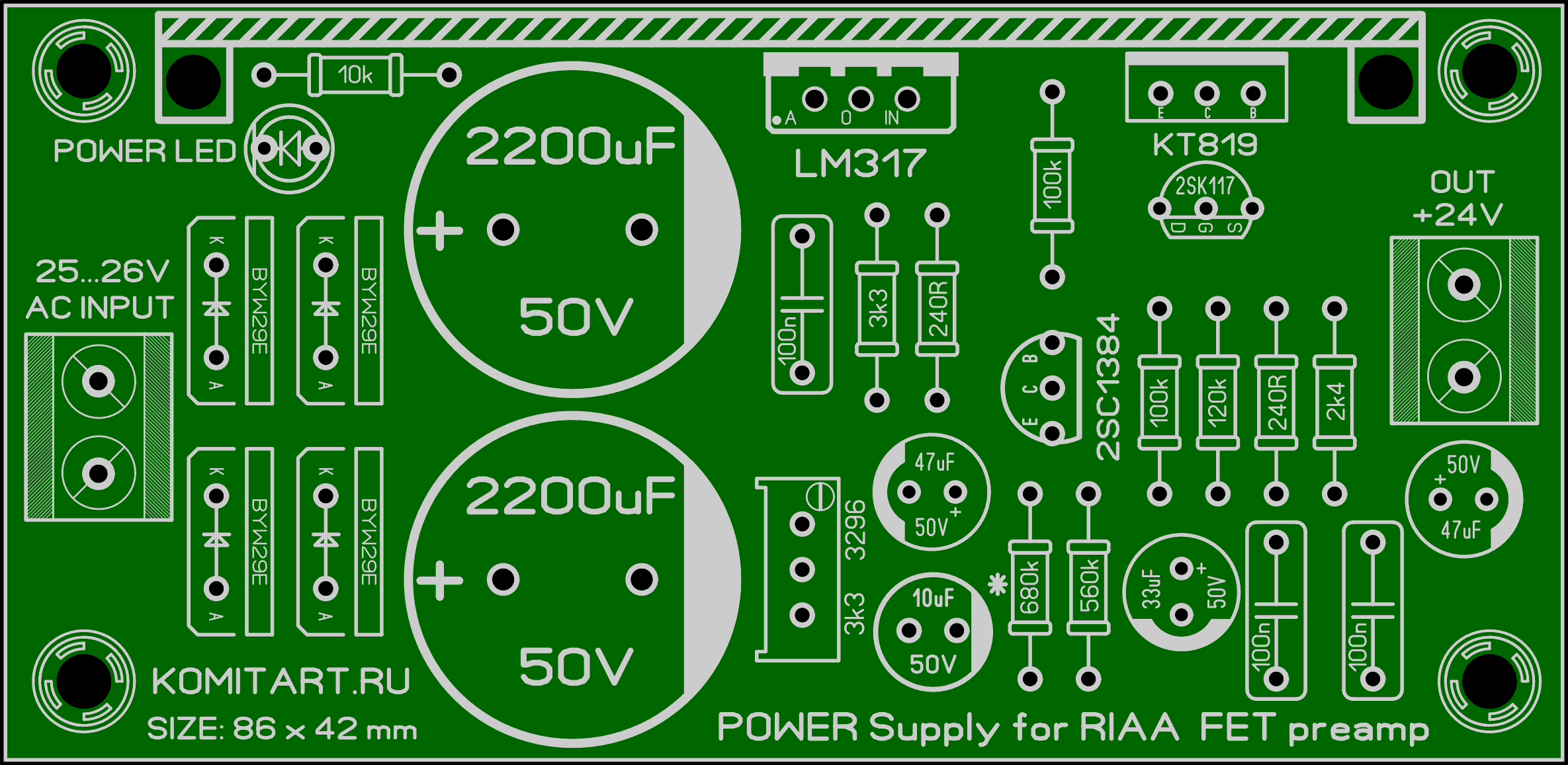

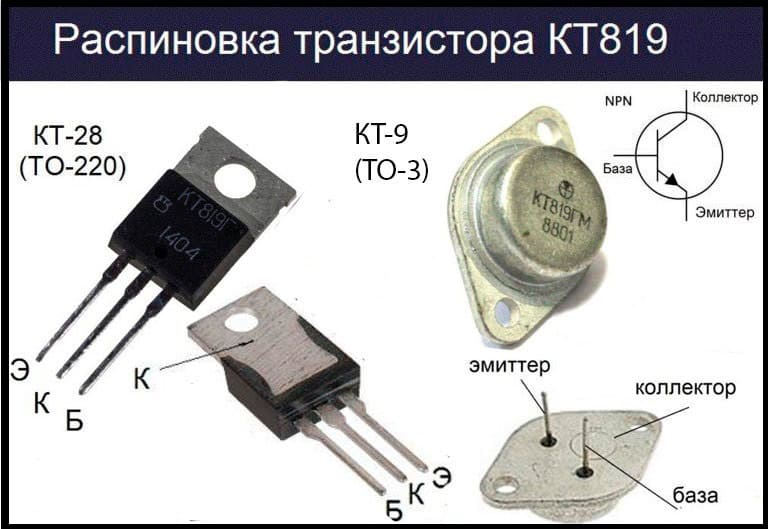

RIAA preamp with FETs by VS music.  Приветствую, друзья. В этой статье речь пойдёт о фоно-корректоре от VS music, собранного на полевых транзисторах Toshiba 117-й и 170-й серии с пассивной цепью коррекции. Ноги у этой схемы растут из журнала ELEKTOR за 2004 год, но вместо сборок транзисторов 389-й серии VS music применил те, которые были в наличии, в качестве блока питания был собран стабилизатор по схеме TeddyReg. Оригинальную статью и принципиальную схему вы найдёте в файле "RIAA_Preamp_with_Fets", этот файл формата PDF будет лежать в архиве вместе с остальными материалами к этой статье, ну а переделанную VS music схему вы можете видеть на картинках ниже:   Прежде чем писать статью я списался с Виктором и получил одобрение на публикацию данного материала. Вот что он пишет: "Здравствуйте . Фонокорректор на полевиках , о котором Вы говорите - у меня собран на одной плате ( оба канала ) . Стабилизатор напряжения ( по схеме Тедди Пардо ) для этого корректора - был собран на отдельной плате. Вариант корректора на двух раздельных платах ( в 2 этажа ) - это германиевый корректор по схеме GATES . Я собирал его пару месяцев назад и публиковал на паре сайтов. Конечно - Вы можете опубликовать на вашем сайте схемы обоих этих корректоров . Но должен предупредить - для корректора с полевиками - надо тщательно подбирать транзисторы по парам . И конечно - транзисторы должны быть не китайские , а настоящие оригинальные с очень маленьким разбросом для каскадов левого и правого канала. Иначе - большая вероятность получить фиаско со звуком. Всего доброго!" Печатные платы корректора и блока питания от KOMITART в этом проекте односторонние. Их размеры 86 x 55 mm и 86 x 42 mm соответственно. Компоновка элементов на платах показана далее:   Список элементов схемы фоно-корректора: - T1, T2, T3 - 2SK170BL - 6 шт. - T4, T5 - 2SK117GR - 4 шт. - T6 - BC149C - 2 шт. (BC550C) - R1 - 100k/0,25W - 2 шт. - R2 - 4k7/0,25W - 2 шт. - R3, R11 - 47k/0,25W - 4 шт. - R4 - 100R/0,25W - 2 шт. - R5 - 12k1/0,25W - 2 шт. - R6 - 1k33/0,25W - 2 шт. - R7 - 68k/0,25W - 2 шт. - R8 - 270R/0,25W - 2 шт. - R9 - 10k/0,25W - 2 шт. - R10*, R14, R15 - 91k/0,25W - 6 шт. - R12 - 15k/0,25W - 2 шт. - R13 - 27R/0,25W - 2 шт. - R16 - 1M/0,25W - 2 шт. - P1, P2 - TrimPot 3296 - 250R - 4 шт. - C1 - 51pF/50V - 2 шт. - C2, C3, C6 - 1uF/50V...63V пленка NP - 6 шт. - C4 - 220nF/50V - 2 шт. - C5 - 82nF/50V - 2 шт. - C7, C9 - 100nF/50V - 2 шт. - C8 - 220uF/50V электролит - 2 шт. - Разъём 3Pin 2,54mm (IN, OUT) - 2 шт. - Разъём 2Pin 2,54mm (POWER) - 1 шт. Список элементов схемы блока питания TeddyReg: - IC1 - LM317 - 1 шт. - T1 - 2SK117GR - 1 шт. - T2 - 2SD73 TO220 - 1 шт. (КТ819) - T3 - 2SC1384 - 1 шт. - D1, D2, D3, D4 - BYW29E - 4 шт. - R1, R6 - 240R/0,25W - 2 шт. - R2 - 3k3/0,25W - 1 шт. - R3, R13 - 100k/0,25W - 2 шт. - R4 - 680k/0,25W - 1 шт. - R5 - 120k/0,25W - 1 шт. - R7 - 2k4/0,25W - 1 шт. - R led - 10k/0,25W - 1 шт. - R14 - 560k/0,25W - 1 шт. - C1, C5, C7 - 100nF/50V - 3 шт. - С2 - 10uF/50V электролит - 1 шт. - С3, C6 - 47uF/50V электролит - 2 шт. - С4 - 33uF/50V электролит - 1 шт. - С8 - 2200uF/50V электролит - 2 шт. Обращаю внимание, списки составлены согласно нумерации элементов, указанной в принципиальных схемах. Для справки смотри картинки ниже:    Удачной сборки. Размер архива - 4,4 Mb.
