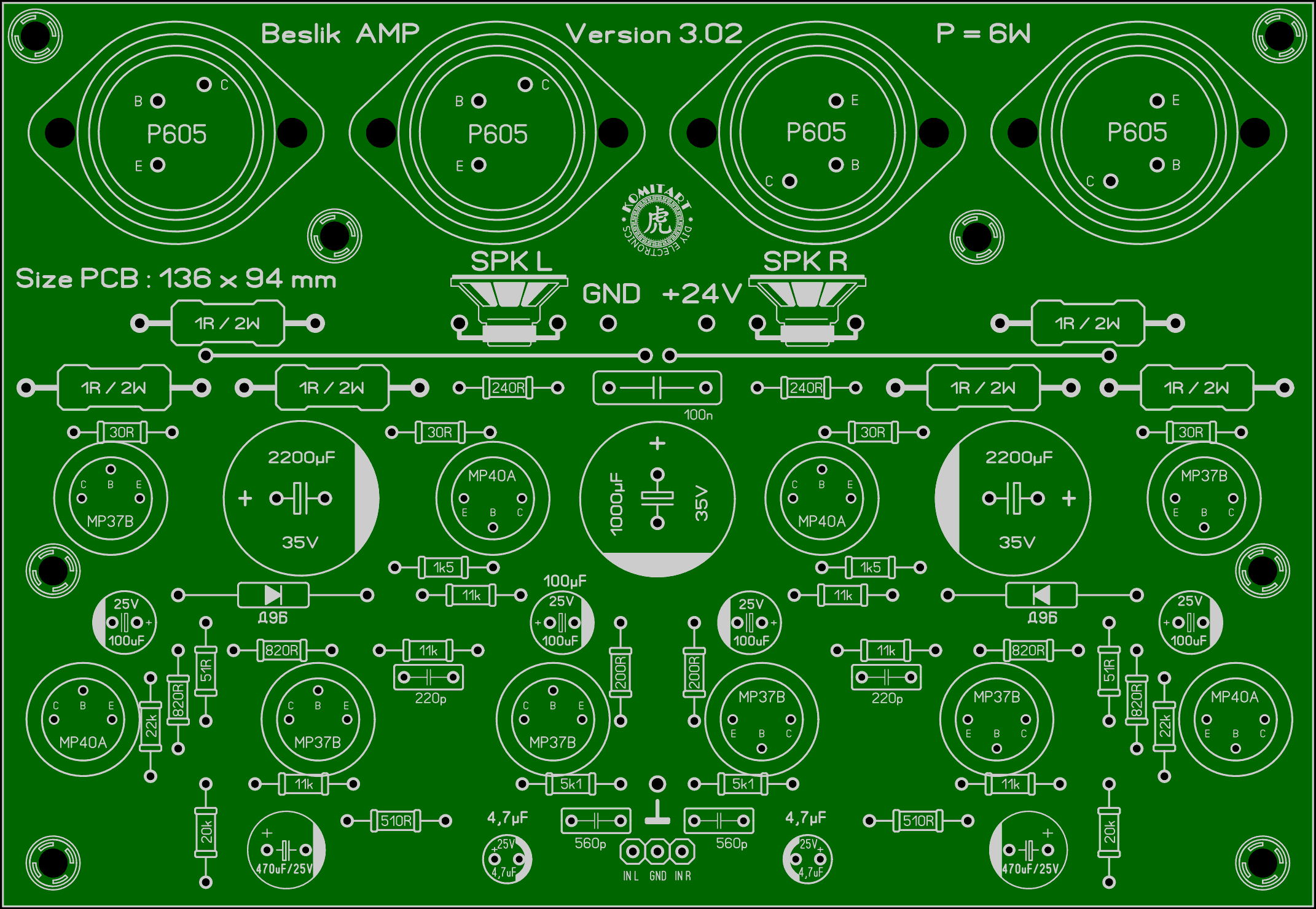

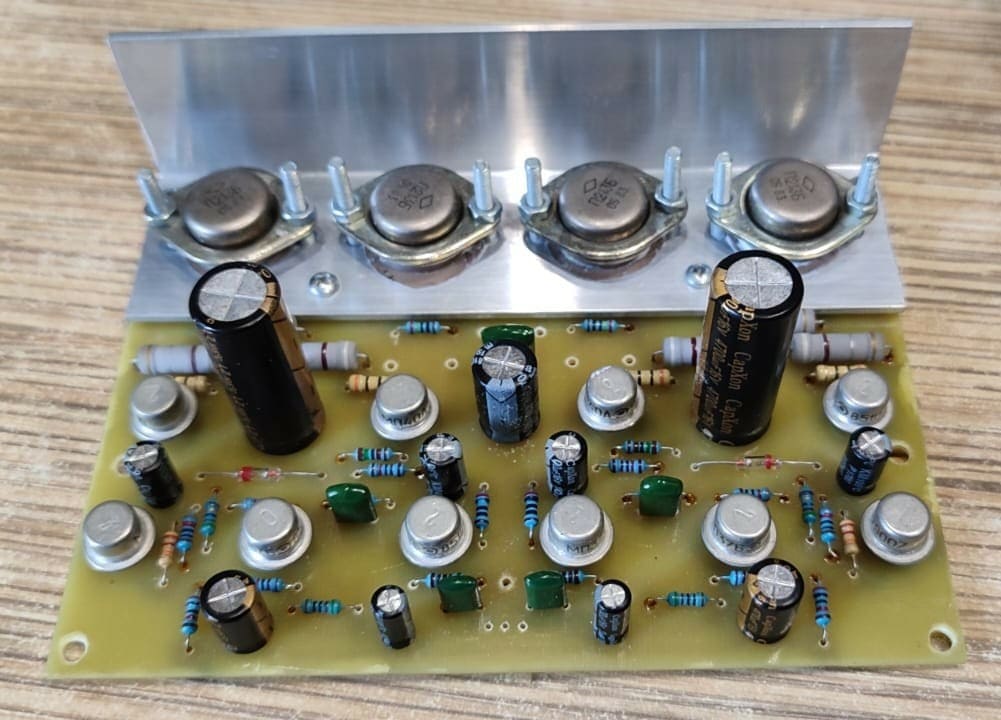

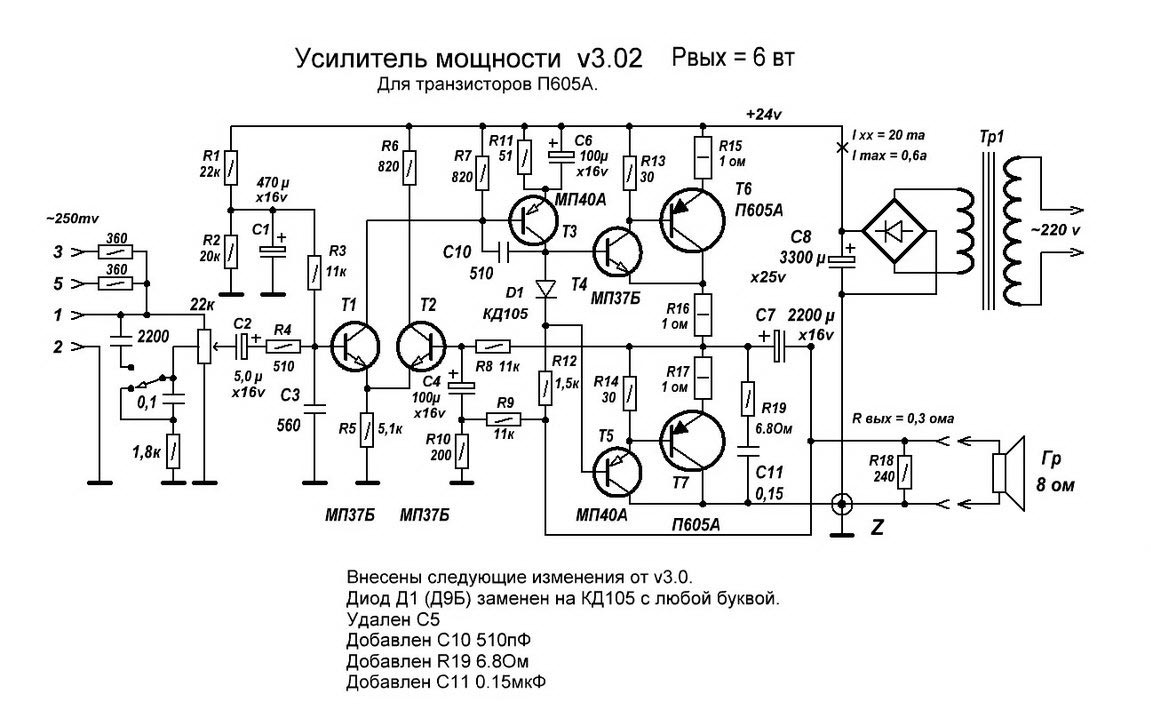

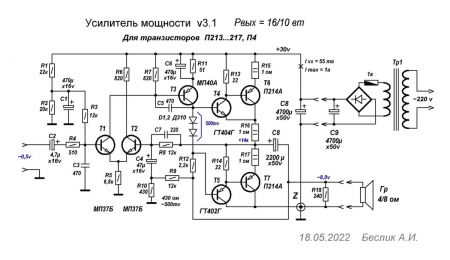

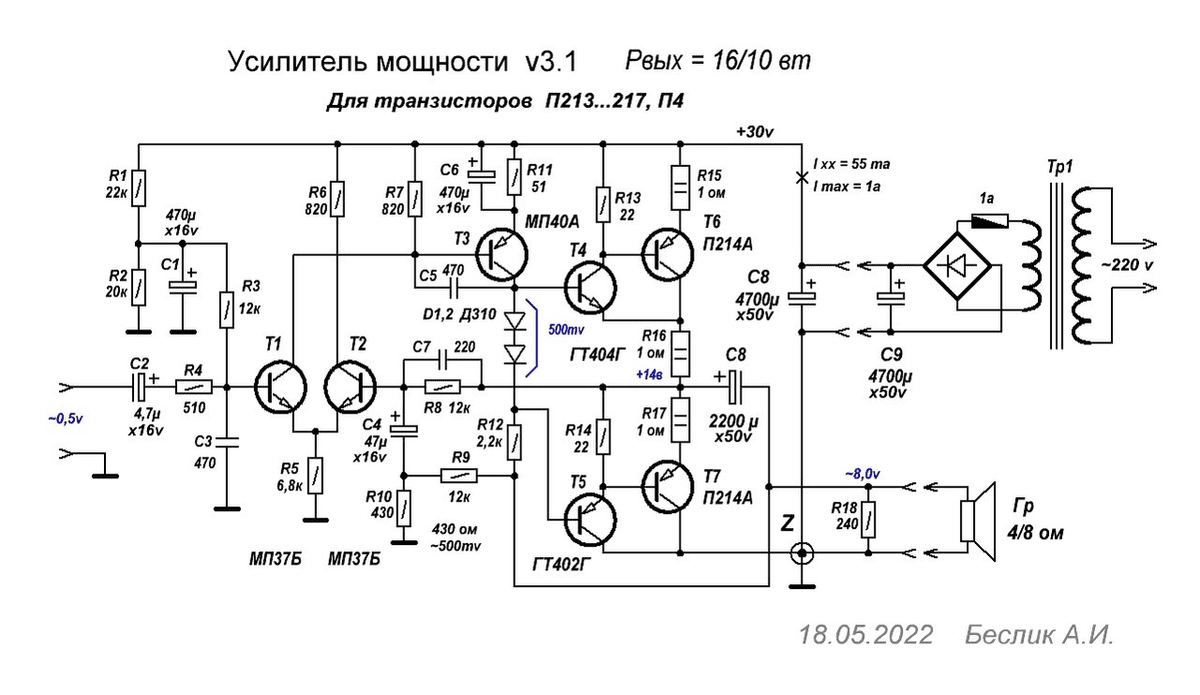

Приветствую, друзья. Статья посвящена любителям германия, ниже представлен материал для сборки усилителя мощности 6 Ватт, построенного на выходниках П605. Автор схемы - Беслик Александр Иванович. В сети есть несколько видеороликов по этому усилителю, есть и платы LAY6 формата, но мне они не особо приглянулись, поэтому было решено нарисовать LAY6 заново. По принципиальным схемам - их есть два варианта, первый для выходных транзисторов П214...П217 с маломощными МП37Б/МП40А, второй вариант с выходными П605А, эти схемы показаны ниже: Плата LAY6 формата рисовалась по схеме с выходными транзисторами П605А, но не ставились элементы R19 и C11, а параллельно R8 ставился конденсатор номиналом 220p как это было сделано в версии 3.1, в общем, схема простая, питание однополярное 24 Вольта, плата односторонняя, размер 136 x 94 mm, компоновка элементов на плате такая: Наш друг Алексей собрал данный усилитель с довольно не плохим результатом, и как он пишет - это проект со 100% повторяемостью. Плата в сборе выглядит следующим образом: Список элементов Beslik amplifier v3.02 6W: - T1, T2, T4 - МП37Б - 6 шт. - T3, T5 - МП40А - 4 шт. - T6, T7 - П605А - 4 шт. - R1 - 22k / 0,25W - 2 шт. - R2 - 20k / 0,25W - 2 шт. - R3, R8, R9 - 11k / 0,25W - 6 шт. - R4 - 510R / 0,25W - 2 шт. - R5 - 5k1 / 0,25W - 2 шт. - R6, R7 - 820R / 0,25W - 4 шт. - R10 - 200R / 0,25W - 2 шт. - R11 - 51R / 0,25W - 2 шт. - R12 - 1k5 / 0,25W - 2 шт. - R13, R14 - 30R / 0,25W - 4 шт. - R15, R16, R17 - 1R / 2W - 6 шт. - R18 - 240R / 0,25W - 2 шт. - C1, C6 - 470uF/16...25V электролит - 4 шт. - C2 - 4,7uF/16...25V электролит - 2 шт. - C3, C5 - 470p/50V - 4 шт. - C4 - 47uF/16...25V электролит - 2 шт. - C7 - 220p/50V - 2 шт. - C8 - 2200uF/50V электролит - 2 шт. - C9 - 1000...2200uF/35...50V электролит - 1 шт. Удачного повторения. Размер архива - 4 Mb.
