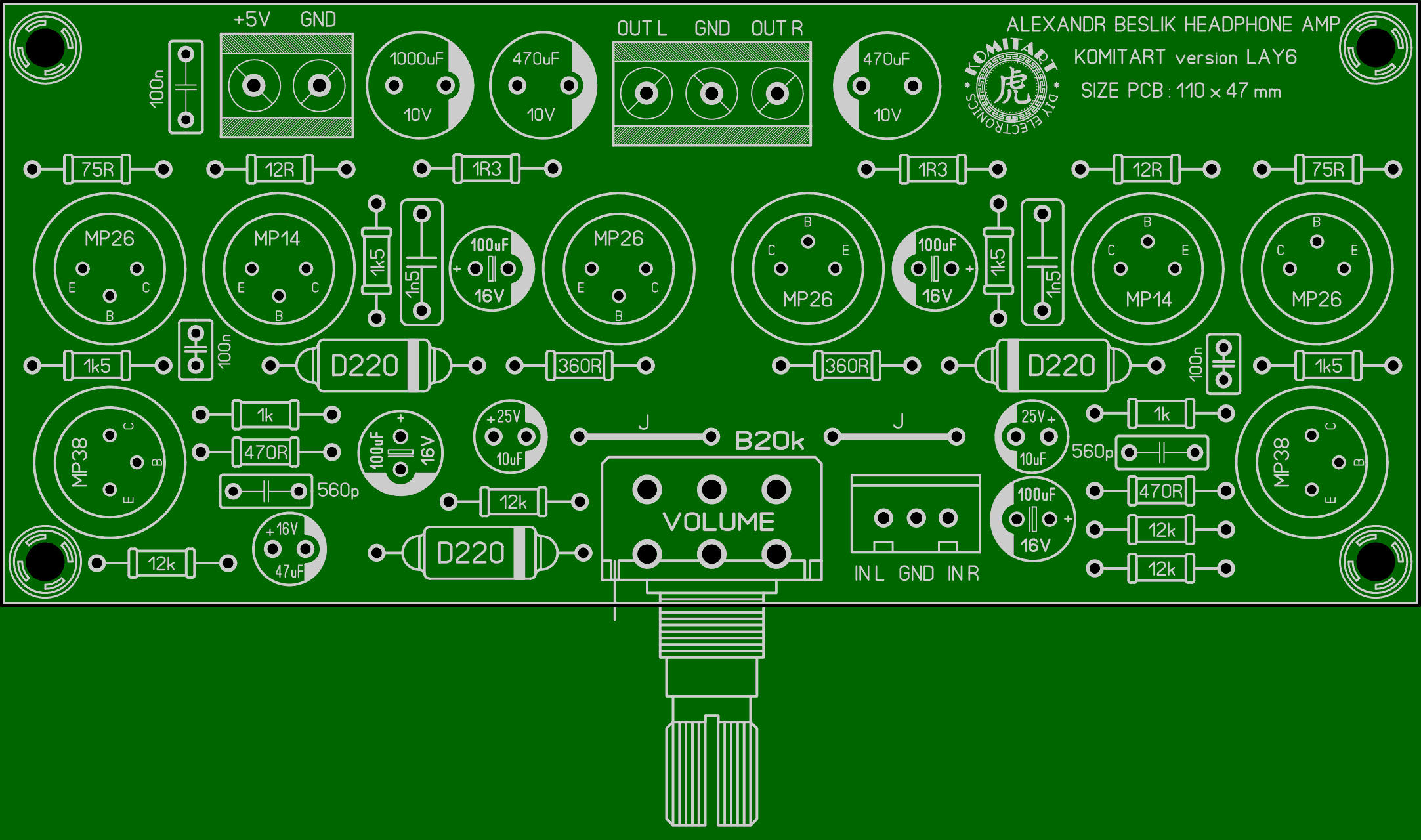

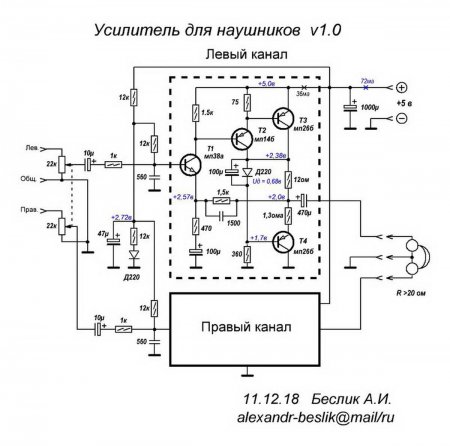

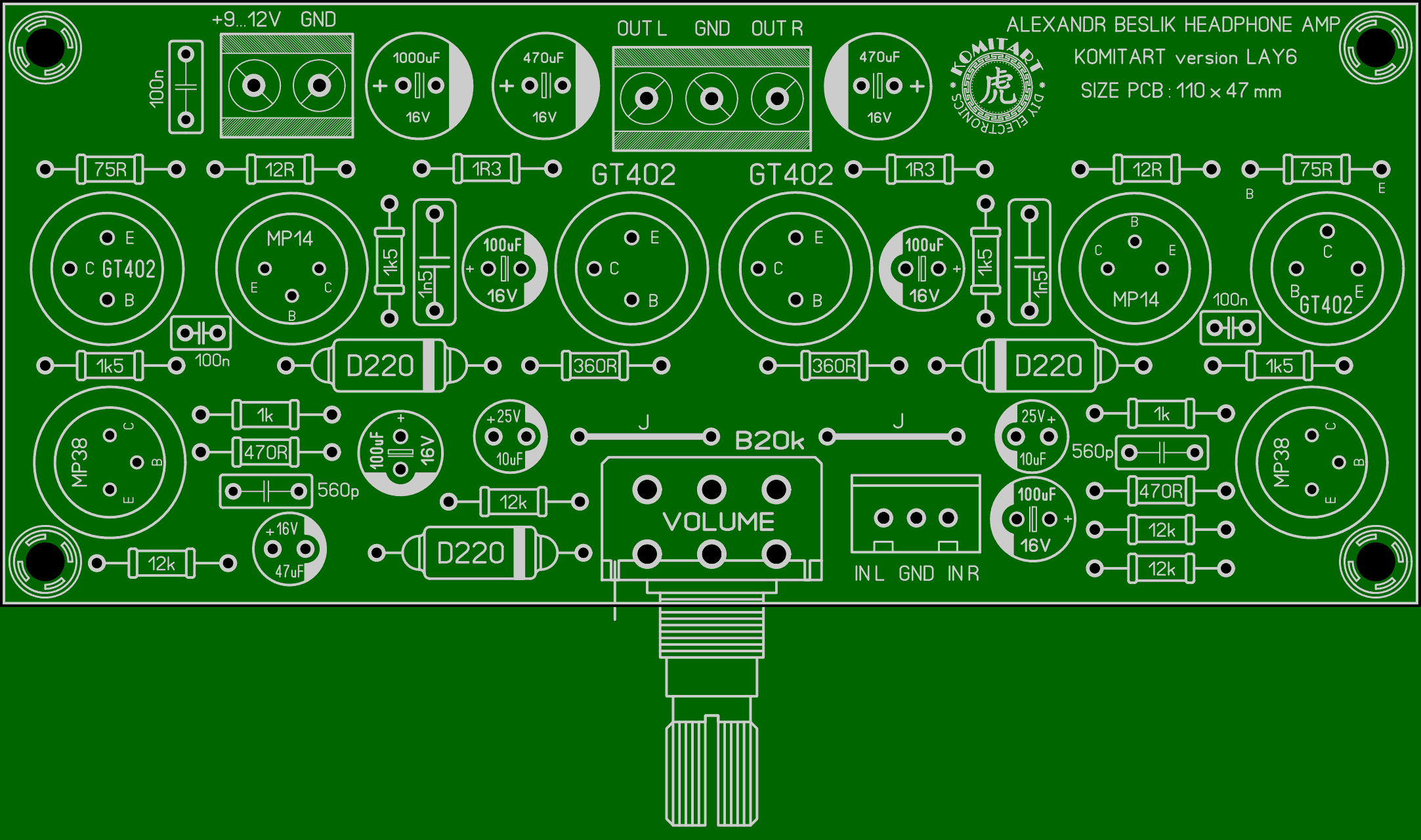

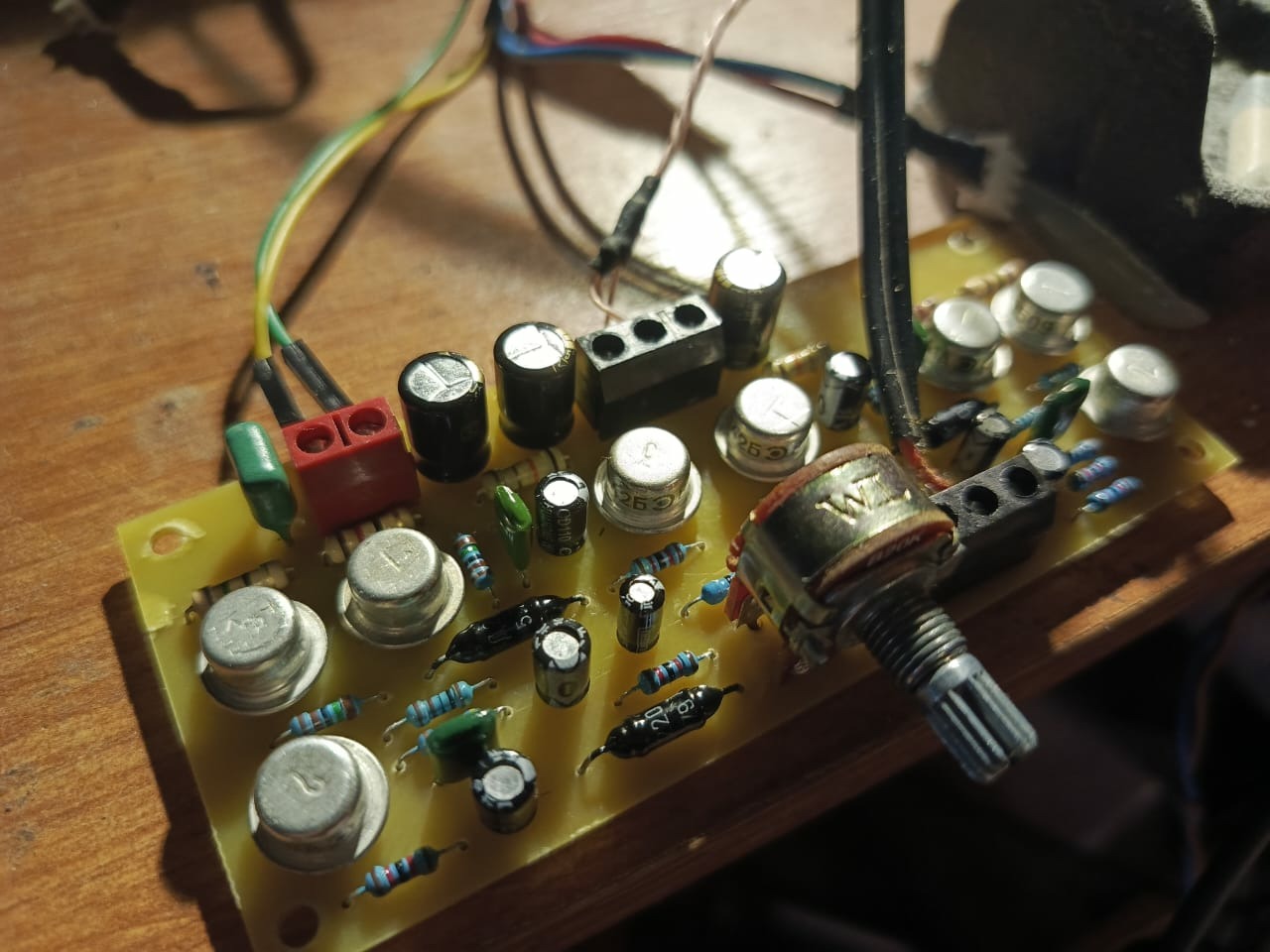

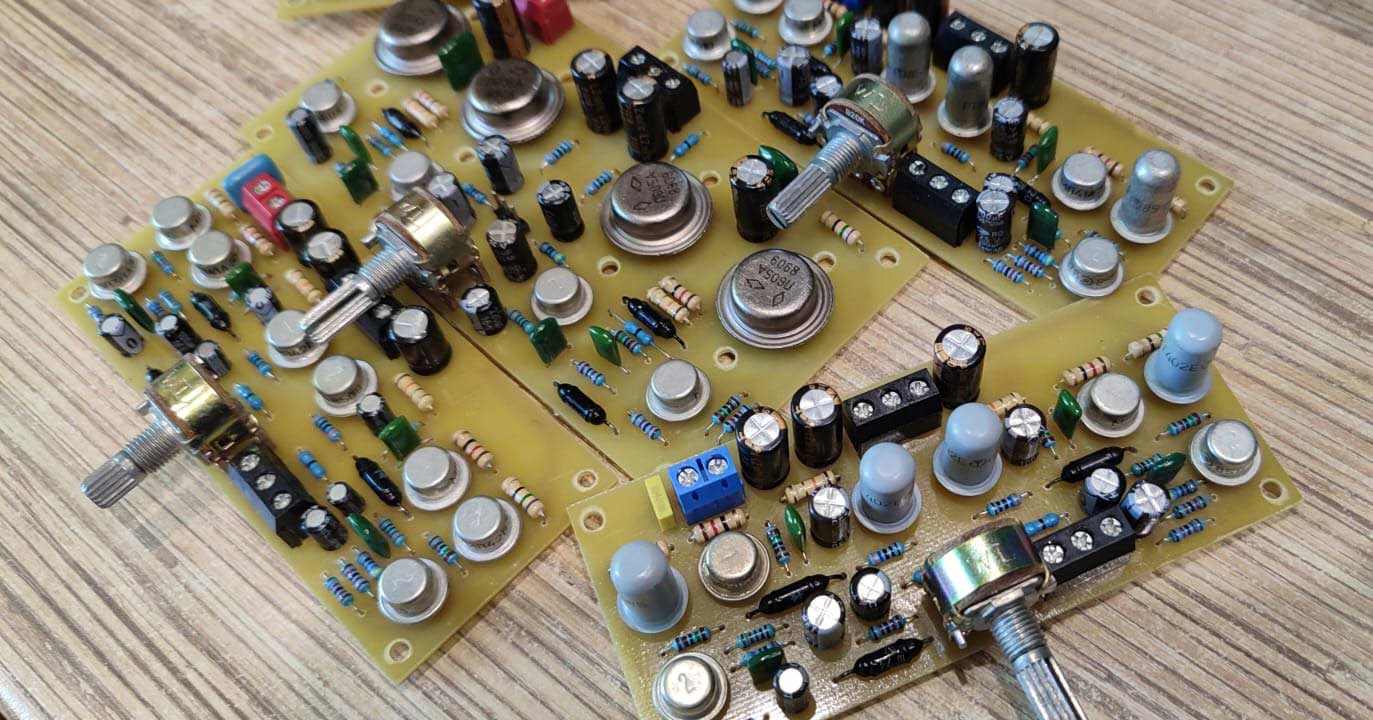

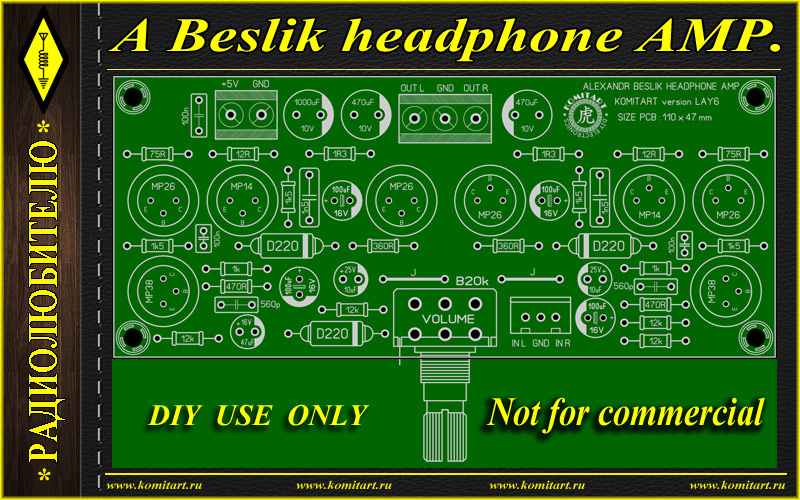

Усилитель для наушников А Беслика.  Приветствую, друзья. Начну статью с благодарности Алексею Т. за сопровождение проекта усилителя для наушников по схеме А. Беслика, сборку, настройку, и предоставленные фотографии печатных плат в сборе. На форумах схемы Беслика довольно обсуждаемы, поэтому я не стану переписывать то, что вы и так можете прочитать без моей помощи, я остановлюсь на нашей переписке с Алексеем, и так, давайте по порядку. Принципиальная схема:  Сообщение от Алексея Т. : Юрий Алексеевич доброго времени суток! Собрал я усь Беслика для ушей по вашей печатке, все заработало сразу но при включении появился возбуд и именно для левого канала, не знаю с чем это связано, может из-за разных характеристик транзисторов(бэта), или из-за разводки платы( германий очень капризный в разводке проводников), в общем ,чтобы убрать возбуд нужно для левого и правого каналов зашунтировать базы транзисторов кондером 0,1uF, шум в паузах исчез, "белый шум"(укв) тоже исчез, звук шикарный, мои Синхайзеры на 60 ом раскачал на ура, можно источник питания импульсный поставить работает тоже на ура, пожалуйста дорисуйте два конденсатора на плате, даю 100% гарантию что будет работать на отлично! Электролиты по питанию и на выход наушников лучше сделать с шагом 3,5-4 мм между выводами я поставил на 6,3 вольта 820 мкф три штуки от материнки и то еле влезли. С выходниками на ГТ402 я соберу позже, и тоже вам отпишусь! *** Разводка печатной платы практически одинаковая как для левого, так и для правого канала, просто она зеркальная, но тем не менее я учел пожелание Алексея и добавил на плату вышеупомянутые конденсаторы антизвона, так же подкорректировал макросы электролитов по питанию и по выходу усилителя. *** Сообщение от Алексея Т. : Усилитель реально хорош, правда ток покоя у меня выставился почему то всего 25мА на два канала, при заявленных 72 мА при 5 Вольтах, Т3-Т4 МП42Б, Т2-МП4А, Т1-МП38А. Многие на форумах жалуются на свист при вращении переменника и уквшный шум, сейчас это всё исправлено и искажений нет даже на максимальной громкости, у меня наушники не выдерживают максималку но играют чисто и без искажений, все частоты на слух присутствуют, низов хватает с полна. Немного протестил усь Беслика и заодно нашел косяк, вместо резисторов на 360 Ом я впаял по запаре на 12к, поэтому ток и был 25ма, а сейчас ток 68ма все пришло в норму, питающие напряжения от 2 до 9 вольт. *** Речь выше шла о версии усилителя на транзисторах МП*** с 5 Вольтовым питанием, плата односторонняя, размер 110 x 47 mm, компоновка элементов на плате такая:  Фото печатной платы в сборе на транзисторах МП*** от Алексея:  Выше было упомянуто, что вскоре выйдет вариант этого же усилителя с применением транзисторов ГТ402 на выходе, я не стану дробить этот материал на разные статьи, поэтому в том же файле платы LAY6 формата я добавлю его второй вкладкой. Сообщение от Алексея Т. : Юрий Алексеевич добрый вечер!) Спешу ещё поделиться своими наблюдениями насчет усилителя для наушников Беслика. Выход на ГТ402Е меня очень сильно зацепил и я сотворил еще один усь на этих транзисторах но теперь я подобрал их по коэффициенту усиления, я поставил с бетой ((или коэффициент усиления по току, hFE)) 100, и теперь ток покоя у меня при 9 Вольтах составил 120mA, а при 12V - 140mA, ну и отсюда конечно звук стал намного лучше гоняю усь второй день и никак не могу наслушаться, ГТ402Е очень музыкальные транзисторы!) Есть к вам просьба одна не смогли бы вы тот же самый усь сделать на выходниках П605 прямо на плате? Начитался что эти транзисторы очень хороши в звуке, буду премного благодарен!) На следующий день: Собрал я Беслика на ГТ402Е, звук впечатлил, но питания 5 Вольт для него мало, работать будет ,но не так как нужно. Я подал питание сначала 9 вольт(i-90mA) и 12 вольт(i-100mA) на два канала, усилитель заработал как надо, меньше 9 вольт лучше не подавать , для 5 вольт выход на МП лучше делать! Выходники на ГТ402 греются но радиаторы не нужны, антизвонный кондер все таки поставить нужно. Как пятивольтовый от usb на МП очень хорошо, а уже как стационарный на ГТ ещё лучше и не нужно мудрить и искать навороченные схемы для ушей класса А( но это мое субъективное мнение)! Хочу ещё попробовать с предом на лампе и с выходом на ГТ. *** В общем, версия усилителя с выходными ГТ402 Алексеем собрана, проверена, результат впечатляет. Плата так же односторонняя, размер такой же (110 x 47 mm), компоновка тоже похожа на предыдущую:  На фото ниже показаны платы в сборе и на МП и на ГТ402 транзисторах, а так же плата с выходными П605, но о ней мы поговорим немного позже.  В схеме нет элементов, требующих подбора или настройки. Все режимы устанавливаются автоматически. Список элементов для двух каналов для версии на МП: - Для Т1 подходят: МП10Б, МП11, МП11А, МП37Б, МП38, МП38А. Для других букв нужен отбор по бета > 30 - 2 шт. - Для Т2 подходят: МП14Б, МП15, МП15А, МП41, МП41А, МП42А, МП42Б. Для других букв нужен отбор по бета > 30 - 2 шт. - Для Т3 и Т4 подходят: МП25Б, МП26Б, МП41, МП41А, МП42А, МП42Б. Для других букв нужен отбор по бета > 30 - 4 шт. - Диод Д220 - 4 шт. - Переменный сдвоенный резистор B20k (линейный) - 1 шт. - Резистор 12k/0,25W - 4 шт. - Резистор 470R/0,25W - 2 шт. - Резистор 1k/0,25W - 2 шт. - Резистор 1k5/0,25W - 4 шт. - Резистор 360R/0,25W - 2 шт. - Резистор 1R3/0,25...0,5W - 2 шт. - Резистор 12R/0,25...0,5W - 2 шт. - Резистор 75R/0,25...0,5W - 2 шт. - Конденсатор 560pF/50V - 2 шт. - Конденсатор 1n5/50V - 2 шт. - Конденсатор 47uF/16V электролит - 1 шт. - Конденсатор 10uF/25V электролит - 2 шт. - Конденсатор 100uF/16V электролит - 4 шт. - Конденсатор 470uF/16V электролит - 2 шт. - Конденсатор 100n/50V - 3 шт. - Конденсатор 1000uF/16V электролит - 1 шт. - Входной клеммник 3 Pin 2,54 mm - 1 шт. - Клеммник питания 2 Pin 5 mm - 1 шт. - Выходной клеммник 3 Pin 5 mm - 1 шт. Удачного повторения. Размер архива - 1,1 Mb.
