25-05-2024, 08:00
Раздел: PREAMPLIFIERS




LITE IC MM RIAA phono preamp.

LITE IC MM-RIAA phono Komitart projectLITE IC MM-RIAA phono Komitart project


Приветствую, друзья. В этой статье собран материал по печатной плате, которую можно найти на Алиэкспресс, точное название лота "Плата LITE IC фонокорректора, печатная плата, вращающийся, Maganetic MM RIAA", хотя у разных продавцов название лота может отличаться. В информации о товаре было указано следующее:

Он основан на классической схеме YBA, эффективно подавляет статический шум и может использоваться с любым регулируемым источником питания. Двусторонняя
позолоченная печатная плата. Блок питания стабилизированный ± 15V.
Рекомендуемый операционный усилитель: 0PA2604, YD2200, NE5532.
Усиление: 100 раз.
Размер печатной платы: 66*47 мм

Принципиальная схема в описании была в жутком качестве с плохо читаемыми номиналами, пришлось перерисовывать заново:


Lite IC Phono RIAA corrector schematicLite IC Phono RIAA corrector schematic

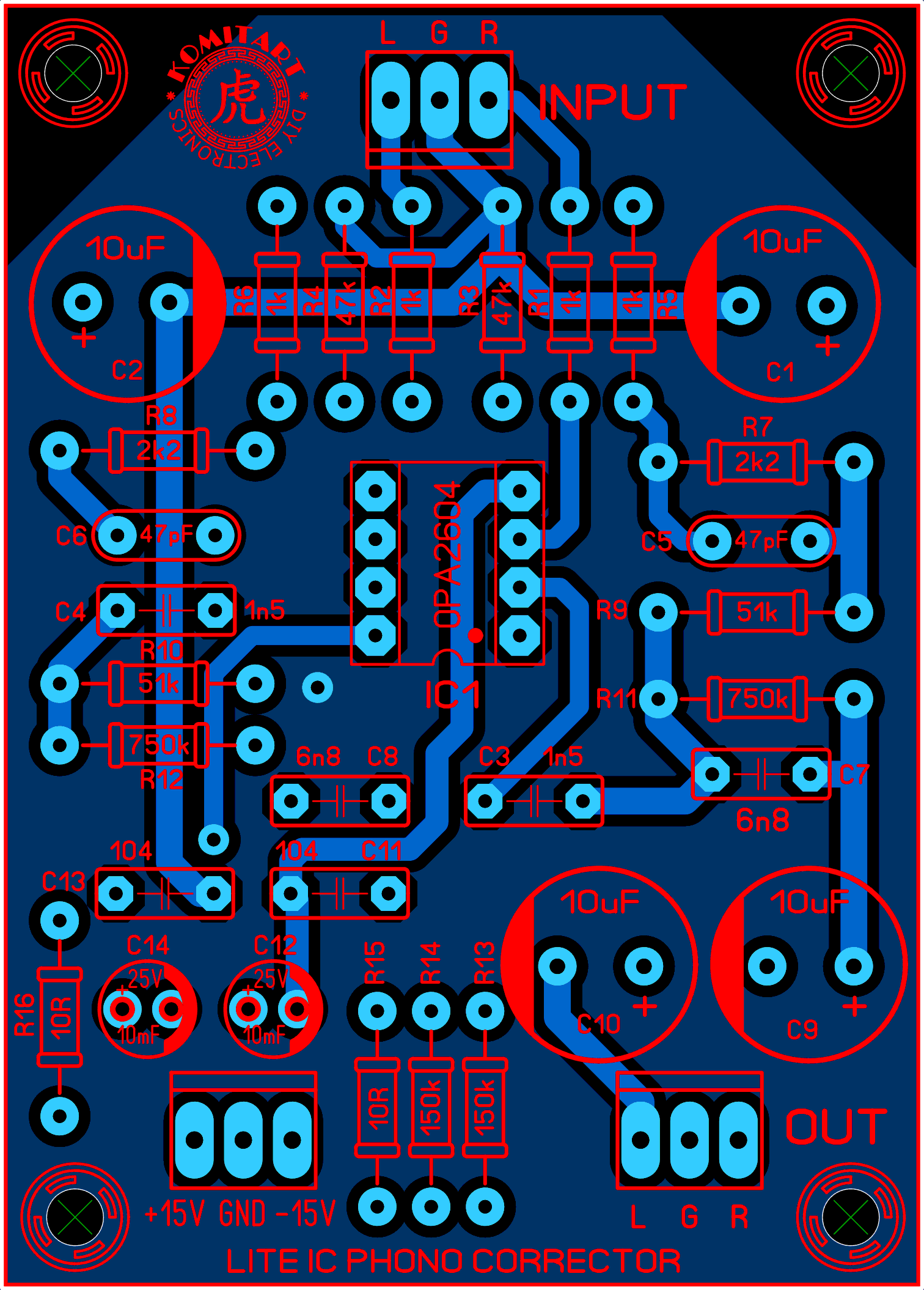

Печатная плата LAY6 формата двухсторонняя, размер у меня получился больше на 1mm с каждой стороны, думаю это не критично, вид лейки показан ниже:

Lite IC Phono RIAA corrector Komitart LAY6 F1Lite IC Phono RIAA corrector Komitart LAY6 F1


Список элементов LITE IC Maganetic MM RIAA phono preamp:

- DA1 - OPA2604 (YD2200) - 1 шт.
- R1, R2, R5, R6 - 1k / 0,25W - 4 шт.
- R3, R4 - 47k / 0,25W - 2 шт.
- R7, R8 - 2k2 / 0,25W - 2 шт.
- R9, R10 - 51k / 0,25W - 2 шт.
- R11, R12 - 750k / 0,25W - 2 шт.
- R13, R14 - 150k / 0,25W - 2 шт.
- C1, C2, C9, C10, C12, C14 - 10uF / 25V электролит - 4 шт.
- C3, C4 - 1n5 - 2 шт.
- C5, C6 - 47pF - 2 шт.
- C7, C8 - 6n8 - 2 шт.
- C11, C13 - 100nF - 2 шт.
- Панелька DIP8 для ОУ - 1 шт.
- Клеммники 3 Pin 2,54 mm - 3 шт.

Плата в сборе выглядит так:


lite-icb-preamplifier-phono-mm-riaa-photo-2lite-icb-preamplifier-phono-mm-riaa-photo-2


Удачного повторения. Размер архива - 1,7 Mb.
