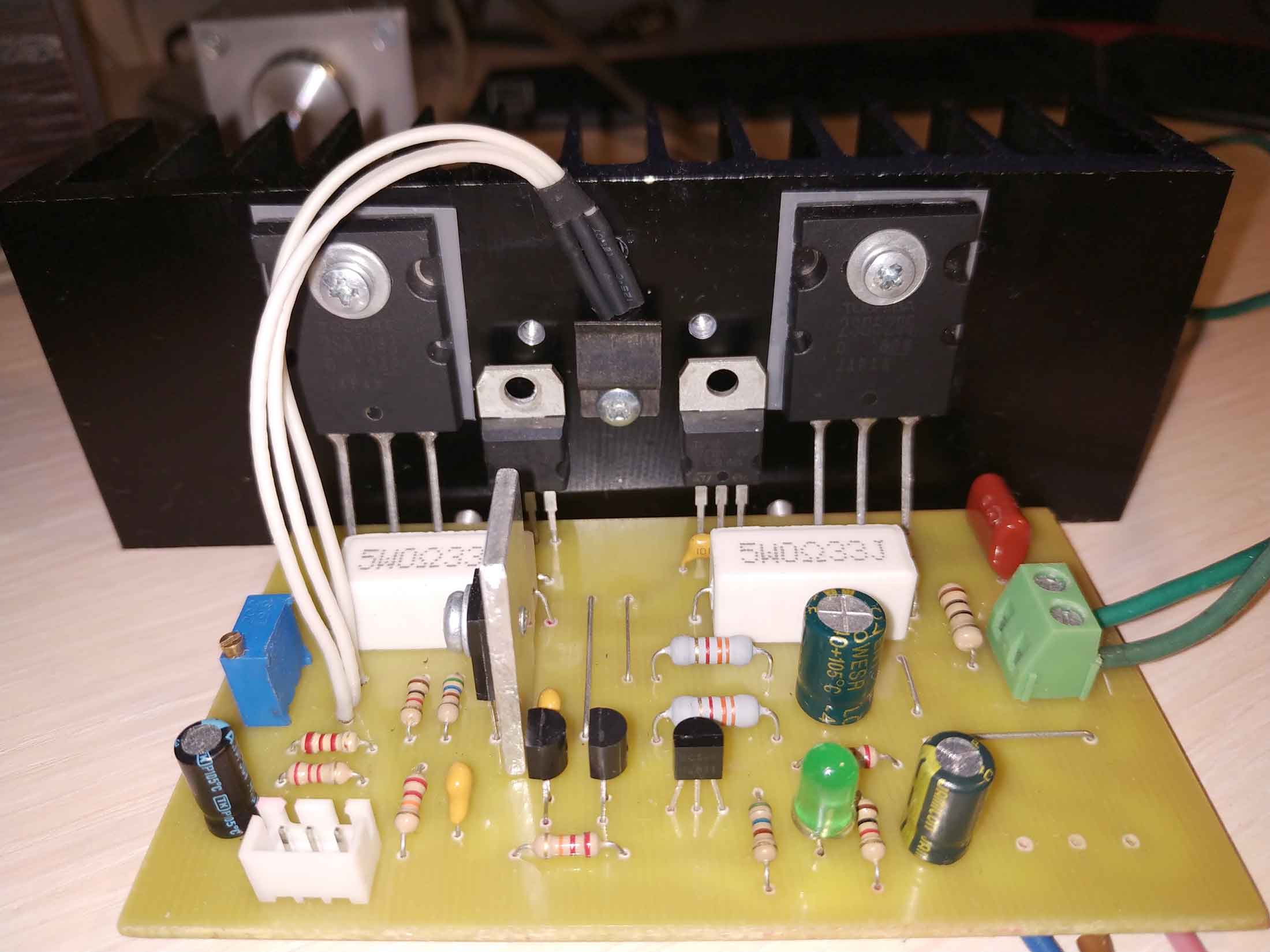

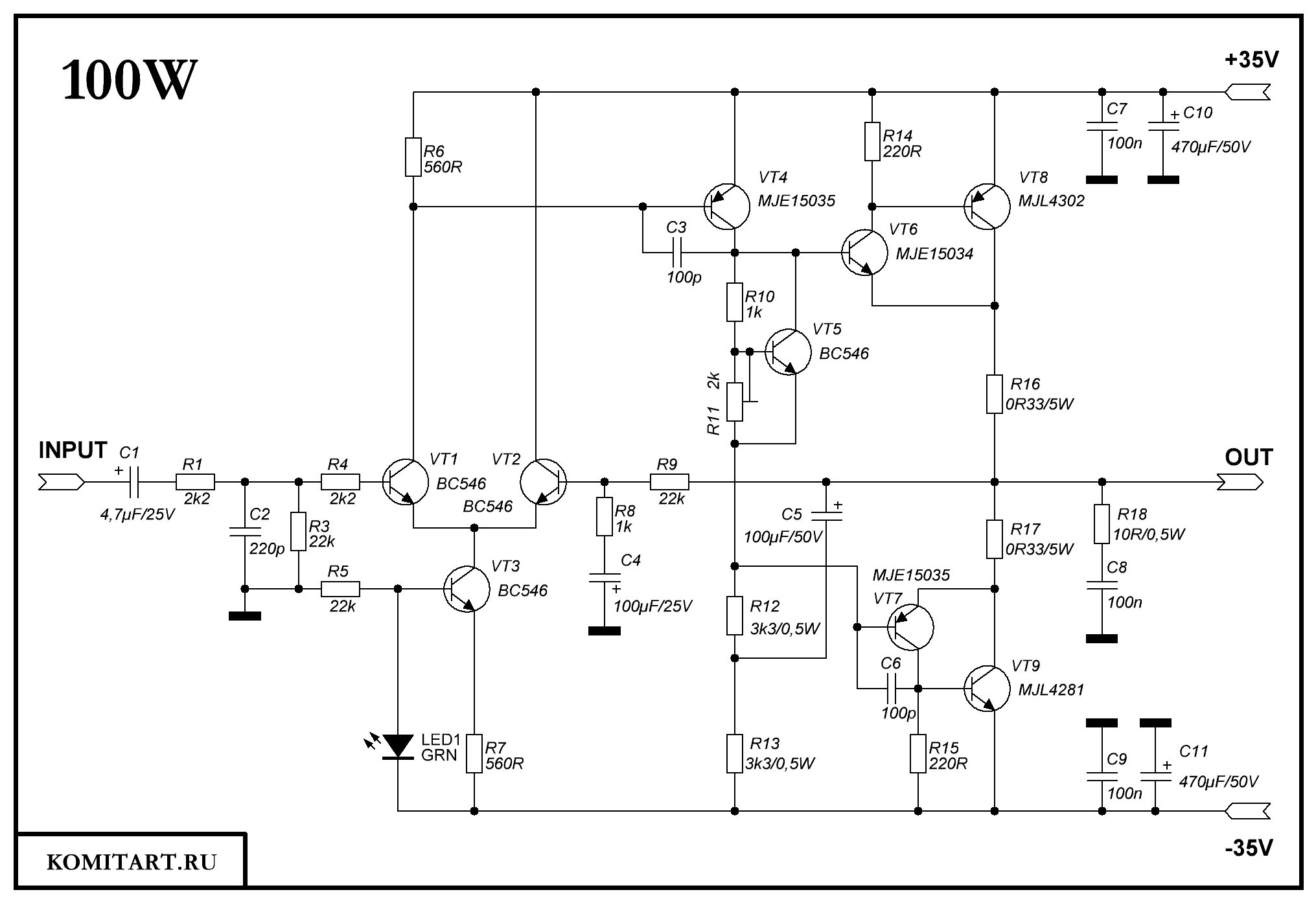

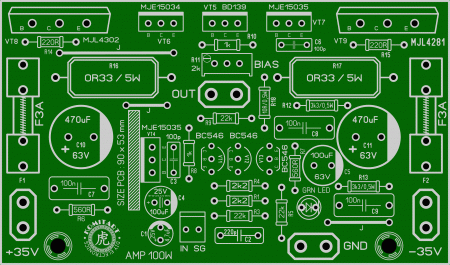

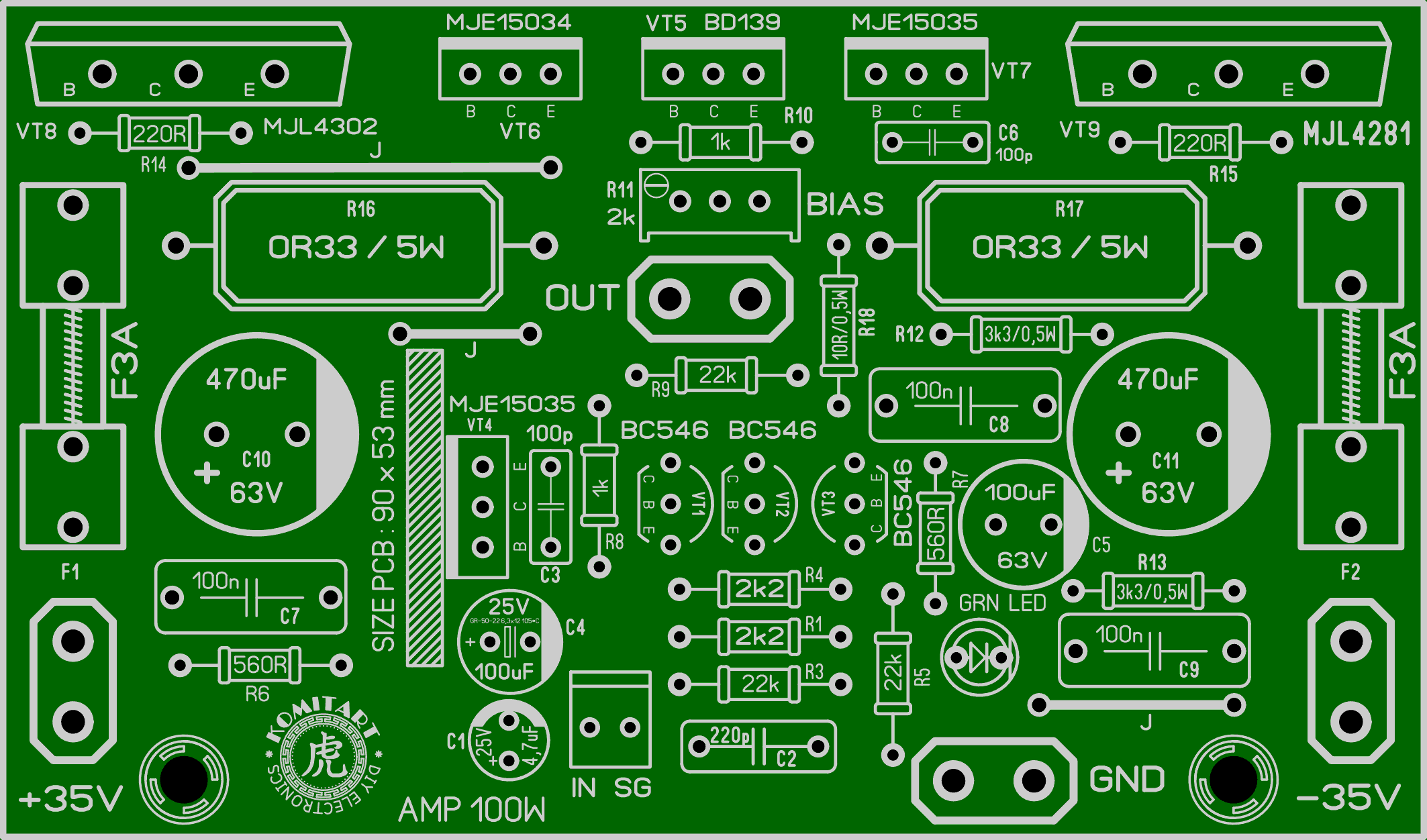

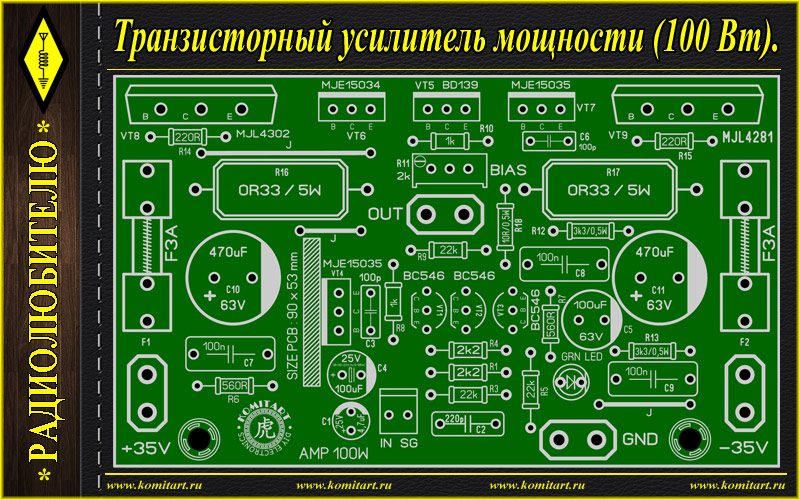

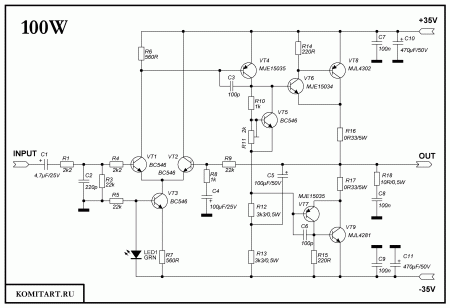

Простой транзисторный усилитель мощности 100 Вт.  Приветствую, друзья. Очередная статья, на которую меня подвиг Сергей (Oduvan Chik), прислав принципиальную схему и печатную плату в формате LAY6, на сей раз это транзисторный усилитель мощностью 100 Ватт, плата в сборе, которую он собрал и запустил уже мелькала на одной из фотографий в статье под названием Присланная плата LAY6 мне не очень понравилась, хоть она и опробована, как говорится, в железе, но, как по мне, лучше бы было расположить термокомпенсирующий транзистор VT5 в один ряд с выходными и предвыходными, мне больше нравится рядное исполнение, а так же VT5 вместо BC546, висящего на проводах идущих к радиатору, при разработке своего варианта ПП поставил BD139, хуже от этой замены точно не будет, а крепить его к радиатору будет гораздо удобнее. Габариты получились немного меньше чем были, и при этом на плату ещё поставил предохранители в плечи питания и добавил по электролиту в каждое плечо 470uF, ёмкость вроде не большая, но и они лишними точно не будут, хотел поставить по 1000uF, но уже места не было лишнего. Схема этого усилителя есть на многих сайтах, это У самоделкина, на Радиокоте, и ещё где то видел, но на тот сайт у меня антивирус заругался. На тех сайтах платы есть, но они на столько убогие, просто караул, такое впечатление что элементы на плату хаотично накидали. Компоновку элементов на новой плате я покажу чуть дальше, а пока приведу принципиальную схему, её я тоже перерисовал заново, и так схема:  Обращу внимание, в новой схеме отсутствует резистор R2, я не стал его показывать, потому что для сборки платы одного канала он не нужен, и в печатной плате его тоже нет, ну а желающие собрать такой усилитель в мост я думаю разберутся. В архив я положу оригинал схемы, а в файле LAY6 формата вы найдёте две вкладки, на одной плата как на фото из вышеуказанной статьи, которая была собрана Сергеем, ну а на второй вкладке новая версия, вкладки подписаны. Оба варианта плат односторонние, размер указан в слое шелкографии, новая компоновка элементов такая:  Обращаю внимание, на плату нанесена и нумерация элементов и их номиналы, думаю это облегчит сборку усилителя. Список элементов для сборки одного канала: - VT1, VT2, VT3 - BC546 - 3 шт. (можно поставить 2SC945 - проверяйте цоколевку) - VT4, VT7 - MJE15035 - 2 шт. - VT5 - BD139 (BC546) - 1 шт. - VT6 - MJE15034 - 1 шт. (можно поставить BD139) - VT8 - MJL4302 - 1 шт. (можно поставить 2SA1943) - VT9 - MJL4281 - 1 шт. (можно поставить 2SC5200) - LED1 - светодиод типа АЛ307 зеленый - 1 шт. (суперяркие не ставить) - R1, R4 - 2k2/0,25W - 2 шт. - R3, R5, R9 - 22k/0,25W - 3 шт. - R6, R7 - 560R/0,25W - 2 шт. - R8, R10 - 1k/0,25W - 2 шт. - R11 - TrimPot 2k (подстроечный резистор 3296 многооборотный) - 1 шт. - R12, R13 - 3k3/0,5W - 2 шт. - R14, R15 - 220R/0,25W - 2 шт. - R16, R17 - 0R33/5W - 2 шт. - R18 - 10R/0,5W - 2 шт. - C1 - 4,7uF/25V электролит - 1 шт. - C2 - 220pF/50V - 1 шт. - C3, C6 - 100pF/50V - 2 шт. - C4 - 100uF/25V электролит - 1 шт. - C5 - 100uF/50V электролит - 1 шт. - C7, C8, C9 - 100n/50V - 3 шт. - C10, C11 - 470uF/50V электролит - 2 шт. - Предохранительная колодка под монтаж на плату + предохранитель 3А - 2 шт. - Разъём 2Pin 2,54mm (вход) - 1 шт. - Клемма "ножевая" 5 mm - 4 шт. В заключение добавлю, по отзыву Сергея усилитель звучит просто замечательно. Выходные транзисторы применил 2SC5200 / 2SA1943 и TIP41C + TIP42C (VT6 и VT7), ток покоя примерно 70mA накрутил, думаю достаточно, крутил и больше, но никаких изменений не услышал и не увидел. Вот фото:  Удачного повторения. Размер архива - 0,7 Mb.
