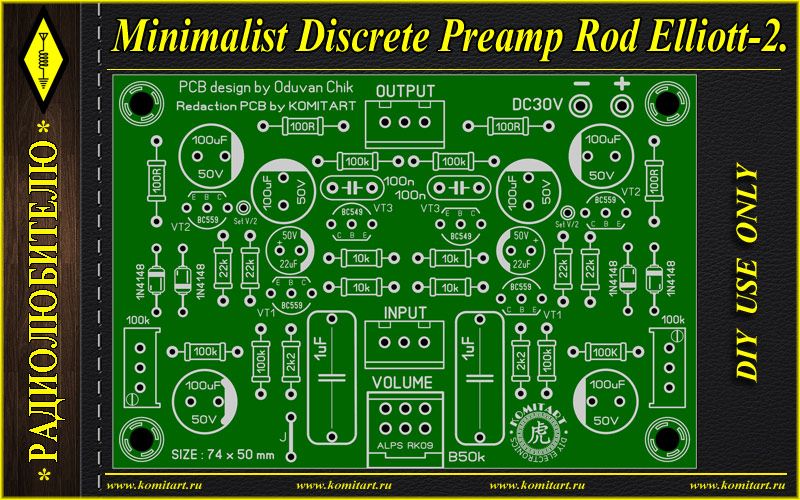

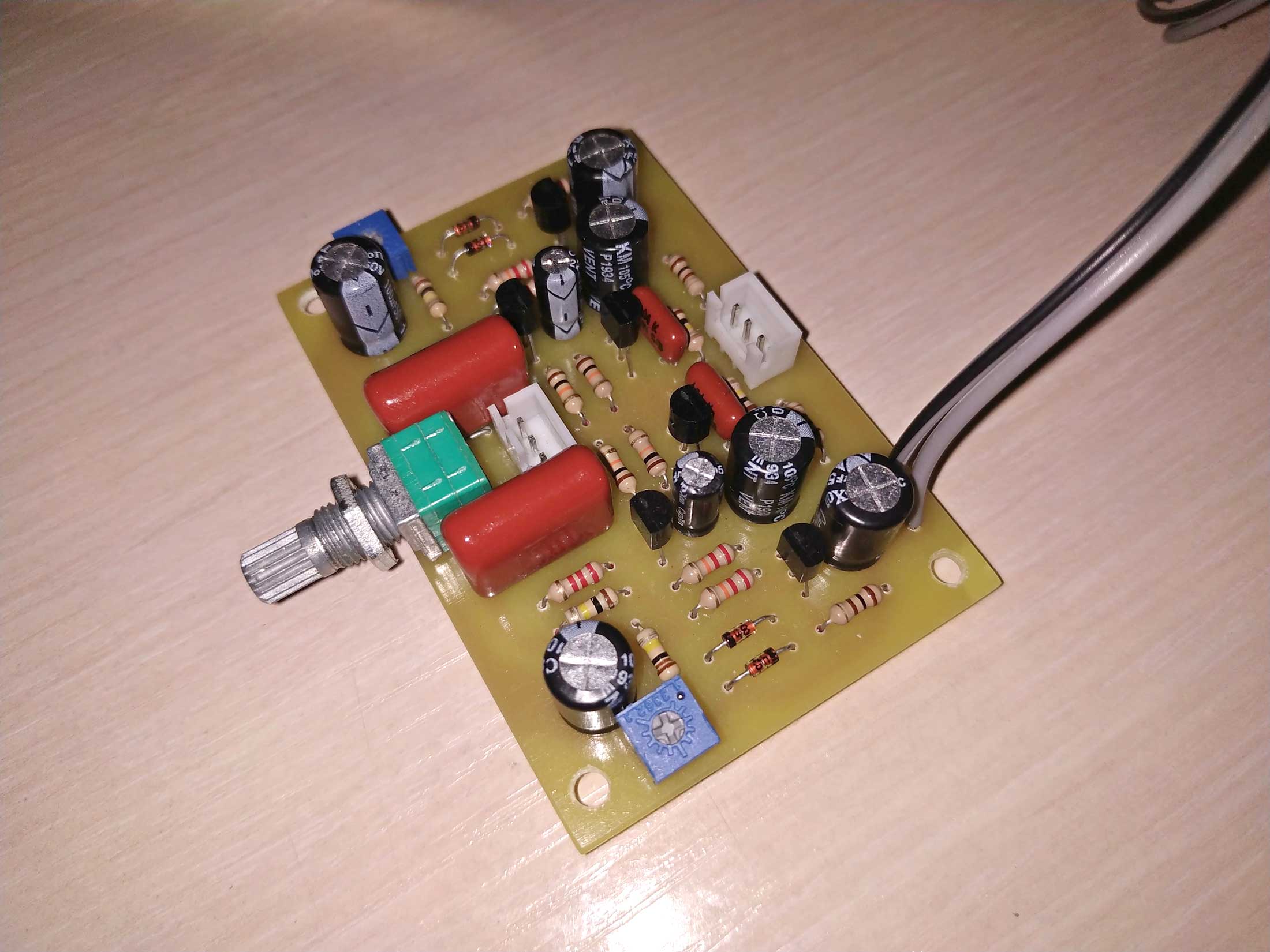

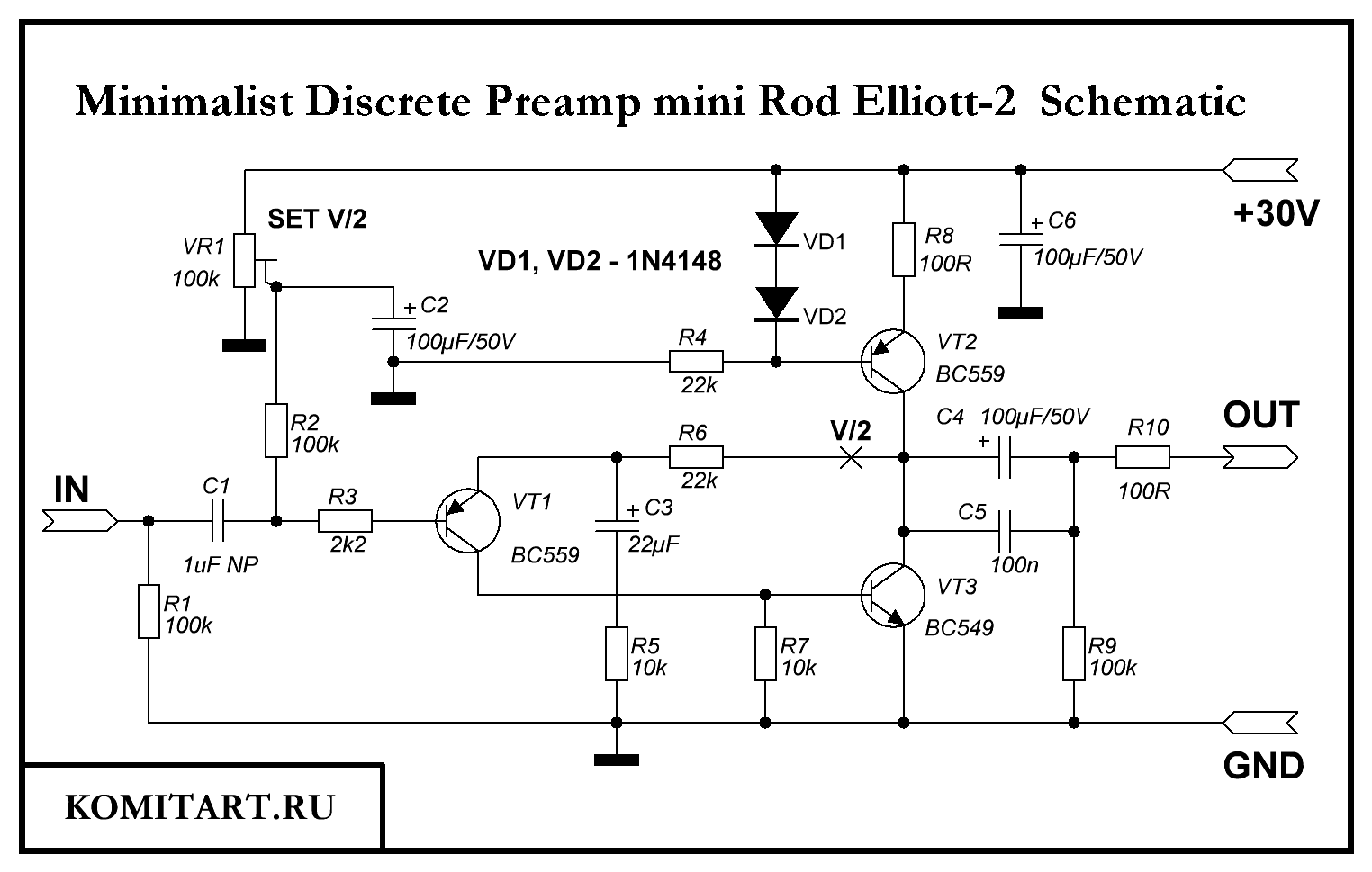

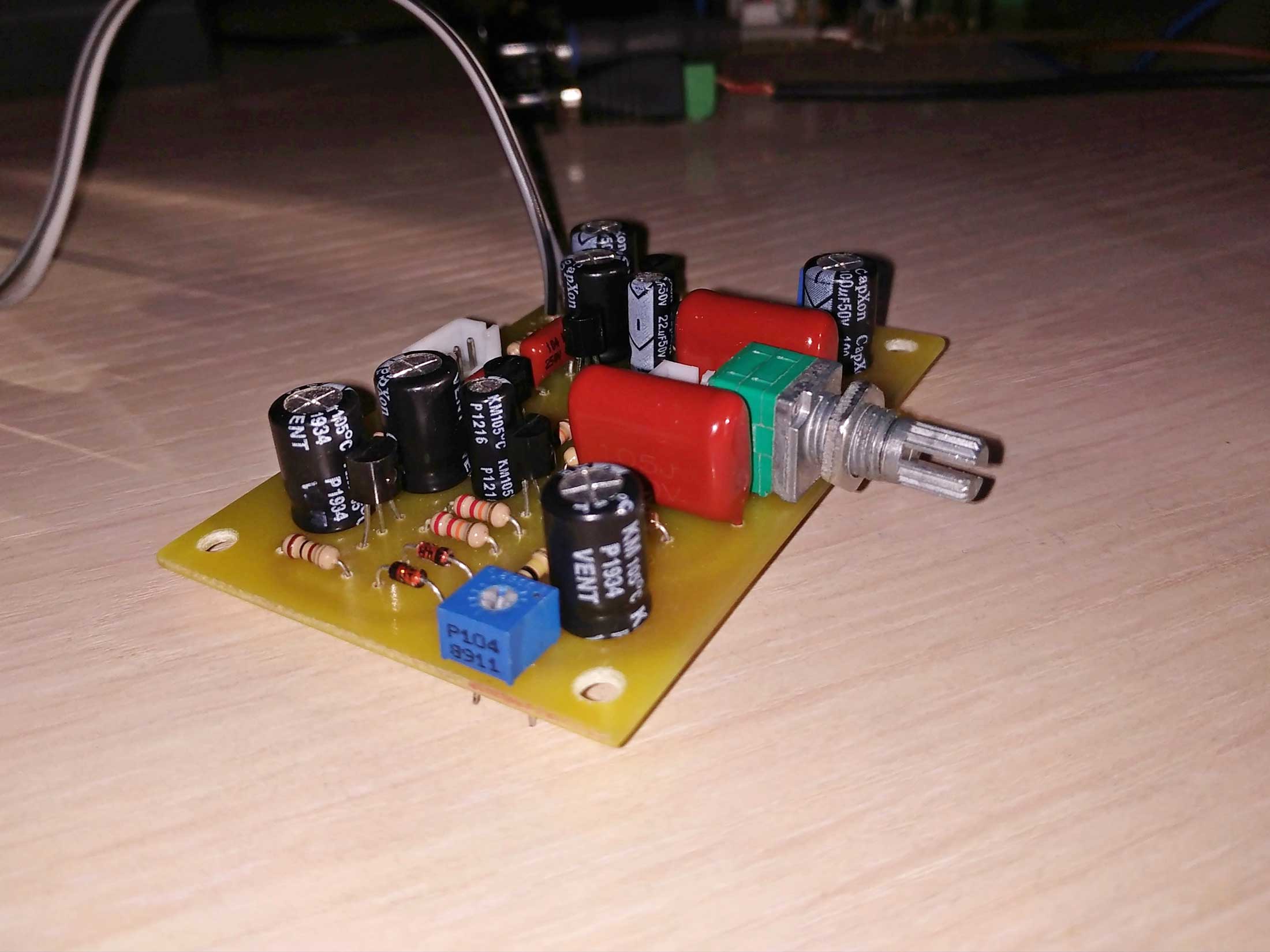

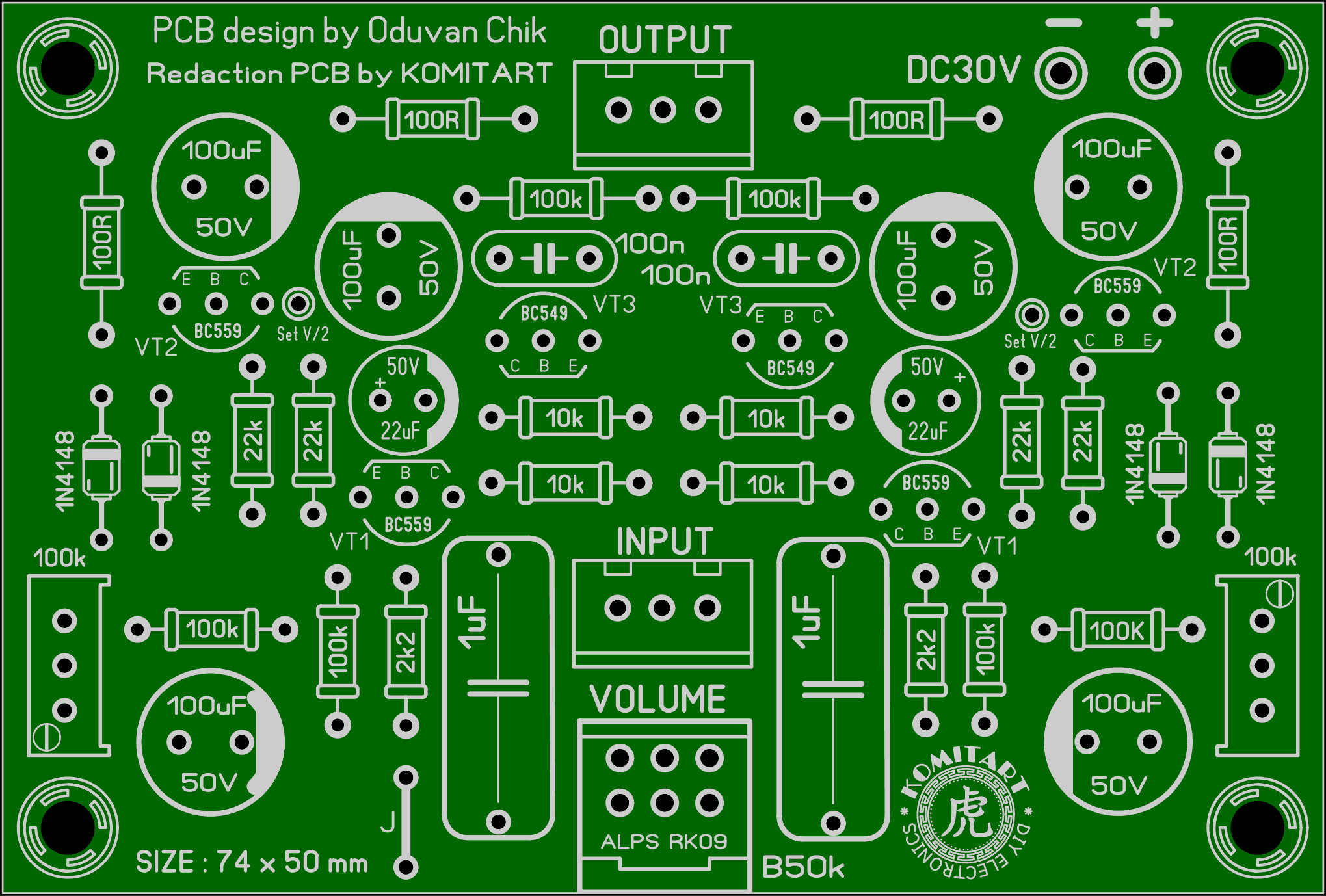

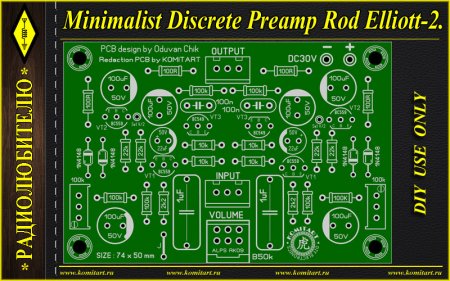

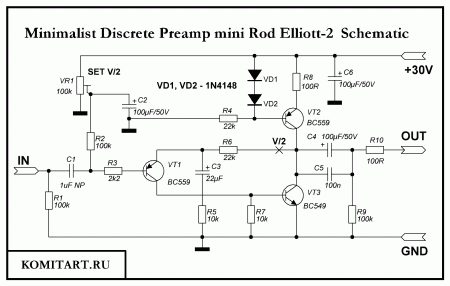

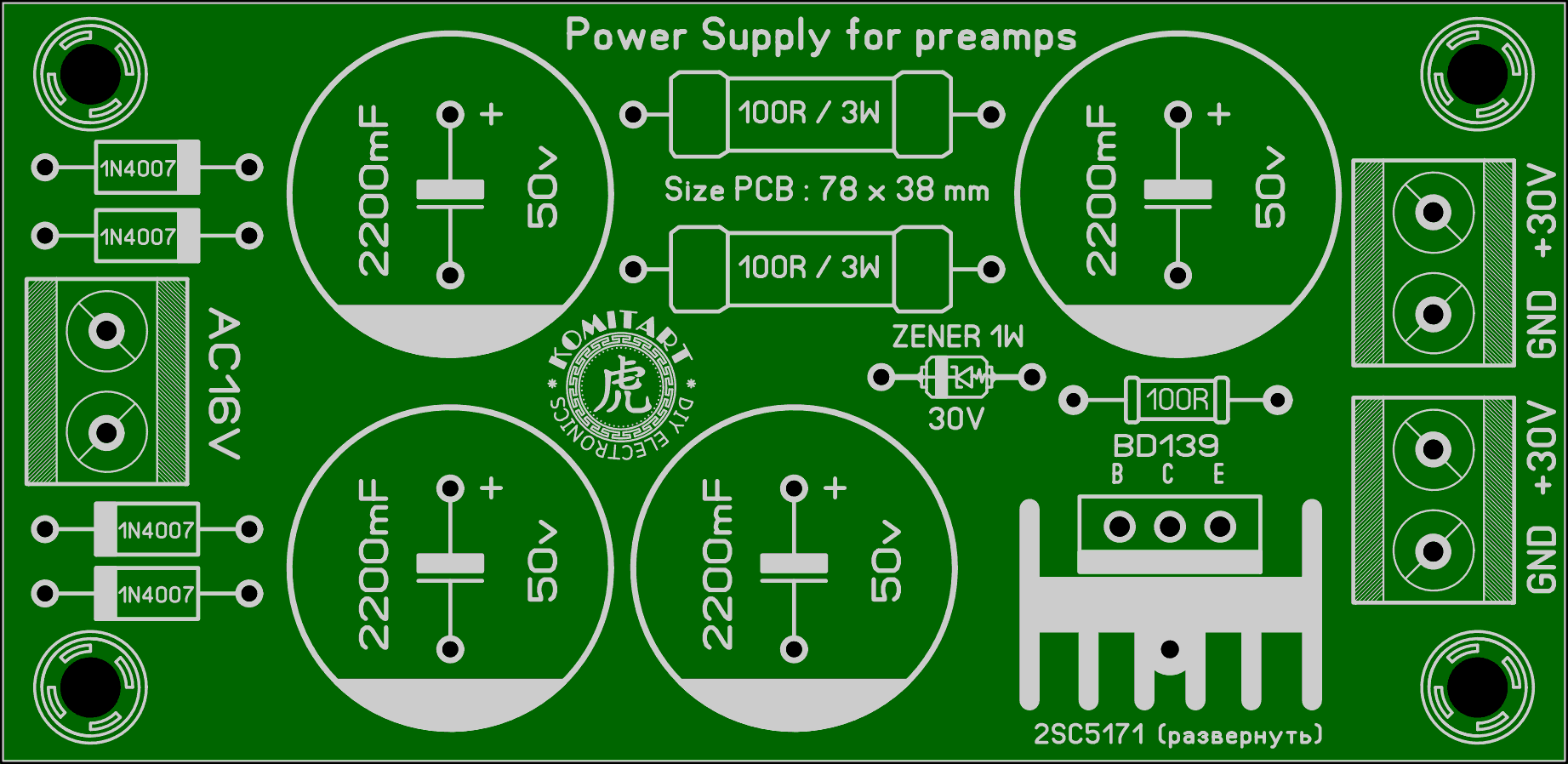

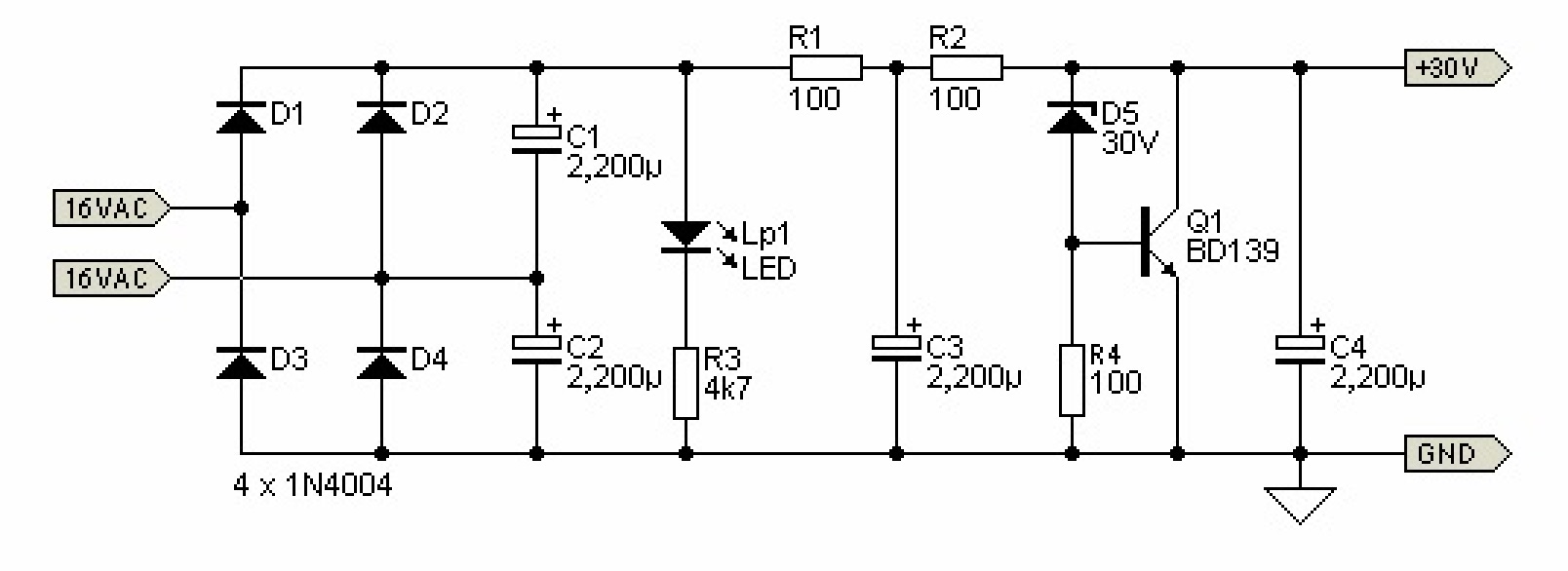

Приветствую, друзья. Это вторая статья по мини дискретному предусилителю от Рода Эллиотта, ссылка на первую версию ниже: В архиве есть вся информация из первоисточника, поэтому пересказывать её нет необходимости, напишу по минимуму. Называется этот проект в оригинале "Минималистичный дискретный Hi-Fi предусилитель (Проект 37)" Ноябрь 1999, Род Эллиотт (ESP). Предусилитель, предназначенный для минималистов и не имеющий никаких излишеств вообще, является целью дизайна этого проекта. Он разработан как предусилитель для усилителя Death of Zen (DoZ) Class-A (Project 36) и имеет очень низкий уровень шума и искажений, при минимальном количестве компонентов, полностью дискретная схема. Этот модуль усиления может быть использован в качестве основы для любого предусилителя - производительность образцовая, с низким уровнем шума, широкой полосой пропускания, и звучит он действительно очень хорошо. В таблице ниже приведены номинальные характеристики модуля предусиления. - Искажение < 0,01% - Выходное напряжение 6.0 В RMS - Выходное сопротивление < 200 Ом - Минимальная нагрузка 2 кОм - Частотная характеристика 10 Гц - 100 кГц (-0,5 дБ) - Коэффициент усиления по напряжению 10 дБ номинальный - Напряжение питания 30 В - Потребляемый ток <10 мА Принципиальная схема предусилителя показана ниже: Разводку печатной платы сделал Сергей (Oduvan Chik), редакция моя, эта информация указана в слое шелкографии, плата односторонняя, размер 74 x 50 mm, компоновка элементов на плате показана на следующем изображении: Как написал Сергей - У Эллиотта я несколько схем собирал и ни разу с плохим результатом. Многие остаются довольны, вот фото платы в сборе: И немного остановлюсь на блоке питания из оригинальной статьи, который рекомендует автор для этого прeдусилителя. Схема: Плата блока питания односторонняя, размер 78 x 38 mm, LAY6 выглядит так: Как пишется в оригинальной статье блок питания собранный по такой схеме будет иметь пульсации и шум менее 10 мкВ. Список элементов для схемы Minimalist Discrete Preamp mini Rod Elliott v2 (для двух каналов): - Q1L, Q1R, Q2L, Q2R - BC559 - 4 шт. - Q3L, Q3R - BC549 - 2 шт. - D1L, D1R, D2L, D2R - диод 1N4148 - 4 шт. - VR1L, VR1R - подстроечный многооборотный резистор 100k - 2 шт. - R1L, R1R, R8L, R8R - резистор 100k / 0,25W - 4 шт. - R2L, R2R - резистор 2k2 / 0,25W - 2 шт. - R3L, R3R, R5L, R5R - резистор 22k / 0,25W - 4 шт. - R4L, R4R, R6L, R6R - резистор 10k / 0,25W - 4 шт. - R7L, R7R, R9L, R9R - резистор 100R / 0,25W - 4 шт. - C1L, C1R - 1uF NP - 2 шт. - C2L, C2R, C4L, C4R, C5L, C5R - 100uF/50V электролит - 6 шт. - C3L, C3R - 22uF/50V электролит - 2 шт. - Клеммник 3 Pin 2,54 mm (вход, выход) - 2 шт. - Клеммник 2 Pin 5 mm (питание) - 1 шт. Список элементов для схемы рекомендованного блока питания: - VD1, VD2, VD3, VD4 - 1N4007 - 4 шт. - VD5 - стабилитрон 30V 1W - 1 шт. - Q1 - BD139 - 1 шт. - R1, R2 - резистор 100R / 2...3W - 2 шт. - R4 - резистор 100R / 0,25W - 1 шт. - C1, C2, C3, C4 - 2200uF / 50V электролит - 4 шт. - Клеммник 2 Pin 5 mm (питание) - 1 шт. Удачного повторения. Размер архива - 2,1 Mb.
