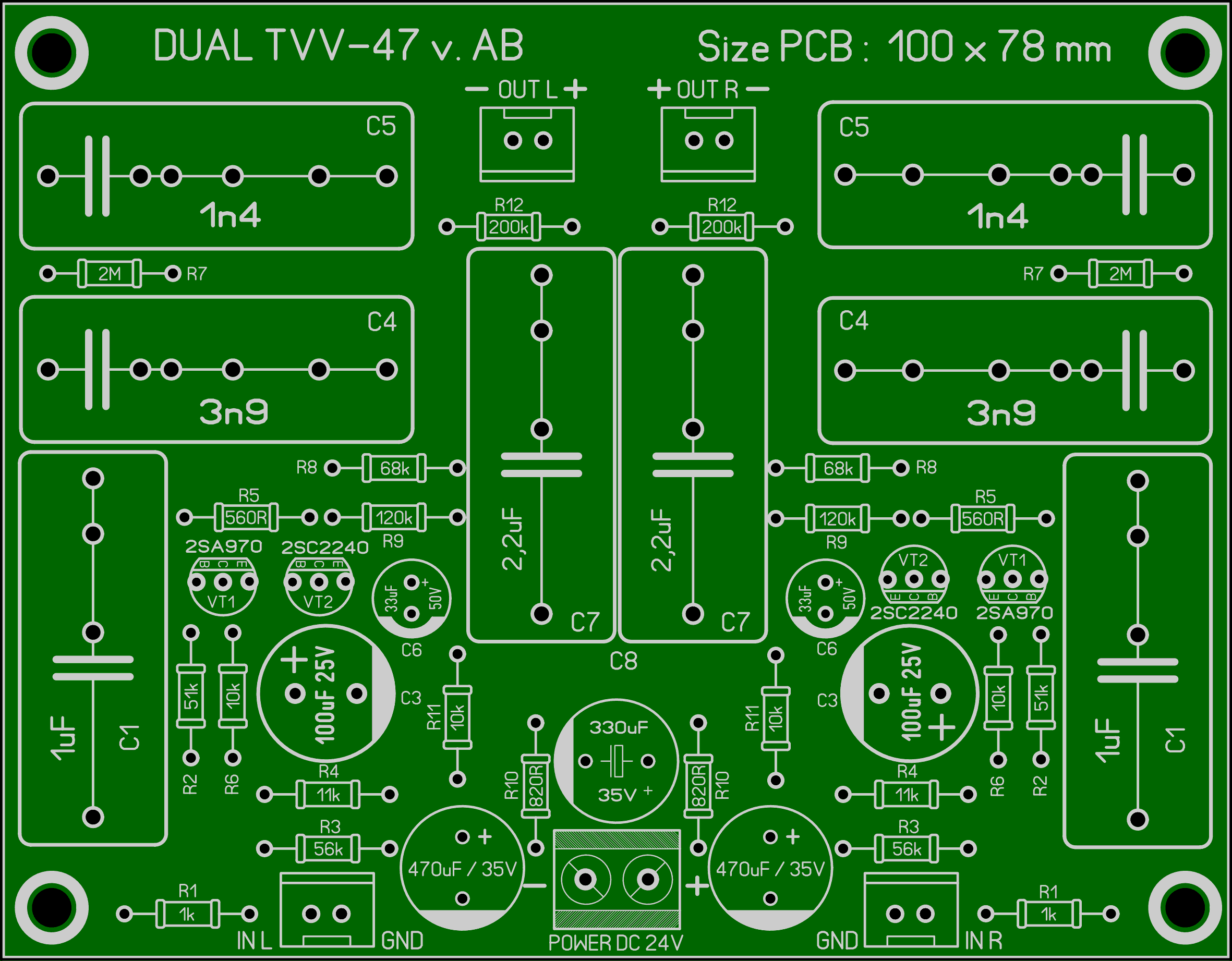

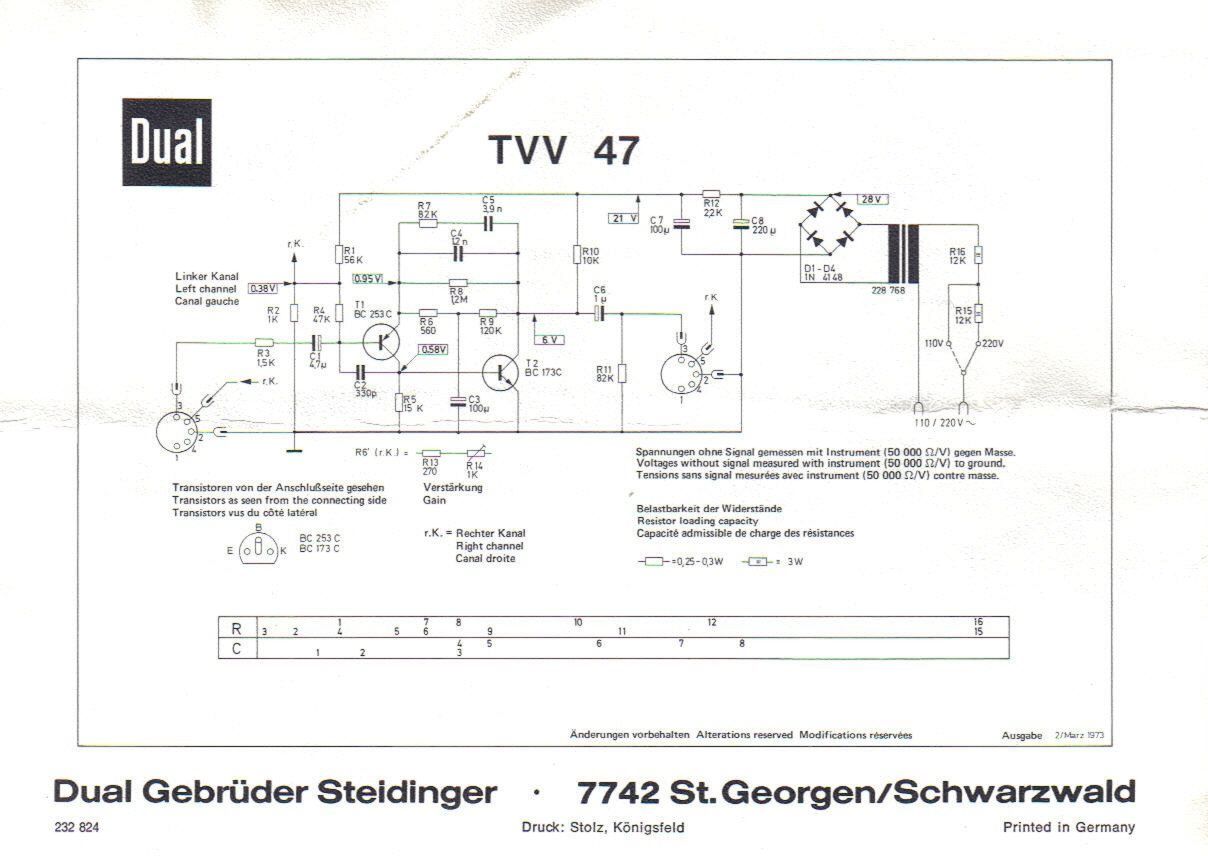

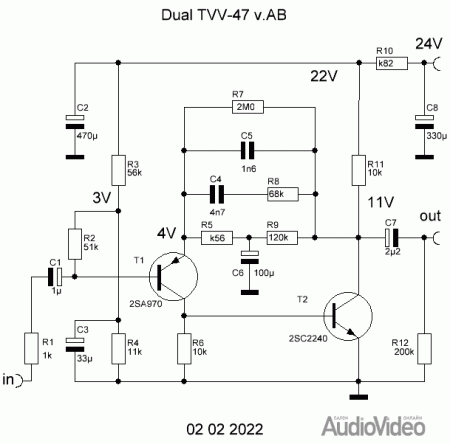

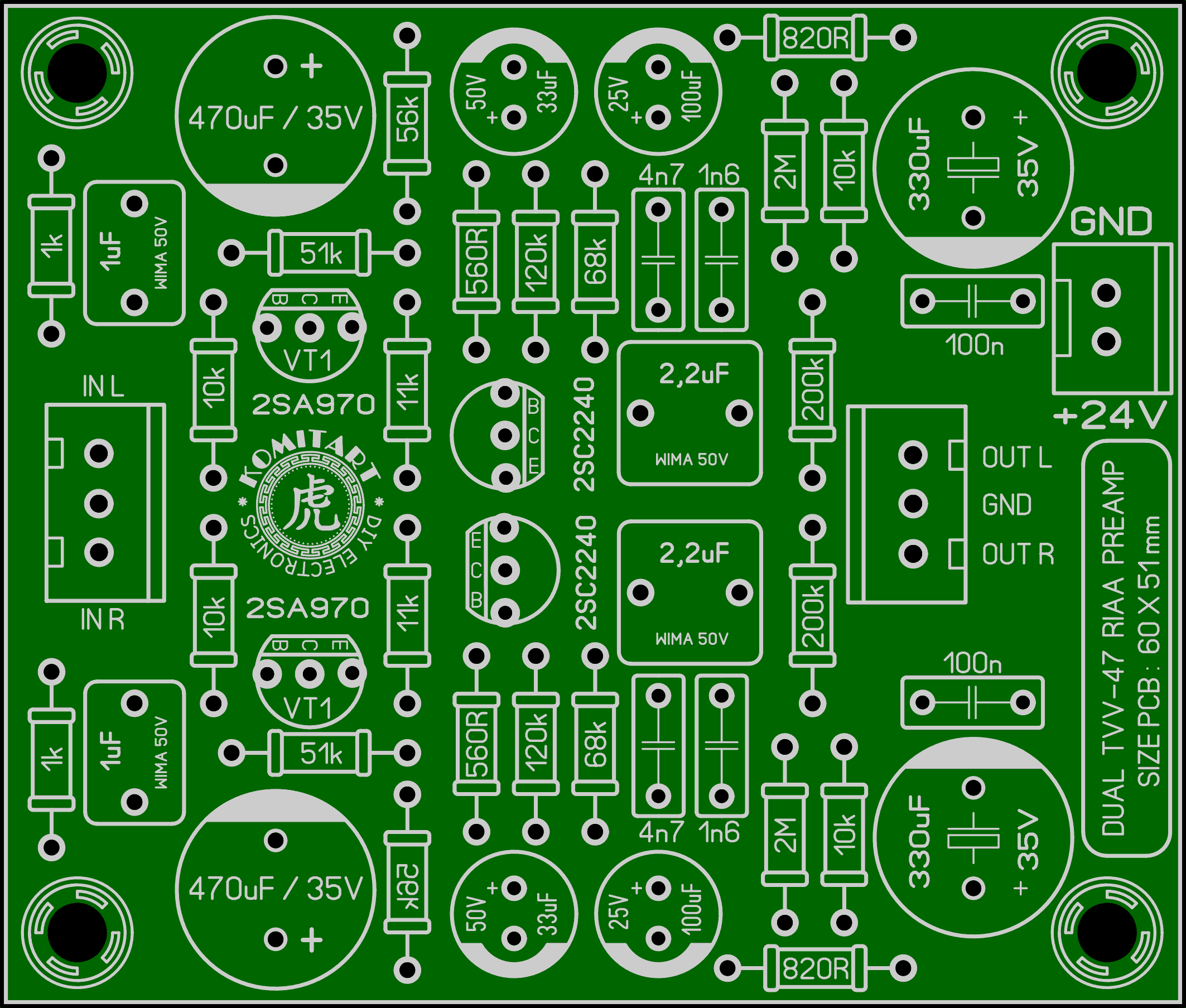

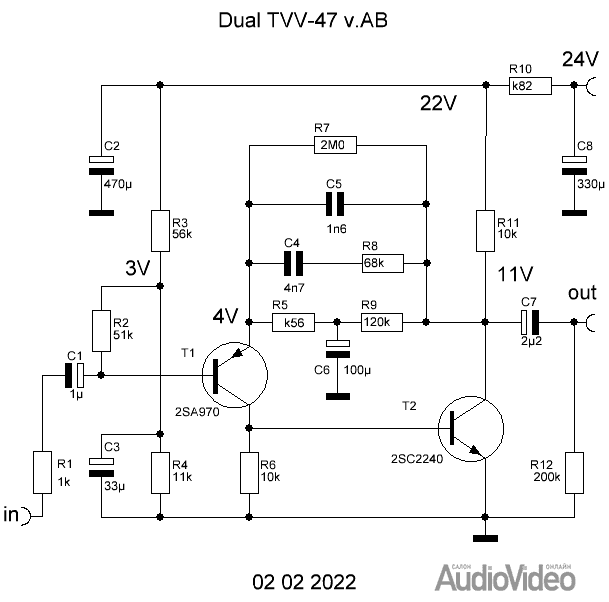

Dual TVV-47 RIAA phono preamplifier.  Приветствую, друзья. Попалась мне на глаза статья Александра Бокарева с названием "Простой хорошо звучащий фонокорректор" от февраля 2022 года, в которой рассматривается схема фонокорректора Dual TVV-47, всю ту информацию изложенную в статье Александра я переписывать не буду, ссылку на неё я напишу в текстовом файле со списком элементов, который будет находиться в архиве с материалами к данной статье. Ниже показана оригинальная схема Dual TVV-47 и схема из статьи Александра:   По поводу плат LAY6 - их в этой статье будут две, первая версия это переработанная плата от пользователя форума схем нет с ником Yanshun, переделано было всё, использовал свои макросы, проставил и нумерацию элементов и их номиналы, от Yanshun осталась сама концепция разводки дорожек. Размер платы первой версии 100 x 78 mm. Вторую версию платы я рисовал свою, она рассчитана на использование неполярных конденсаторов WIMA, что позволило уменьшить размеры платы до 60 x 51 mm. Компоновка элементов на платах показана ниже:   Питание фонокорректора - как пишет Александр в своей статье, можно применить понижающий трансформатор с напряжением вторичной обмотки 18...20 Вольт, далее однополупериодный выпрямитель, пара конденсаторов по 220...470uF. С током 3mA, который потребляет схема, пульсации питания никак себя не проявляют. Ну и как рекомендация - с питанием можно немного заморочиться, и собрать его хотя бы на стабилизаторе LM317, хуже бы точно не стало. Список элементов составлю по второй версии платы: - T1 - 2SA970 - 2 шт. - T2 - 2SC2240 - 2 шт. - R1 - 1k/0,25W - 2 шт. - R2 - 51k/0,25W - 2 шт. - R3 - 56k/0,25W - 2 шт. - R4 - 11k/0,25W - 2 шт. - R5 - 560R/0,25W - 2 шт. - R6, R11 - 10k/0,25W - 4 шт. - R7 - 2M/0,25W - 2 шт. - R8 - 68k/0,25W - 2 шт. - R9 - 120k/0,25W - 2 шт. - R10 - 820R/0,25W - 2 шт. - R12 - 200k/0,25W - 2 шт. - C1 - 1uF/50V WIMA - 2 шт. - C2 - 470uF/35V электролит - 2 шт. - C3 - 33uF/35V электролит - 2 шт. - C4 - 4n7/50V - 2 шт. - C5 - 1n6/50V - 2 шт. - C6 - 100uF/25V электролит - 2 шт. - C7 - 2,2uF/50V WIMA - 2 шт. - C8 - 330uF/35V электролит - 2 шт. - Клеммник 3Pin 2,54mm (вход/выход) - 2 шт. - Клеммник 2Pin 2,54mm (питание) - 1 шт. Удачной сборки. Размер архива - 1 Mb.
