Простой УНЧ А. Агеева 20-50Ватт.

Простой УНЧ А. Агеева 20-50Ватт komitart projectПростой УНЧ А. Агеева 20-50Ватт komitart project

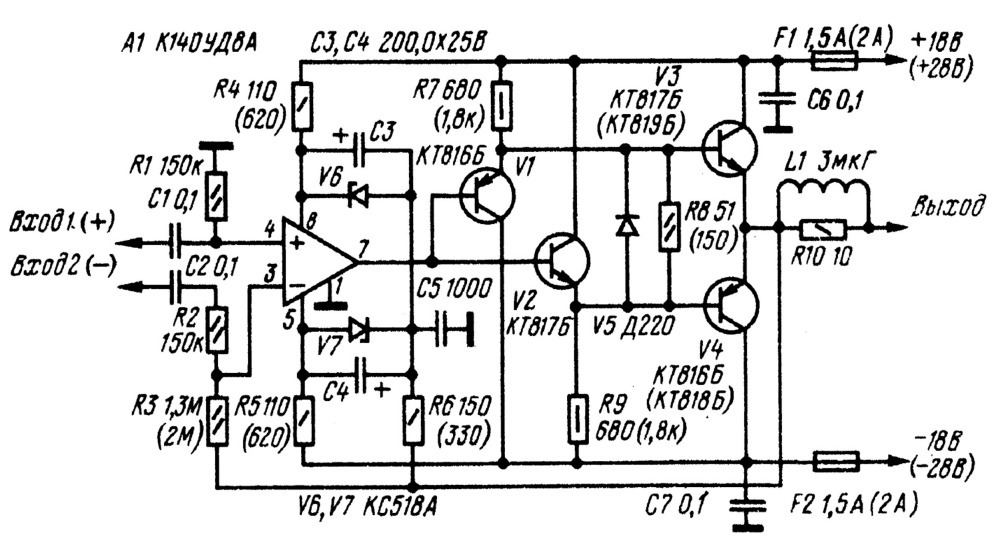

Приветствую, друзья. Статья родилась после просмотра ютуб канала "Александр. Радиоремонт и самоделки", первый ролик называется "Простой УНЧ Агеева очень подробная сборка.1-й канал.", второй имеет название "Простой УНЧ Агеева делаем 2-й канал.". По сути речь в обоих роликах идет об одном и том же усилителе Александра Агеева, схема которого показана на рисунке ниже:

УНЧ Агеева оригинальная схемаУНЧ Агеева оригинальная схема


Конечно Александр с ютуба заслуживает внимания, потому что разжёвывает начинающим радиолюбителям процессы сборок электронных устройств, и объясняет на что нужно обращать внимание, но есть одно НО, пользователь не имеет возможности разжиться материалом для повторения, смысл практически всех роликов сводится к тому, чтобы показать работоспособность устройств, ну а если кто захочет повторить, то ищите материал сами, или делайте стоп кадр и перерисовывайте разводку платы от руки с экрана монитора... Ребята, мы же не в деревянном веке живём... По моему мало кто захочет брать карандаш и заниматься техническим художеством, особенно если плата в ролике изготовлена даже не лутом, а рисовкой дорожек каким то лаком, и при таком срисовывании дорожек с экрана очень легко наделать ошибки. В общем, моя цель в этой статье не критиковать Александра, так то он молодец, наснимал много видео контента, но всё же, если он прочтёт эти строки, может сделает какие то выводы. Давайте теперь по существу.

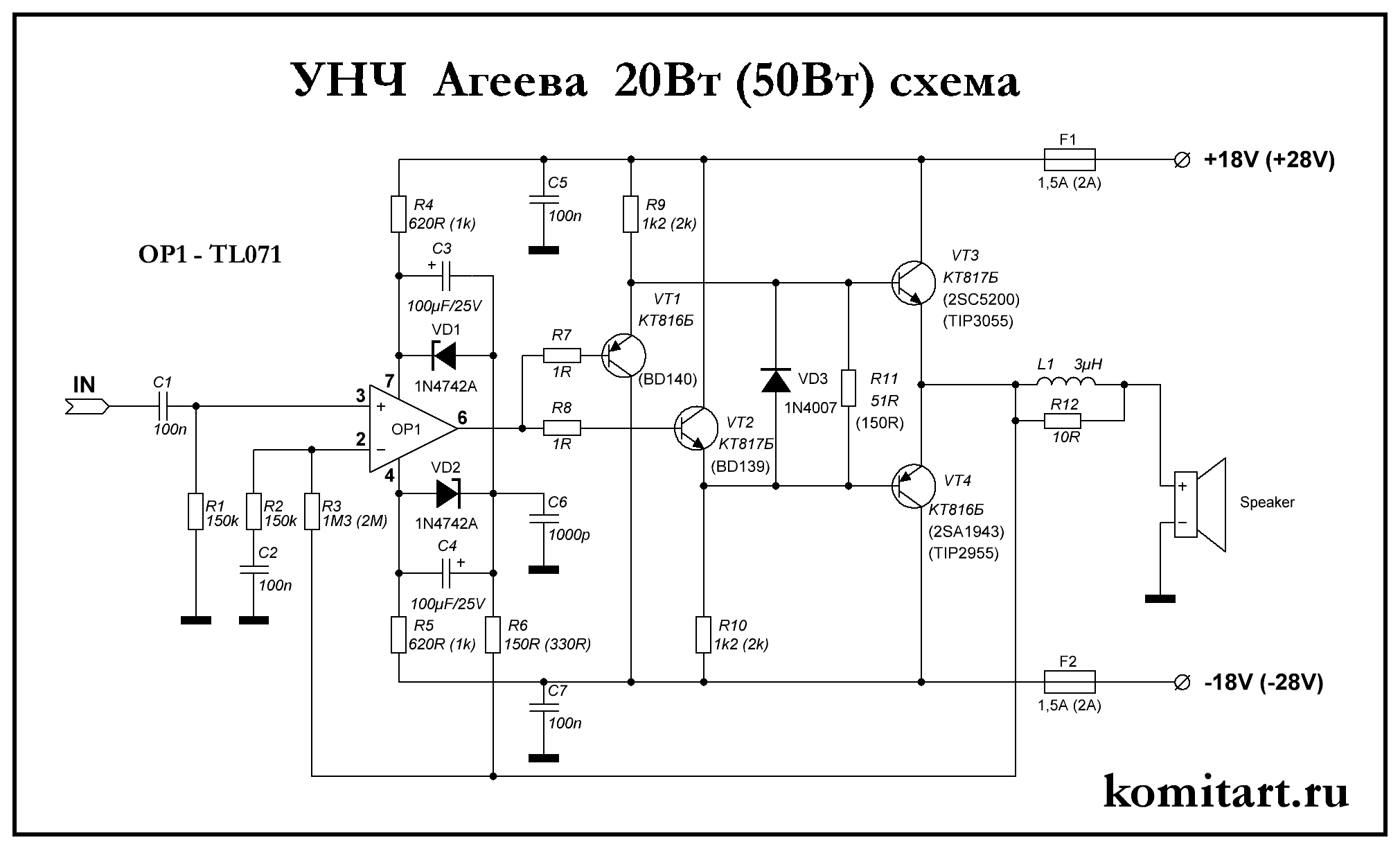

Данная схема есть на многих сайтах, но в основном это те версии, которые печатались в журналах Радио с реализацией на отечественных комплектующих, микросхема в них применена К140УД8А и оговаривалась возможность замен. В журналах даже давалась картинка разводки платы, и вот эта статья из журнала дрейфует от сайта к сайту без каких-либо изменений, мы же будем ориентироваться на импортные комплектующие, поэтому принципиальную схему мне пришлось перерисовать заново с учетом всех изменений.


УНЧ Агеева 20-50W схема под импортУНЧ Агеева 20-50W схема под импорт

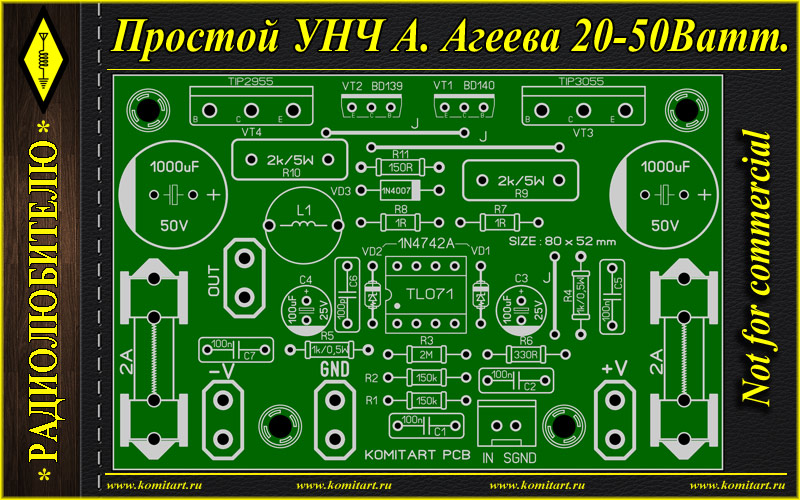

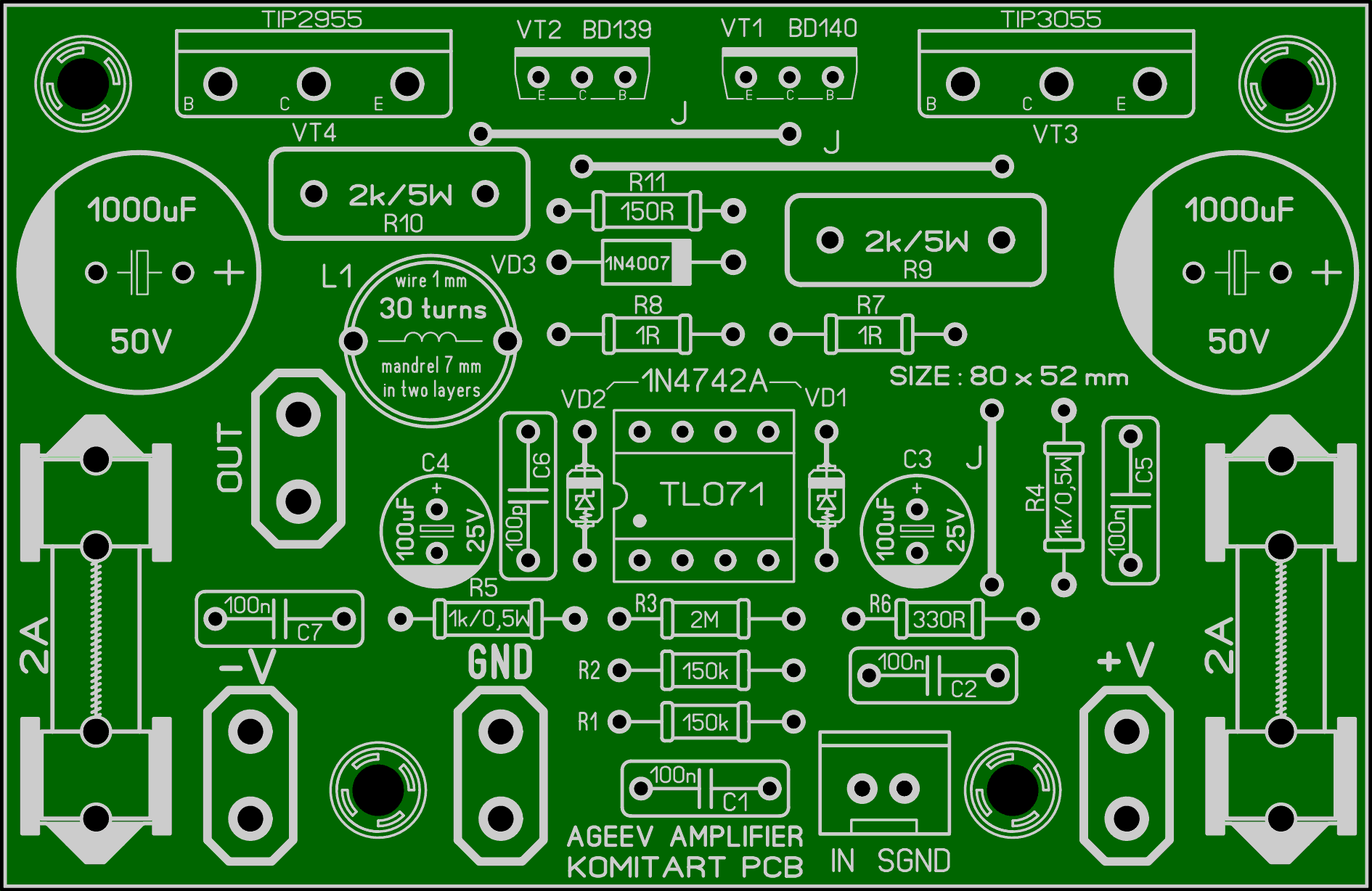

Печатная плата - на одном из форумов finn32 поделился своим вариантом разводки, и хоть эту плату скачали пользователи более 3-х тысяч раз, рассматривать её в этой статье мы не будем, попробуем развести заново, и сделаем плату с рядным расположением транзисторов. То что получилось вы можете видеть на рисунке ниже:

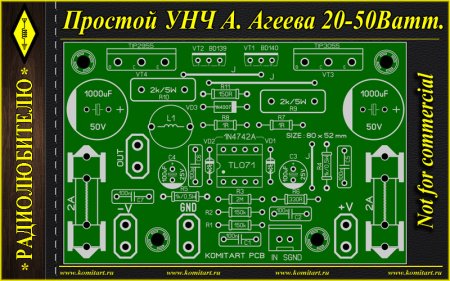

Ageev amplifier komitart version LAY6 photoAgeev amplifier komitart version LAY6 photo


На плату добавил предохранители в каждое плечо, и по электролиту 1000uF, в остальном по схеме. Так же хочу обратить внимание, что на плате нет резистора который установлен параллельно выходной катушке, этого резистора нет и в видео от Александра, ни в схеме, по которой он собирал свои платы (ссылки на ролики найдете в текстовом файле списка элементов). Если вы считаете что этот резистор необходим, то его можно легко припаять непосредственно на выводы катушки с обратной стороны платы (со стороны дорожек). Так же хочу отметить то, что писал finn32 на форуме - Из 10 разных ОУ, отслушанных на этом УМ самые интересные по звуку оказались AD744,OPA604, OPA132/134, они с полевиками на входе. При +-18V амплитуда на 4 ома 13,2 Вольта, дальше клиппинг. При большем питании пока не проверял, лень перепаивать резисторы. С тошибами на выходе при питании +-18 Вольт коротил выход 5 секунд -не сгорает. Дольше не стал. При указанных на схеме номиналах эмиттерных резисторов параллельных транзисторов, ТП в железе составляет 30 мА, после прогрева 10-15 минут поднимается до 70 мА и стабилен.

Список элементов "Простой УНЧ А. Агеева" для версии 50 Ватт:

- OP1 - TL071 - 1 шт.
- VD1, VD2 - стабилитрон 1N4742A - 2 шт.
- VD3 - Диод 1N4007 - 1 шт.
- VT1 - КТ816Б (BD140) PNP - 1 шт.
- VT2 - КТ817Б (BD139) NPN - 1 шт.
- VT3 - КТ817Б (TIP41C, TIP3055, 2SC5200) NPN - 1 шт.
- VT4 - КТ816Б (TIP42C, TIP2955, 2SA1943) PNP - 1 шт.
- R1, R2 - 150k/0,25W - 2 шт.
- R3 - 2M/0,25W - 1 шт. (для версии 20W - 1M3/0,25W)
- R4, R5 - 1k/0,25...0,5W - 2 шт. (для версии 20W - 620R/0,25W)
- R6 - 330R/0,25W - 1 шт. (для версии 20W - 150R/0,25W)
- R7, R8 - 1R/0,25 - 2 шт.
- R9, R10 - 2k/1...2W - 2 шт. (для версии 20W - 1k2/1...2W)
- R11 - 150R/0,25 - 1 шт. (для версии 20W - 51R/0,25W)
- R12 - 10R/0,25 - 1 шт.
- C1, C2, C5, C7 - 100n/50V - 4 шт. (C1 и C2 - плёнка)
- C3, C4 - 100uF/25V электролит - 2 шт.
- C6 - 1000pF/50V = 1nF = 102 - 1 шт.
- C8, C9 - 1000uF/35...50V электролит - 2 шт. (для версии 20W - 1000uF/25V)
- Предохранительная колодка + предохранитель 2А - 2 шт.

И ещё отмечу, резисторы R9 и R10 в эмиттерных цепях VT1 и VT2 довольно-таки горячеватые, поэтому на плату я поставил макросы пятиваттных резисторов. Так же отмечу, что данный усилитель не любит питание 28 Вольт в плечо, как написано в принципиальной схеме, делайте не больше 25...26 Вольт и будет вам счастье (это обсуждалось на некоторых форумах). И коли все 4 транзистора в нашем случае сидят на одном радиаторе - не забываем про слюду и термопасту, так же не стоит экономить на размере радиатора.
Напомню - ссылки на ролики Александра в файле списка элементов.

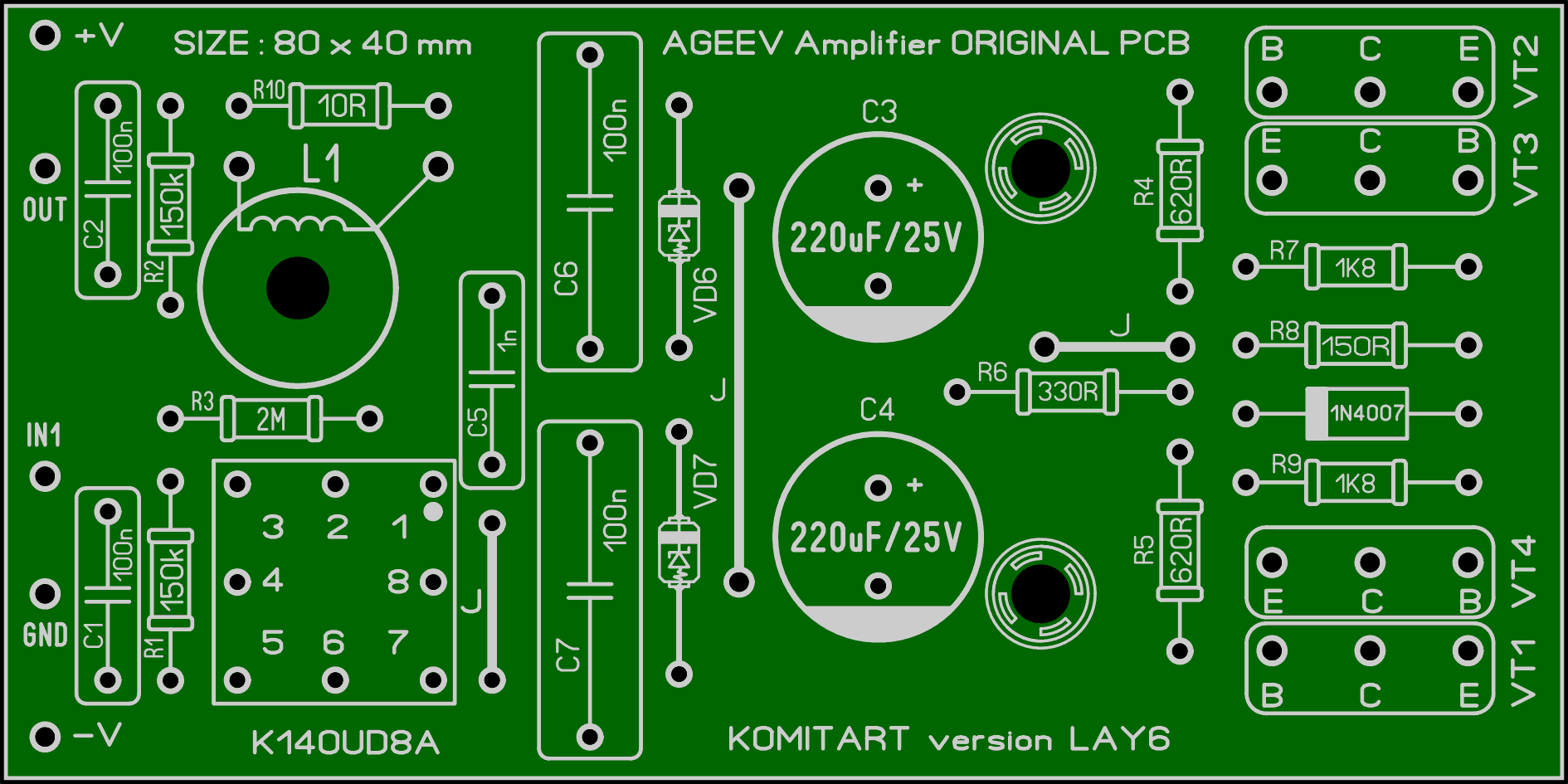

Ну а для тех, кому не понравится моя разводка печатной платы, я нарисовал лейку по оригинальной картинке из статьи, транзисторы в этом варианте вешаются на отрезки проводов и есть возможность разнести пары транзисторов на два отдельных радиатора. В архиве я собрал достаточно материала для сборки этого усилителя, в отдельных папках вы найдёте статьи из журналов Радио (№8 за 1982 год, №3 за 1986 год, и №2 за 1987 год), в них очень много информации от первоисточника, прочитайте внимательно перед сборкой. Оригинальная печатная плата выглядит так:


Ageev amp original komitart LAY6 photoAgeev amp original komitart LAY6 photo


Обращаю внимание, ВХОД2 (-) на плате уже заведён на GND, поэтому, если вам нужен этот вход, просто удалите эту дорожку перед тем как будете изготавливать печатную плату.

Оба варианта печатной платы находятся в одном файле LAY6 формата но в разных вкладках, они подписаны.


Удачной конструкции. Размер архива - 10 Mb.
