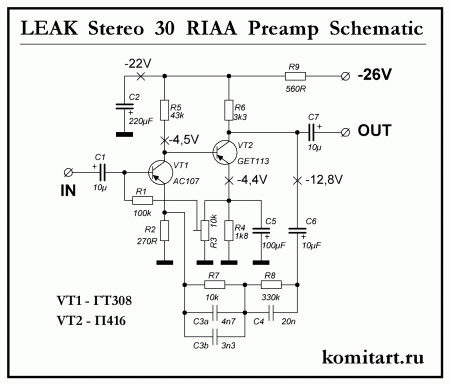

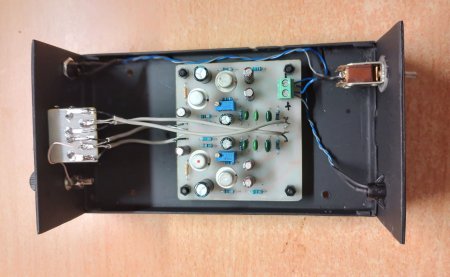

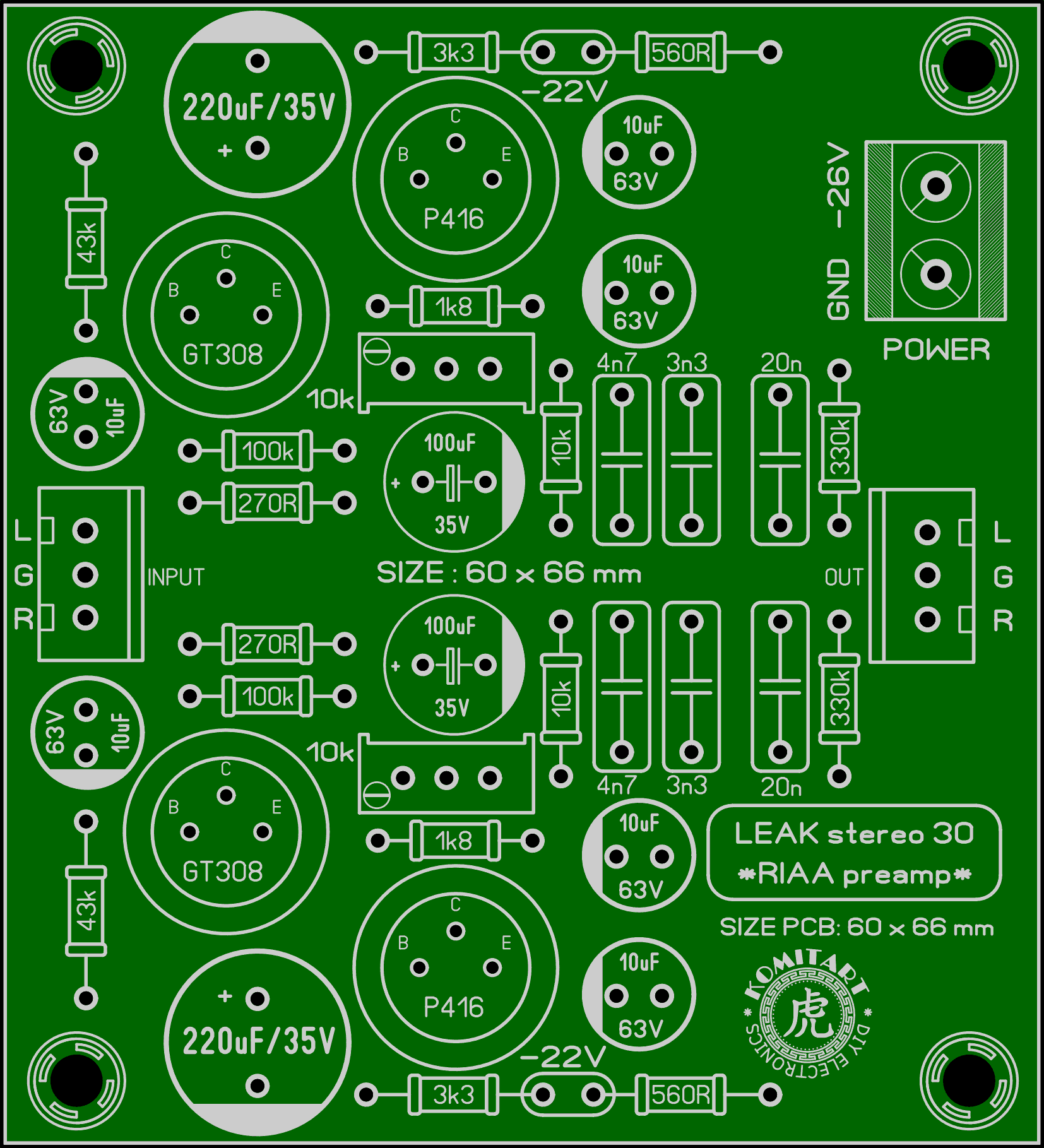

Leak stereo 30 RIAA preamp.  Приветствую, друзья. Сегодня очередной заказ платы от Сергея. Присланная схема RIAA преампа Leak Stereo30 была нарисована от руки на листе тетради в клеточку, её пришлось перерисовать заново:  Хотелки по плате от Сергея были следующие: Транзисторы Т1 - ГТ 308, Т2 - П416, подстроечный резистор bourns 3296W многооборотный, C3 - составной 3300пф+4700пф, размер платы 74Х66 меньше не надо. В общем, плату рисовал придерживаясь этих запросов за исключением размера, не смотря на то, что элементы на плате расположены довольно рыхло, размер получился немного компактнее и составил 60 x 66 mm. Компоновка элементов на плате зеркально симметричная, выглядит она так:  Статью не выкладывал до получения результата сборки, сегодня Сергей отписался на e-mail, суть сообщения такая: Здравствуйте Юрий. Да, я его сделал. Все заработало сразу. Звучание детальное чистое с мягким глубоким басом. Очень неплохо. Блок питания трансформаторный стабилизированный на LM337. Тестирование проводилось с головкой Ortofon 2M Bronz.  Список элементов Leak stereo 30 RIAA preamp: - VT1 - AC107 (ГТ308) - 2 шт. - VT2 - GET113 (П416) - 2 шт. - R1 - 100k / 0,25W - 2 шт. - R2 - 270R / 0,25W - 2 шт. - R3 - TrimPot 3296 10k - 2 шт. - R4 - 1k8 / 0,25W - 2 шт. - R5 - 43k / 0,25W - 2 шт. - R6 - 3k3 / 0,25W - 2 шт. - R7 - 10k / 0,25W - 2 шт. - R8 - 330k / 0,25W - 2 шт. - R9 - 560R / 0,25W - 2 шт. - C1, C6, C7 - 10uF / 50V электролит - 6 шт. - C2 - 220uF / 35V электролит - 2 шт. - C3a - 4n7 / 50V - 2 шт. - C3b - 3n3 / 50V - 2 шт. - C4 - 20n / 50V - 2 шт. - C5 - 100uF / 35V электролит - 2 шт. - Клеммник 3 Pin 2,54mm - 2 шт. - Клеммник 2 Pin 5mm - 1 шт. Удачного повторения. Размер архива - 0,5 Mb.
